Многофункциональное реле ELKO EP CRM-91H/UNI 7521 — точное управление временными интервалами автоматики

ELKO EP CRM-91H/UNI — электронное реле времени, предназначенное для формирования задержек включения, отключения и последовательного переключения электрических цепей. Устройство используется в промышленной автоматике, инженерных системах зданий и схемах управления технологическим оборудованием. Модель имеет десять функциональных режимов и позволяет устанавливать временные интервалы от 0,1 секунды до 10 суток. Благодаря универсальному диапазону напряжения питания реле подходит для различных управляющих цепей без необходимости применять отдельные исполнения под каждый распространенный уровень питания. Конструкция выполнена в одномодульном корпусе для установки на DIN-рейку. Регулировка функций осуществляется поворотными переключателями, что обеспечивает настройку без компьютера и программного обеспечения.

Технические характеристики

Основные параметры ELKO EP CRM-91H/UNI:

• производитель — ELKO EP,
• категория — многофункциональное реле времени,
• модель — CRM-91H/UNI,
• артикул производителя — 7521,
• товарный код EAN — 8595188112420,
• диапазон питания — 12–240 В AC/DC,
• частота переменного питания — 50/60 Гц,
• количество функций — 10,
• временной диапазон — 0,1 с–10 суток,
• число временных диапазонов — 10,
• тип выхода — переключающий контакт CO,
• количество выходных контактов — 1,
• номинальный ток контакта — 16 А,
• контактный материал — AgNi,
• степень защиты клемм — IP20,
• монтаж — DIN-рейка,
• габариты — 90 × 17,6 × 64 мм,
• масса — около 65 г.

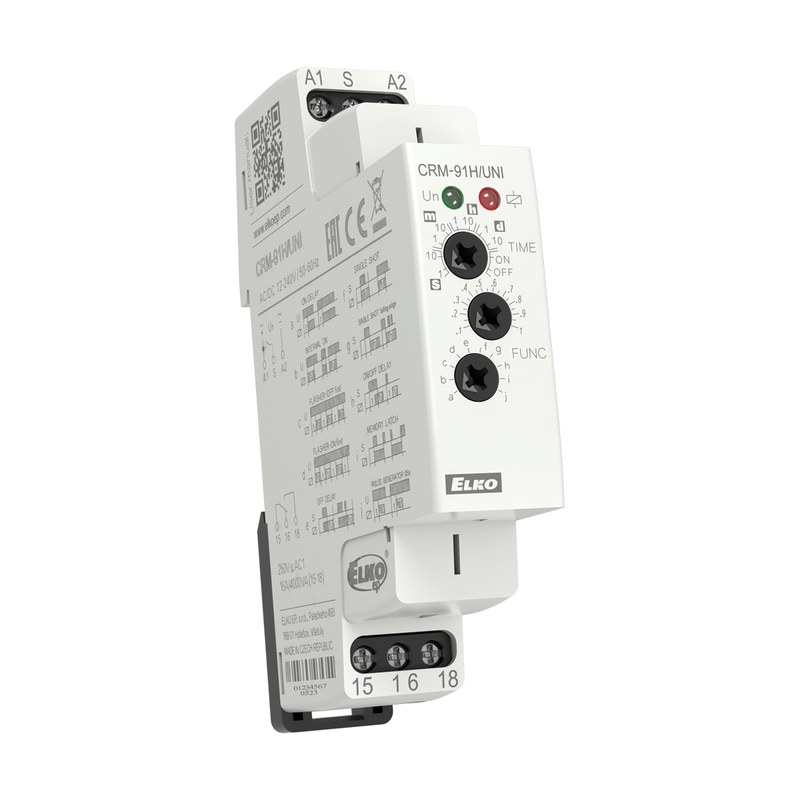

Особенности конструкции

Реле содержит электронную схему формирования временных интервалов, переключатели выбора функций, регулирующий потенциометр и электромагнитный выходной контакт. После подачи питания внутренняя схема начинает выполнять выбранный временной алгоритм. В зависимости от установленной функции отсчет может начинаться непосредственно при включении питания либо после изменения состояния управляющего входа. В режиме задержки включения выходной контакт переключается после завершения установленного интервала. Такой принцип используется, когда запуск оборудования должен происходить не одновременно с появлением управляющего сигнала, а спустя заданное время. Другие функции позволяют формировать импульсы, выполнять циклическое переключение и организовывать задержки, связанные с внешним управляющим воздействием. Выбор функции выполняется поворотным переключателем. Второй механизм устанавливает временной диапазон, после чего потенциометр позволяет задать необходимое значение внутри выбранной области. Разделение выбора диапазона и точной настройки удобно при эксплуатации: один и тот же прибор используется как для кратковременных задержек, так и для продолжительных технологических интервалов.

Области применения

ELKO EP CRM-91H/UNI используется в электрических системах с временным управлением:

• задержка запуска электродвигателей,
• автоматизация освещения,
• циклическое управление вентиляторами,
• управление насосным оборудованием,
• формирование управляющих импульсов,
• последовательное включение механизмов,
• системы сигнализации,
• технологические таймеры,
• автоматизация инженерных систем,
• релейные шкафы управления.

Компания «Олниса» занимается поставками релейной автоматики ELKO EP, включая CRM-91H/UNI. Покупателям предоставляются технические консультации по функциям, временным диапазонам и электрическим характеристикам контактов. Компания организует доставку оборудования по России.

Преимущества

Основные эксплуатационные достоинства:

• совмещение нескольких временных функций,
• настройка без дополнительного программного обеспечения,
• широкая совместимость с управляющими цепями,
• наглядная световая индикация,
• экономия пространства в электрическом шкафу,
• возможность использования переключающего контакта,
• гибкое формирование последовательности управляющих действий,
• применимость в различных технологических процессах.

Таким образом, ELKO EP CRM-91H/UNI 7521 — универсальное электронное реле времени, обеспечивающее формирование задержек и циклических управляющих воздействий. Благодаря широкому диапазону настроек оно подходит для различных схем промышленной автоматики. Компания «Олниса» поставляет релейное оборудование ELKO EP и организует доставку по России.
