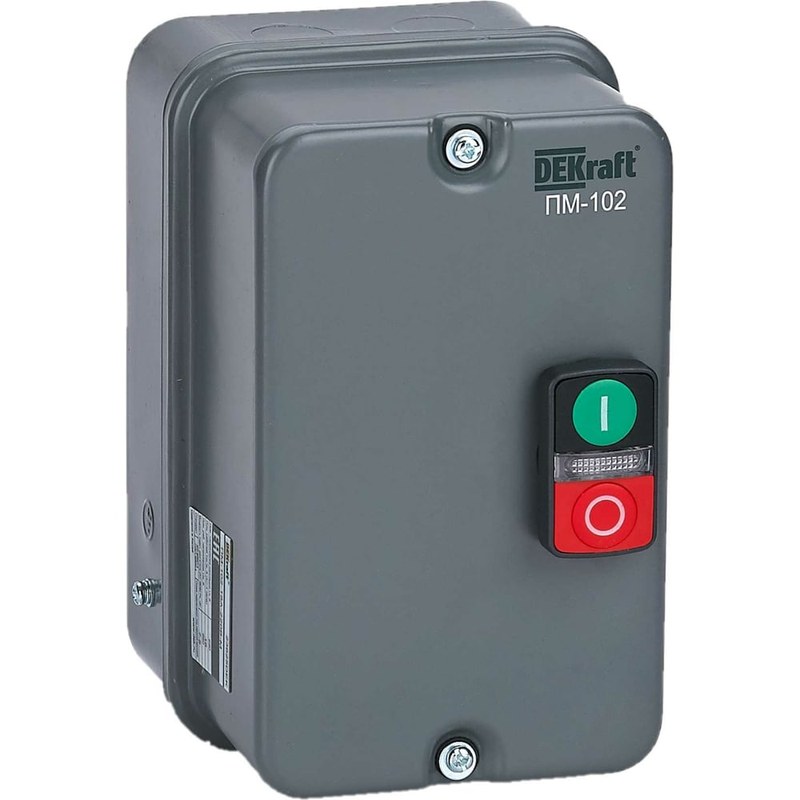

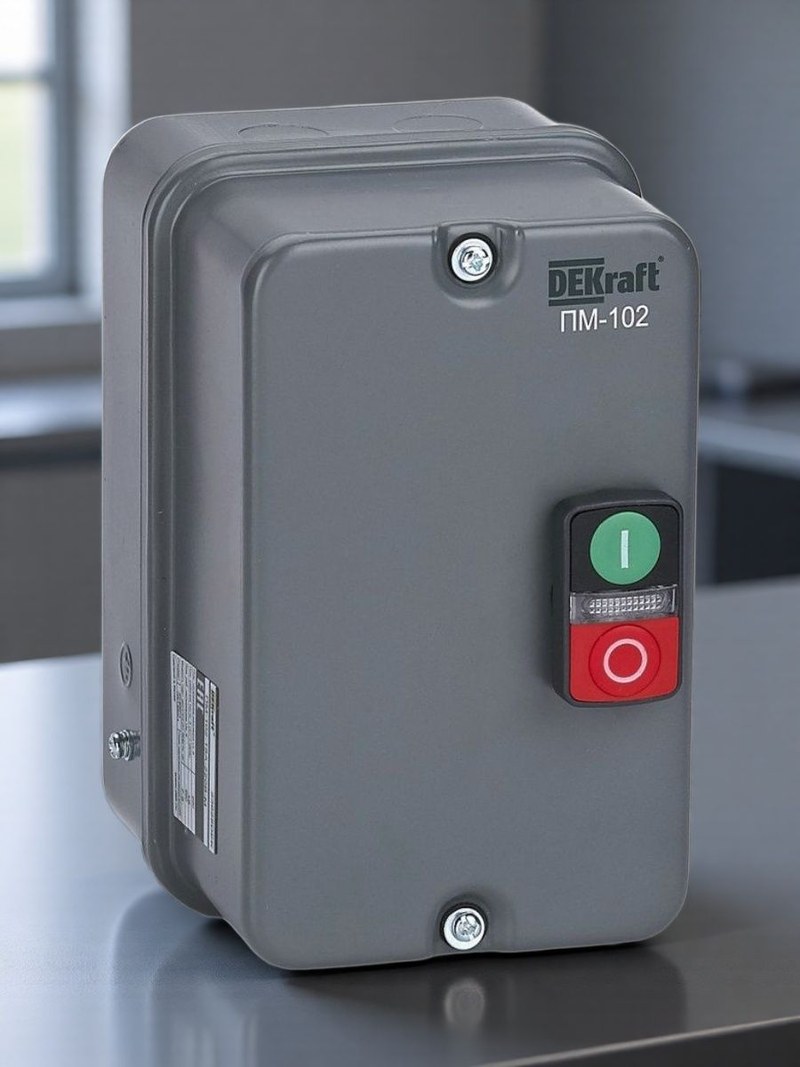

Магнитный пускатель DEKraft ПМ-102 23621DEK — дистанционное управление трехфазными электродвигателями
DEKraft ПМ-102 23621DEK — электромагнитный пускатель в защитной оболочке, предназначенный для включения и отключения трехфазных асинхронных электродвигателей. Устройство используется в схемах прямого пуска, когда двигатель подключается непосредственно к питающей сети без преобразования частоты или плавного изменения напряжения. Модель рассчитана на номинальный рабочий ток 32 А в соответствующей категории применения и оснащена катушкой управления на 220/230 В переменного тока. В корпус встроены кнопки «Пуск» и «Стоп», обеспечивающие местное управление коммутационным аппаратом.
Технические характеристики
Основные параметры пускателя DEKraft ПМ-102 23621DEK:
- производитель — DEKraft,
- категория — электромагнитный пускатель,
- серия — ПМ-102,
- артикул — 23621DEK,
- номинальный рабочий ток — 32 А,
- номинальное напряжение катушки — 220/230 В AC,
- частота управления — 50/60 Гц,
- количество силовых полюсов — 3,
- номинальное напряжение изоляции — 690 В,
- рабочее напряжение главной цепи — до 660 В AC,
- категория применения — AC-3,
- мощность двигателя при 380 В — 15 кВт,
- степень защиты корпуса — IP54,
- материал оболочки — пластик,
- температура окружающей среды — от −40 до +60 °C,
- управление — кнопки «Пуск» и «Стоп»,
- наличие теплового реле — не входит в базовую комплектацию,
- совместимая серия тепловых реле — РТ-02.
Особенности конструкции
Магнитный пускатель состоит из электромагнитного контактора, органов ручного управления и защитного корпуса. Внутри располагаются силовые контакты, катушка, магнитопровод, возвратные пружины и контактная система управления. Принцип работы основан на воздействии электромагнитного поля. Когда на катушку подается управляющее напряжение, в магнитопроводе возникает поток, создающий усилие притяжения подвижной части механизма. Подвижные контакты перемещаются и замыкают силовые цепи электродвигателя. При снятии напряжения магнитное усилие уменьшается. Возвратная пружина переводит контактную систему в исходное положение, размыкая цепи питания двигателя. Кнопка «Пуск» предназначена для подачи команды включения. В типовой схеме вспомогательный контакт контактора используется для самоподхвата: после отпускания кнопки питание катушки сохраняется через замкнутый вспомогательный контакт. Кнопка «Стоп» разрывает управляющую цепь. При этом катушка обесточивается и силовые контакты размыкаются. Конкретная схема соединения зависит от исполнения пускателя и предусмотренных дополнительных устройств. Особенность прямого пуска заключается в отсутствии промежуточного электронного преобразователя. На двигатель поступает сетевое напряжение с соответствующей частотой, поэтому при запуске возможно возникновение значительного пускового тока. Это необходимо учитывать при выборе аппарата, кабелей, устройств защиты и характеристик электроснабжения. Пускатель не ограничивает пусковой ток по принципу устройства плавного пуска.
Области применения
Пускатель применяется для управления электроприводами промышленного и инженерного оборудования:
- насосные установки,
- системы вентиляции,
- компрессорное оборудование,
- транспортеры,
- станочные электроприводы,
- технологические вентиляторы,
- небольшие конвейерные линии,
- отопительные агрегаты,
- производственные механизмы,
- электромеханические установки.
Компания «Олниса» занимается поставками пускорегулирующей аппаратуры DEKraft, включая ПМ-102 23621DEK. Покупателям предоставляются технические консультации по номинальным токам, напряжениям катушек и совместимости с тепловыми реле. Компания организует доставку оборудования по всей России.
Преимущества
Основные эксплуатационные достоинства модели:
- возможность местного управления электродвигателем,
- размещение контактора в защитной оболочке,
- удобное включение в типовые схемы прямого пуска,
- использование привычных кнопок управления,
- совместимость с дополнительной защитой от перегрузки,
- возможность дистанционного управления катушкой,
- отсутствие сложной электронной настройки,
- пригодность для повторяющихся коммутационных операций.
Таким образом, DEKraft ПМ-102 23621DEK — электромагнитный пускатель для коммутации трехфазной двигательной нагрузки. Его конструкция сочетает контактор, корпус и кнопочное управление, позволяя организовать прямой запуск и остановку двигателя.
