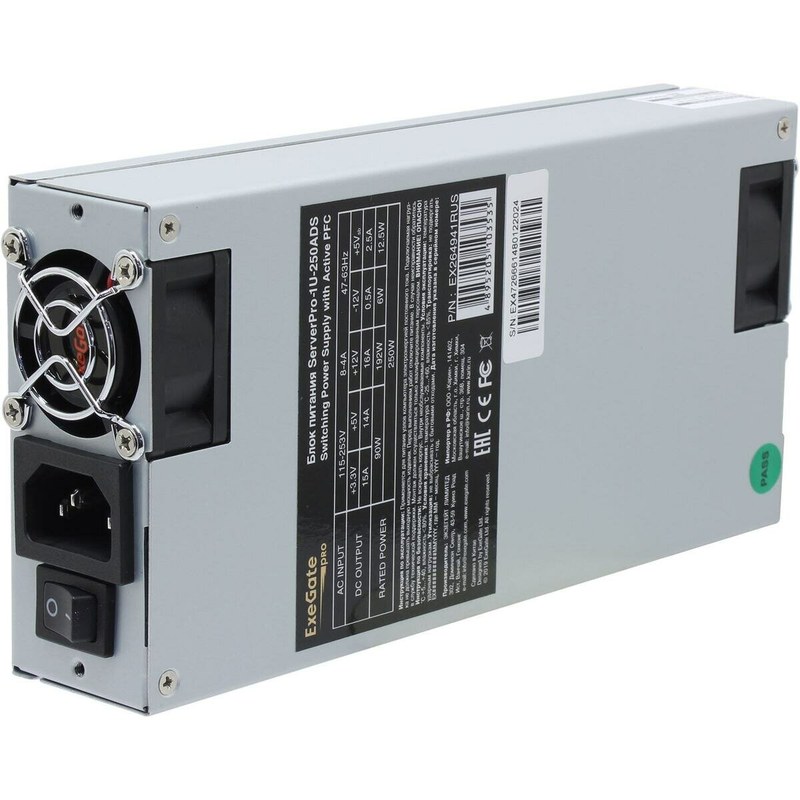

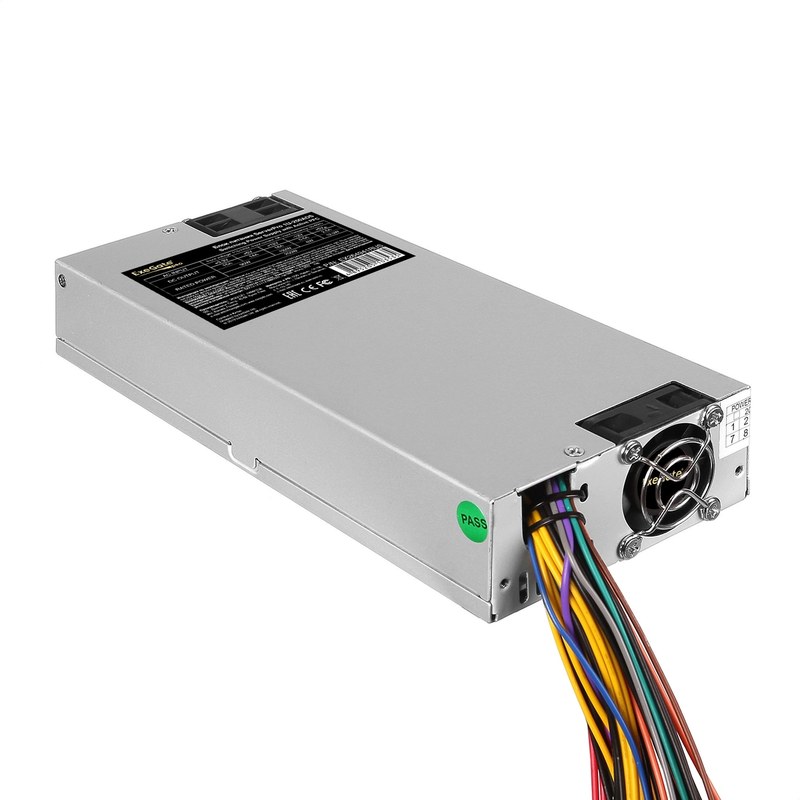

Блок питания ExeGate ServerPRO-1U-250ADS EX264941 — стабильное электропитание серверного оборудования формата 1U
ExeGate ServerPRO-1U-250ADS EX264941 — импульсный блок питания, предназначенный для преобразования сетевого переменного напряжения в стабилизированные линии постоянного тока, необходимые компьютерному и серверному оборудованию.
Технические характеристики
Основные параметры ExeGate ServerPRO-1U-250ADS:
- производитель — ExeGate,
- категория — серверный импульсный блок питания,
- модель — ServerPRO-1U-250ADS,
- артикул — EX264941,
- тип подшипников — гидравлический,
- регулирование оборотов — по температурному датчику,
- заявленный уровень шума — 46 дБА,
- габариты — 100 × 40 × 220 мм,
- масса — 0,85 кг.
Особенности конструкции
Блок питания представляет собой электронный преобразователь, состоящий из входного фильтра, выпрямителя, корректора коэффициента мощности, высокочастотного преобразовательного каскада и вторичных цепей стабилизации напряжения. После подключения к электросети входной фильтр ограничивает распространение части высокочастотных помех между блоком питания и питающей линией. Далее выпрямитель преобразует переменное напряжение в пульсирующее постоянное. Полученная энергия поступает в каскад активной коррекции коэффициента мощности. APFC изменяет форму потребляемого сетевого тока, стремясь приблизить ее к форме входного напряжения. Это уменьшает реактивную составляющую нагрузки и улучшает использование питающей сети по сравнению с источниками без соответствующей коррекции. Основное преобразование энергии выполняется высокочастотной схемой Dual Forward. Управляемые полупроводниковые ключи формируют импульсное воздействие на трансформатор, обеспечивающий гальваническое разделение входных и выходных цепей. На вторичной стороне трансформатора используются выпрямительные и фильтрующие элементы. Они формируют необходимые линии постоянного напряжения для питания электронных компонентов. Выходные цепи обладают разной токовой нагрузочной способностью. Поэтому суммарная мощность устройства не означает возможности одновременно нагружать каждую линию до ее собственного максимума. Например, линия +12 В рассчитана на ток до 16 А. Ее предельная мощность составляет 192 Вт, что необходимо учитывать при подключении процессорных, накопительных и других потребителей. Для материнской платы предусмотрен разъем ATX на 24 контакта. Дополнительное питание процессора обеспечивается соединителем 4+4 pin CPU. Блок также оснащен одним соединителем PCI-E 6+2 pin, четырьмя разъемами SATA и двумя разъемами IDE Molex.
Области применения
ExeGate ServerPRO-1U-250ADS используется в вычислительном оборудовании:
- серверные корпуса высотой 1U,
- промышленные компьютеры,
- сетевые вычислительные узлы,
- компактные серверные системы,
- системы видеонаблюдения,
- контроллеры хранения данных,
- специализированные компьютерные установки,
- телекоммуникационные шкафы,
- промышленные рабочие станции,
- встраиваемые вычислительные комплексы.
Компания «Олниса» осуществляет поставки блоков питания ExeGate, включая ServerPRO-1U-250ADS EX264941. Покупателям предоставляются технические консультации по выходным линиям, форм-фактору, совместимости разъемов и условиям эксплуатации.
Преимущества
Основные эксплуатационные достоинства блока питания:
- компактное размещение в низкопрофильном серверном корпусе,
- поддержка нескольких стандартных линий питания,
- наличие предусмотренных электронных защит,
- температурное регулирование охлаждения,
- совместимость с распространенными компьютерными разъемами,
- возможность питания нескольких накопителей,
- удобство применения в специализированных вычислительных системах,
- отсутствие необходимости во внешнем преобразователе напряжения для стандартных компьютерных линий.
Таким образом, ExeGate ServerPRO-1U-250ADS EX264941 — серверный импульсный блок питания мощностью 250 Вт, предназначенный для компактных вычислительных систем. Архитектура Dual Forward, активная коррекция коэффициента мощности и несколько стабилизированных выходных линий обеспечивают электропитание совместимых компьютерных компонентов. При выборе необходимо учитывать не только суммарную мощность, но и ток каждой выходной линии, конструктивные размеры и требования к охлаждению.
