Анализатор Fluke Biomedical ESA612 — комплексная проверка электрической безопасности медицинской аппаратуры
Fluke Biomedical ESA612 — переносной анализатор электрической безопасности, предназначенный для проверки медицинского оборудования на соответствие требованиям электробезопасности. Прибор позволяет оценивать сопротивление защитного заземления, токи утечки, параметры сетевого питания и состояние электрической изоляции. Устройство объединяет специализированную измерительную систему и встроенный имитатор электрокардиографических сигналов. Благодаря этому анализатор используется как при первичной проверке медицинской аппаратуры, так и при периодическом техническом контроле. ESA612 поддерживает испытания, связанные с требованиями IEC 60601-1, IEC 62353 и другими применимыми нормативными методиками. Конкретная программа проверки определяется типом медицинского изделия и используемым стандартом.
Технические характеристики
Основные параметры Fluke Biomedical ESA612:
- номинальные диапазоны сетевого напряжения — 90–132 и 180–264 В AC,
- диапазон измерения доступного переменного напряжения — 0–300 В,
- погрешность измерения напряжения — ±(2% показания + 0,2 В),
- диапазон измерения сопротивления защитного проводника — 0–2 Ом,
- испытательный ток защитного проводника — более 200 мА AC,
- погрешность измерения сопротивления — ±(2% показания + 0,015 Ом),
- диапазон измерения рабочего тока оборудования — 0–20 А,
- внутренняя память — 100 записей испытаний,
- исполнение — портативное.
Особенности конструкции

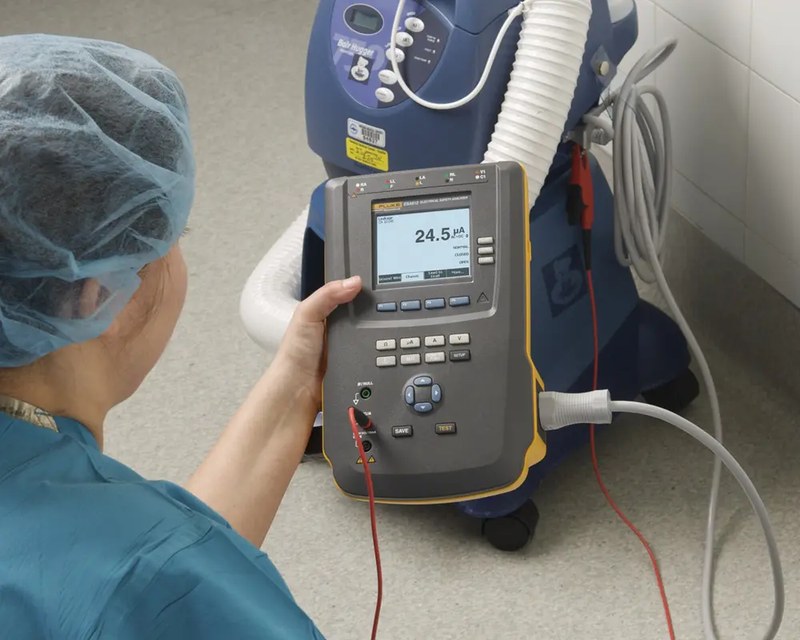

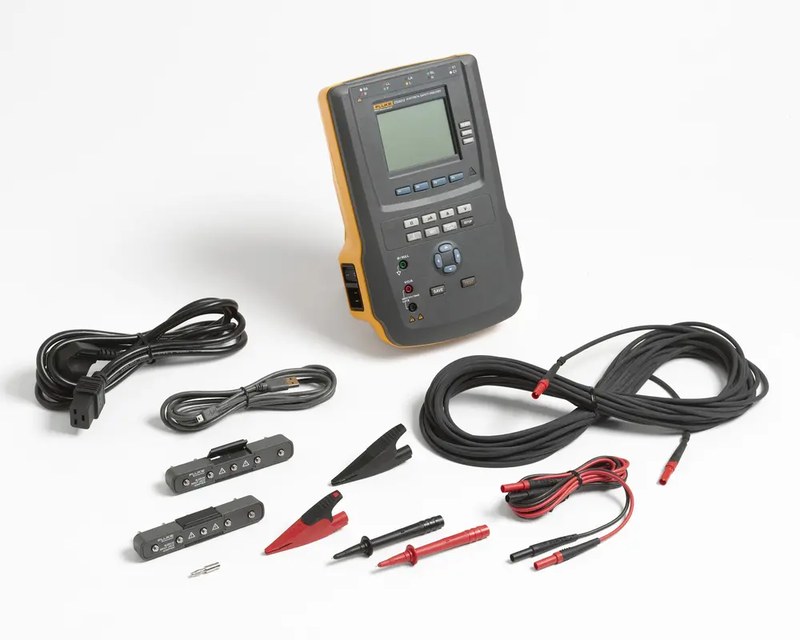

ESA612 выполнен в переносном корпусе с измерительными разъемами, встроенной испытательной розеткой, дисплеем и клавишами управления. Основные электрические цепи предназначены для переключения испытательных конфигураций и регистрации параметров исследуемого оборудования. При проверке медицинского прибора анализатор подключается к предусмотренным точкам электрической системы. В зависимости от выбранной методики измеряются параметры питающего напряжения, сопротивление защитного проводника и различные виды токов утечки. Сопротивление защитного заземления характеризует электрическую непрерывность соединения доступных металлических частей с защитным проводником. Для его определения используется соответствующий испытательный ток, а анализатор регистрирует падение напряжения. По отношению напряжения к току вычисляется сопротивление соединения. Повышенное значение может свидетельствовать об ухудшении контакта, повреждении проводника или неисправности защитного соединения. Измерение токов утечки выполняется с помощью специализированной измерительной цепи. Анализатор определяет ток, возникающий между соответствующими частями оборудования и выбранной контрольной точкой. Различают утечку на защитный проводник, через доступные части корпуса и через части, находящиеся в предусмотренном контакте с пациентом. Эти измерения имеют различную физическую и нормативную значимость. Поэтому методику необходимо выбирать в соответствии с типом аппарата и его классификацией.
Области применения
Fluke Biomedical ESA612 применяется для технического контроля медицинского оборудования:
- электрокардиографы,
- мониторы пациента,
- медицинские источники питания,
- диагностическое оборудование,
- терапевтическая аппаратура,
- оборудование больничных отделений,
- медицинские лабораторные установки,
- проверка защитного заземления,
- контроль токов утечки,
- периодические испытания медицинских изделий.
Компания «Олниса» занимается поставками контрольно-измерительного оборудования Fluke Biomedical, включая ESA612. Покупателям предоставляются технические консультации по измерительным режимам, характеристикам и исполнению прибора. Компания организует доставку оборудования по всей России.
Преимущества
Практические достоинства анализатора:
- совмещение нескольких испытаний электробезопасности,
- возможность проверки различных типов медицинской аппаратуры,
- наличие встроенного имитатора ЭКГ,
- сохранение результатов измерений,
- уменьшение количества отдельных испытательных приборов,
- удобство переносного применения,
- наглядное управление программами тестирования,
- возможность электронного документирования результатов.
Таким образом, Fluke Biomedical ESA612 — специализированный анализатор для комплексной оценки электрической безопасности медицинских изделий. Прибор позволяет выполнять измерения защитного сопротивления, токов утечки и других параметров по предусмотренным нормативным методикам. Корректность проверки зависит от выбранного стандарта и правильной организации испытательных соединений. Компания «Олниса» поставляет оборудование Fluke Biomedical и организует доставку по России.
