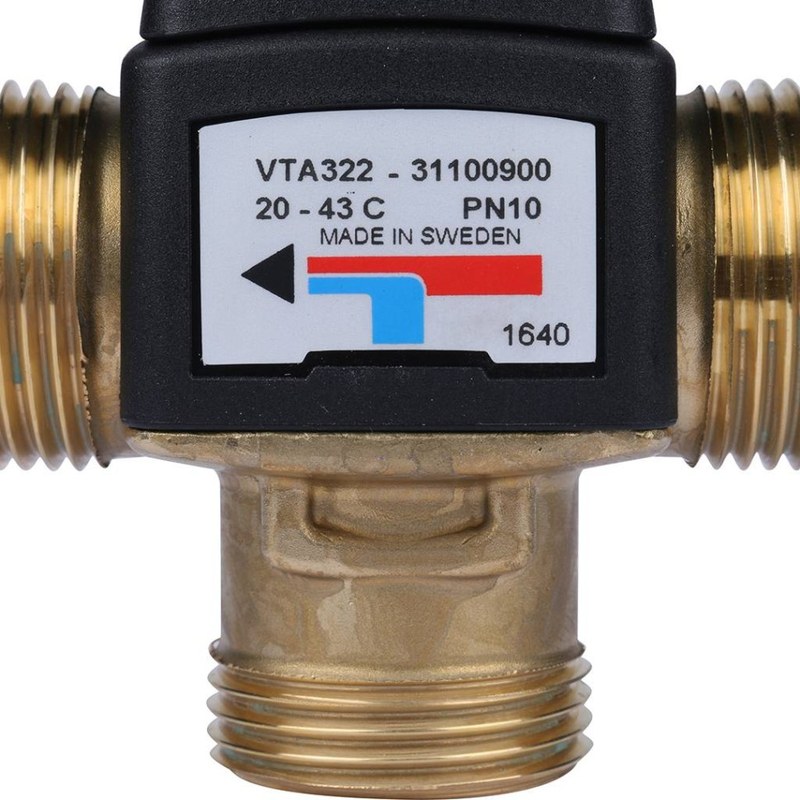

Термосмесительный клапан ESBE VTA322 31100900 — защита от температурных колебаний в системе ГВС

ESBE VTA322 31100900 — трехходовой термостатический клапан, предназначенный для смешивания горячей и холодной воды с автоматическим поддержанием заданной температуры. Оборудование применяется в системах горячего водоснабжения, где температура воды в накопительной емкости может существенно превышать комфортную температуру потребления. Исполнение оснащено наружной резьбой G 1", имеет коэффициент пропускной способности Kvs 1,6 м³/ч и регулируется в температурном диапазоне +20…+43 °C. Конструкция использует механический термостатический элемент, не требующий подключения к электрической сети. Модель подходит для организации централизованного смешивания воды перед группой водоразборных точек. При правильной схеме подключения регулирующий механизм уменьшает влияние изменений температур горячего и холодного потоков на выходные параметры системы.

Технические характеристики

Основные параметры клапана:

• производитель — ESBE,
• категория — термостатический трехходовой клапан,
• температура регулирования — +20…+43 °C,
• коэффициент Kvs — 1,6 м³/ч,
• тип управляющего элемента — термостатический,
• электрическое питание — не требуется,
• назначение — смешивание горячей и холодной воды.

Особенности конструкции

Рабочая камера соединяет два входных канала с общим выходом. Внутри нее находится подвижный регулирующий элемент, связанный с термочувствительным механизмом. При поступлении горячей и холодной воды формируется смешанный поток. Температура этой воды воздействует на чувствительный элемент, который изменяет длину или положение своей активной части под действием нагрева. Механическое усилие передается на регулирующий орган. В результате уменьшается проходное сечение одного входного канала и увеличивается сечение другого. Если температура становится выше требуемой, подача горячей воды ограничивается. При охлаждении смеси регулирование выполняется в обратном направлении. Система не измеряет температуру посредством отдельного электрического датчика. Информация о тепловом состоянии непосредственно преобразуется в перемещение термостатического механизма. Такое решение позволяет отказаться от проводки, исполнительных двигателей и электронных контроллеров. Однако диапазон регулирования и быстродействие определяются особенностями механической системы. Выходная температура зависит от входных температур и располагаемых перепадов давления. Когда между горячей и холодной линиями возникает значительная гидравлическая асимметрия, характеристики смешивания могут изменяться.

Области применения

Основные направления использования:

• системы горячего водоснабжения,
• накопительные водонагреватели,
• душевые группы,
• санитарные помещения,
• водоразборные узлы,
• системы рециркуляции ГВС,
• жилые здания,
• коммерческие помещения,
• котельные установки,
• центральные смесительные узлы.

Компания «Олниса» занимается поставками регулирующей арматуры ESBE, включая VTA322 31100900. Покупателям доступны технические консультации по характеристикам и совместимости присоединений. Компания организует доставку оборудования по всей России.

Преимущества

Практические достоинства:

• автоматическое смешивание без электропривода,
• стабилизация температуры водоразбора,
• ограничение риска подачи слишком горячей воды,
• возможность использования с накопительными нагревателями,
• удобное изменение настройки,
• компактное размещение в трубопроводной системе,
• снижение зависимости температуры смеси от колебаний входных параметров,
• отсутствие электронных управляющих компонентов.

Таким образом, ESBE VTA322 31100900 — термостатический трехходовой клапан для автоматического регулирования температуры горячей воды. Изделие объединяет механический чувствительный элемент и гидравлический смесительный механизм. Компания «Олниса» поставляет клапаны ESBE и организует доставку трубопроводной арматуры по России.
