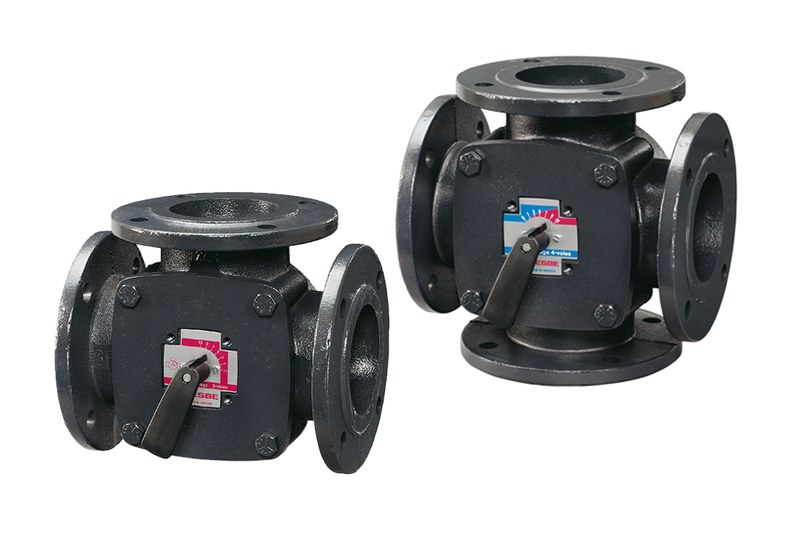

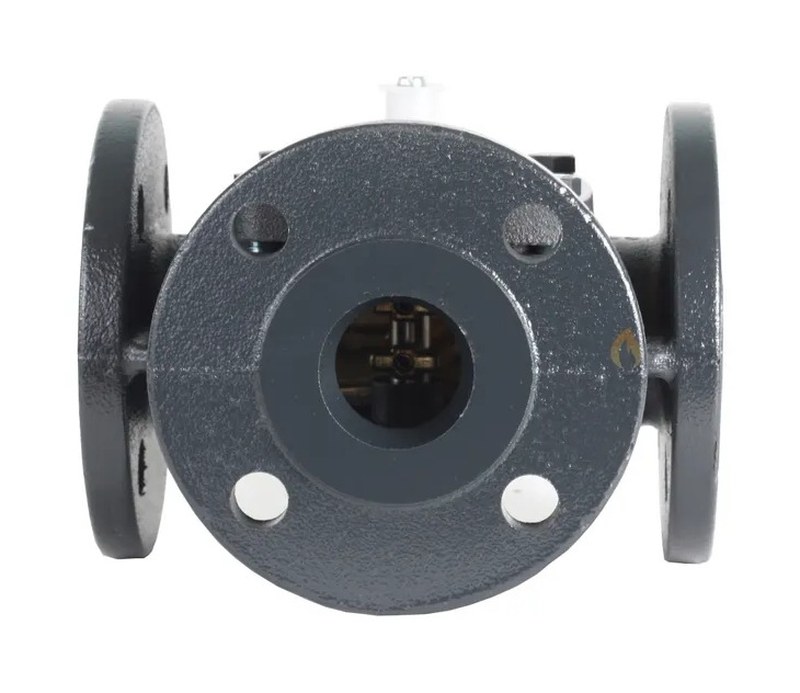

Фланцевый трехходовой клапан ESBE 3F40 11100400 — распределение и смешивание теплоносителя в промышленных контурах
ESBE 3F40 11100400 — трехходовой регулирующий клапан серии 3F, предназначенный для изменения соотношения жидкостных потоков в водяных отопительных и охлаждающих системах. Конструкция рассчитана на смешивание теплоносителей разной температуры либо разделение общего потока на два направления. Модель имеет номинальный диаметр DN40, фланцевые присоединения PN6 и коэффициент пропускной способности Kvs 44 м³/ч. Корпус изготовлен из чугуна, что обеспечивает механическую прочность при применении в предусмотренных инженерных установках. Особенность ESBE 3F40 заключается в сочетании поворотного регулирующего механизма и фланцевой конструкции. Устройство можно использовать совместно с подходящими электроприводами для автоматического поддержания температуры в отопительных контурах.
Технические характеристики
Основные параметры клапана представлены ниже:
- производитель — ESBE,
- категория — трехходовой фланцевый клапан,
- серия — 3F,
- модель — 3F40,
- артикул — 11100400,
- номинальный диаметр — DN40,
- коэффициент Kvs — 44 м³/ч,
- тип присоединения — фланцевое,
- класс давления — PN6,
- номинальное давление — 6 бар,
- количество каналов — 3,
- материал корпуса — чугун,
- монтажные отверстия — 4 × Ø15 мм,
- масса — 6,8 кг,
- режимы работы — смешивание и разделение,
- совместимость — соответствующие приводы ESBE.
Особенности конструкции
Внутри литого корпуса клапана расположена регулирующая камера с поворотным золотником. Рабочий элемент связан со штоком, через который передается управляющее усилие. При изменении угла поворота золотник частично перекрывает один из проточных каналов и одновременно изменяет доступное сечение другого. За счет этого происходит перераспределение расходов. В режиме смешивания две жидкости поступают через соответствующие входы. После объединения образуется единый выходной поток с температурой, зависящей от соотношения расходов. Такой принцип позволяет использовать клапан в отопительных установках с различными температурными режимами. Например, горячая вода из котловой магистрали может смешиваться с охлажденной водой обратной линии. Положение золотника определяет относительную долю каждого потока, однако конечная температура зависит также от давления, расхода и тепловой нагрузки системы. В режиме разделения жидкость поступает через общий вход. Далее она распределяется между двумя выходами в соответствии с положением регулирующего элемента. Чугунный корпус рассчитан на эксплуатацию в соответствующих условиях водяных инженерных сетей. Фланцевые соединения обеспечивают присоединение к трубопроводам с использованием прокладок и крепежа. При установке необходимо обеспечить правильную ориентацию клапана. Направление движения жидкости должно соответствовать принятой гидравлической схеме.
Области применения
ESBE 3F40 используется в следующих системах:
- котельные установки,
- центральные тепловые пункты,
- водяные отопительные магистрали,
- теплообменные узлы,
- промышленные системы отопления,
- системы охлаждения,
- распределительные коллекторы,
- насосно-смесительные установки,
- автоматизированные тепловые контуры,
- инженерные сети коммерческих зданий.
Компания «Олниса» занимается поставками фланцевой арматуры ESBE, включая 3F40 11100400. Покупателям предоставляются технические консультации по пропускной способности, монтажным размерам и совместимости приводов. Компания организует доставку оборудования по России.
Преимущества
Практические достоинства:
- регулирование температуры посредством смешивания потоков,
- возможность перераспределения теплоносителя,
- удобное фланцевое подключение,
- применимость в системах с повышенным расходом,
- прочная металлическая конструкция,
- возможность автоматического управления,
- совместимость с различными тепловыми схемами,
- использование в промышленных инженерных установках.
Таким образом, ESBE 3F40 11100400 — трехходовой фланцевый клапан DN40 для смешивания и распределения жидкостных потоков. Конструкция с поворотным золотником обеспечивает регулирование гидравлического режима отопительных и охлаждающих систем. Компания «Олниса» поставляет арматуру ESBE и организует доставку оборудования по всей России.
