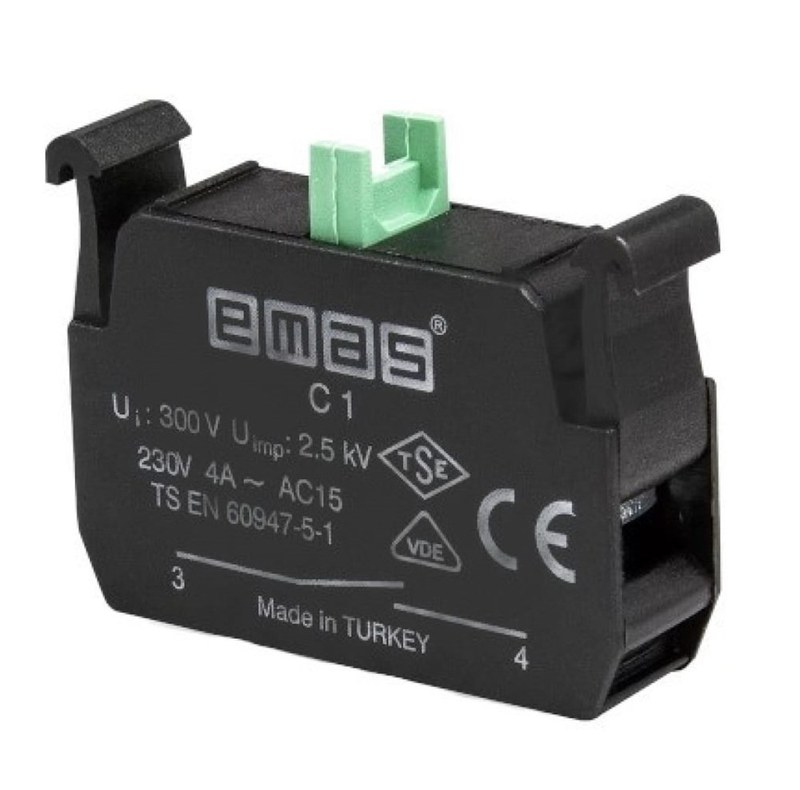

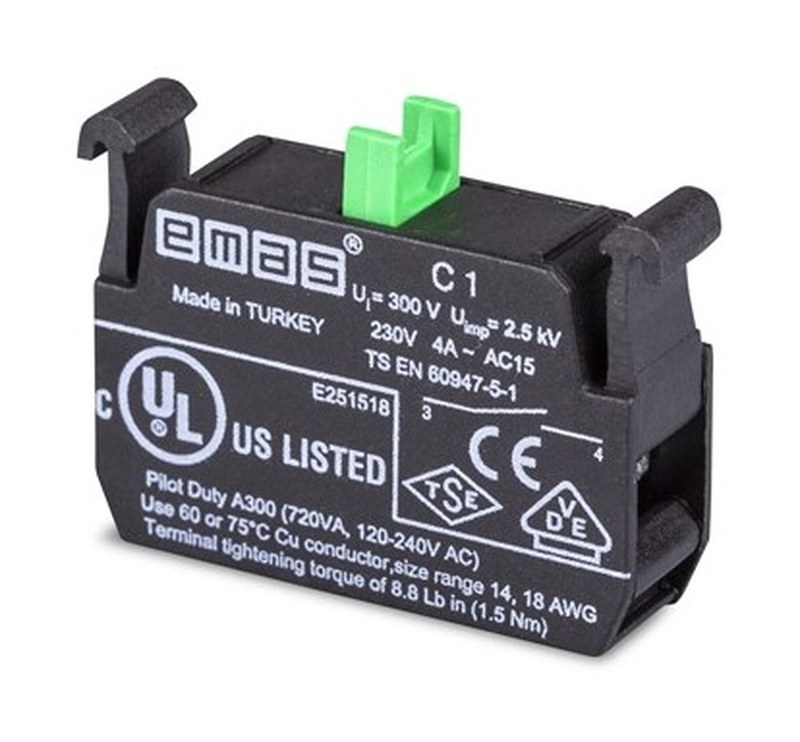

Контактный блок EMAS C1 — надежное замыкание управляющих цепей промышленной автоматики

EMAS C1 — дополнительный контактный блок нормально открытого типа, предназначенный для установки в кнопочные посты и устройства промышленного управления. Компонент применяется для формирования электрического сигнала при механическом воздействии на соответствующий орган управления. Изделие представляет собой самостоятельный контактный модуль с одной нормально открытой контактной группой 1NO. Оно используется совместно с совместимой кнопочной аппаратурой EMAS серий CP и CM, позволяя создавать электрические цепи управления различными технологическими устройствами.

Технические характеристики

Основные параметры EMAS C1:

• производитель — EMAS,
• категория — вспомогательный контактный блок,
• артикул — C1,
• тип контактной группы — нормально открытая,
• обозначение контакта — 1NO,
• количество контактных групп — 1,
• совместимые серии — CP и CM,
• назначение — цепи управления,
• номинальное рабочее напряжение — до 230 В AC в рассматриваемом режиме,
• номинальный ток AC-15 при 230 В — 4 А,
• номинальное напряжение изоляции — 300 В,
• номинальное импульсное выдерживаемое напряжение — 2,5 кВ,
• степень защиты контактного блока — IP20,
• тип срабатывания — механический,
• рабочее состояние без воздействия — контакты разомкнуты,
• состояние при воздействии — контакты замкнуты,
• способ применения — совместно с кнопочным механизмом,
• производственное исполнение — сменный контактный модуль.

Особенности конструкции

Контактный блок EMAS C1 состоит из изоляционного корпуса, неподвижных контактов, подвижной контактной системы и механизма передачи управляющего усилия. При отсутствии внешнего воздействия контактная группа находится в разомкнутом положении. Электрическая цепь между соответствующими выводами не замкнута, поэтому управляющий ток через нее не проходит. Когда оператор нажимает совместимую кнопку, механическое движение передается на приводной элемент контактного блока. Подвижная контактная деталь изменяет положение и замыкает электрическую цепь. После прекращения воздействия механизм возвращается в исходное состояние, если конструкция установленной кнопки предусматривает возврат. Таким образом, электрическое состояние блока определяется не только его собственным механизмом, но и типом используемого органа управления. Нормально открытая контактная группа удобна для формирования команд «Пуск», «Разрешение» и других сигналов, которые должны возникать только после выполнения определенного действия. Однако контакт C1 не обязательно используется исключительно для непосредственного включения оборудования. Он может входить в схемы логического управления, работать с промежуточными реле, контроллерами или другими совместимыми устройствами. Контактная система предназначена для коммутации соответствующих управляющих токов. При выборе нагрузки необходимо учитывать категорию применения, поскольку индуктивные цепи предъявляют иные требования к коммутационной способности, чем активные.

Области применения

Контактный блок EMAS C1 используется в промышленной кнопочной аппаратуре:

• кнопочные посты управления,
• пульты технологических линий,
• шкафы электроприводов,
• системы запуска оборудования,
• цепи управления контакторами,
• релейные панели,
• электротехнические стенды,
• локальные посты оператора,
• производственные установки,
• системы сигнализации.

Компания «Олниса» занимается поставками электротехнических компонентов EMAS, включая контактный блок C1. Покупателям предоставляются технические консультации по типу контактов, электрическим характеристикам и совместимости с кнопочной аппаратурой. Компания организует доставку компонентов по всей России.

Преимущества

Практические достоинства контактного блока:

• формирование управляющего сигнала простым механическим воздействием,
• удобство применения в типовых кнопочных схемах,
• модульная конструкция,
• возможность замены отдельного контактного элемента,
• отсутствие необходимости во внешнем электронном контроллере,
• компактное размещение внутри управляющего устройства,
• совместимость с предусмотренными кнопочными механизмами,
• понятная логика нормально открытого контакта.

Таким образом, EMAS C1 — нормально открытый контактный блок для промышленной кнопочной аппаратуры. Он предназначен для формирования электрических сигналов при воздействии на совместимый орган управления. При использовании необходимо соблюдать характеристики коммутации и требования к механическому сопряжению с кнопкой. Компания «Олниса» поставляет электротехнические компоненты EMAS и организует доставку по всей России.
