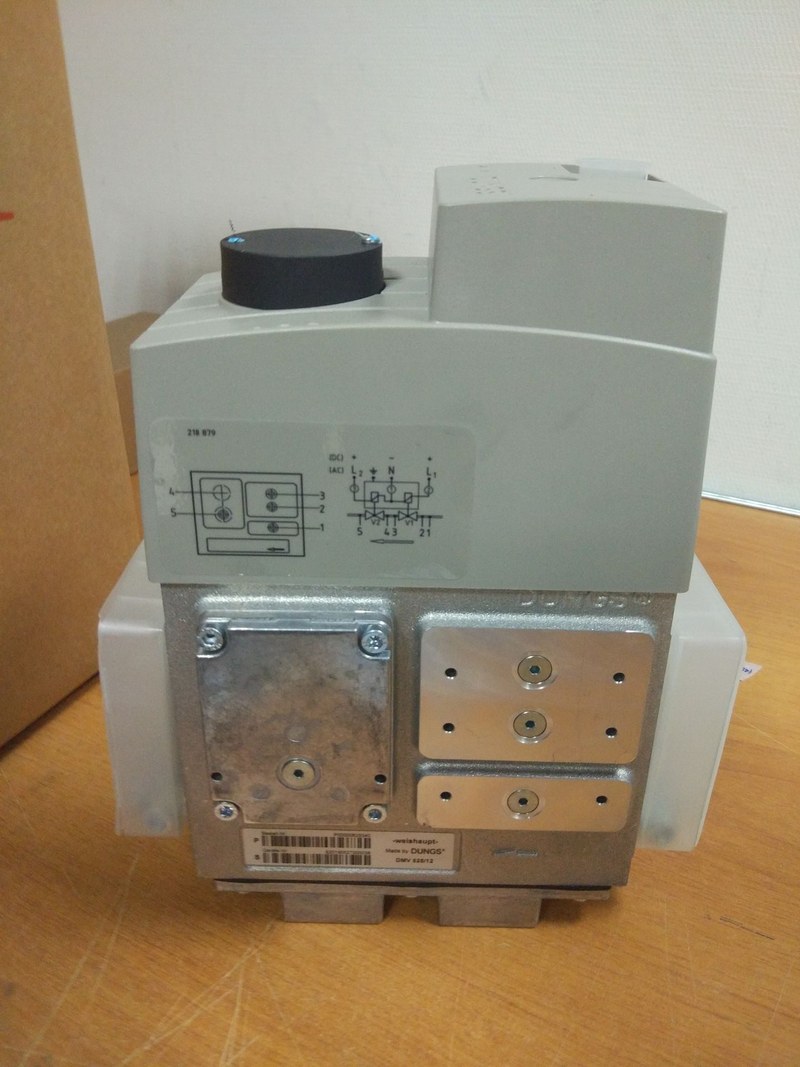

Двойной электромагнитный клапан DUNGS DMV 525/12 — надежное перекрытие газа в промышленных горелочных системах
DUNGS DMV 525/12 — двойной электромагнитный газовый клапан, предназначенный для автоматического перекрытия подачи топлива в горелочных установках. Конструкция объединяет два последовательно расположенных запорных устройства, которые обеспечивают двухступенчатое прекращение газового потока по команде внешней системы управления. Модель входит в серию DMV/12 производителя DUNGS и предназначена для работы в газовых трактах промышленного теплотехнического оборудования. Исполнение имеет резьбовое присоединение Rp 2 и рассчитано на максимальное рабочее давление газа 500 мбар.
Технические характеристики

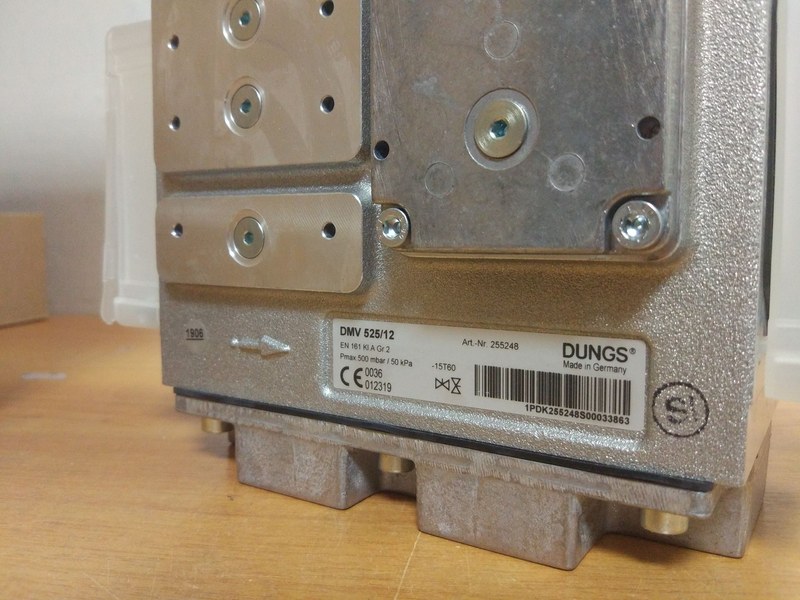

Основные параметры DUNGS DMV 525/12:
- производитель — DUNGS,
- категория — двойной электромагнитный газовый клапан,
- серия — DMV/12,
- модель — DMV 525/12,
- количество запорных ступеней — 2,
- тип соединения — внутренняя трубная резьба,
- присоединительный размер — Rp 2,
- максимальное рабочее давление — 500 мбар,
- максимальное рабочее давление в единицах СИ — 50 кПа,
- группа по EN 161 — 2,
- исходное положение — нормально закрытое,
- тип открытия — быстрое электромагнитное,
- стандартное напряжение питания — 230 В AC,
- начальный ток при 230 В — 2 × 0,32 А,
- ток удержания — 2 × 0,11 А,
- температура окружающей среды — от −15 до +60 °C,
- степень защиты — IP54,
- допустимая продолжительность включения — 100%,
- тип электромагнитного привода — 1411/2P,
- материал газопроводящих деталей — алюминий и сталь,
- материал уплотнения седел — на основе NBR.
Особенности конструкции
DUNGS DMV 525/12 представляет собой единый корпус с двумя автоматическими газовыми клапанами. Топливо поступает через входной канал, последовательно проходит первую и вторую запорные ступени, после чего направляется к последующим элементам горелочного тракта. Каждый клапан имеет собственный электромагнитный привод и возвратную пружину. При отсутствии напряжения подвижный запорный элемент прижат к соответствующему седлу, перекрывая путь газа через внутреннюю камеру. После подачи напряжения на катушку возникает магнитное поле, приводящее к перемещению подвижной части привода. Создаваемое усилие преодолевает сопротивление пружины, благодаря чему запорный элемент открывает проходное сечение. Для движения газа через весь блок обе запорные ступени должны находиться в открытом состоянии. При закрытии одного из клапанов последовательный газовый тракт оказывается перекрыт соответствующим элементом. Открытие и закрытие выполняются по командам внешней горелочной автоматики. Сам блок DMV не определяет наличие пламени и не измеряет параметры горения, поэтому в установке применяются самостоятельные устройства управления и защитного контроля. Важное свойство нормально закрытого исполнения заключается в прекращении подачи топлива при исчезновении питания электромагнитов. Такое поведение необходимо учитывать при проектировании схемы аварийного отключения горелки.
Области применения
DUNGS DMV 525/12 используется в системах автоматического перекрытия газообразного топлива:
- промышленные газовые горелки,
- котельные установки,
- газовые теплогенераторы,
- технологические печи,
- воздухонагреватели,
- сушильное оборудование,
- установки термической обработки,
- газовые рампы,
- системы промышленного теплоснабжения,
- автоматизированные горелочные устройства.
Компания «Олниса» занимается поставками компонентов газовой автоматики DUNGS, включая клапаны серии DMV/12. Покупателям предоставляются технические консультации по рабочему давлению, напряжению электромагнитов, присоединительным размерам и совместимости оборудования. Компания организует поставки и доставку газовой арматуры по России.
Преимущества
Основные эксплуатационные достоинства модели:
- последовательное перекрытие газа двумя клапанами,
- автоматическое закрытие при снятии питания,
- быстрое выполнение команды отключения,
- размещение двух запорных ступеней в одном корпусе,
- сокращение количества промежуточных соединений,
- возможность внешней проверки герметичности,
- наличие точек контроля давления,
- удобное включение в горелочную автоматику,
- встроенная первичная фильтрация газа,
- пригодность для непрерывного рабочего режима.
Таким образом, DUNGS DMV 525/12 — двойной электромагнитный газовый клапан, предназначенный для защитного перекрытия топлива в промышленных горелочных системах. Две запорные ступени обеспечивают последовательное прекращение потока и работают под управлением внешней автоматики. Надежность эксплуатации зависит от правильности подключения, соблюдения допустимых рабочих параметров и предусмотренных проверок герметичности. Компания «Олниса» осуществляет поставки компонентов DUNGS и организует доставку газовой арматуры по России.
