Преобразователь частоты DEKraft DEKV060G0R75S2B — плавное регулирование электропривода мощностью 0,75 кВт

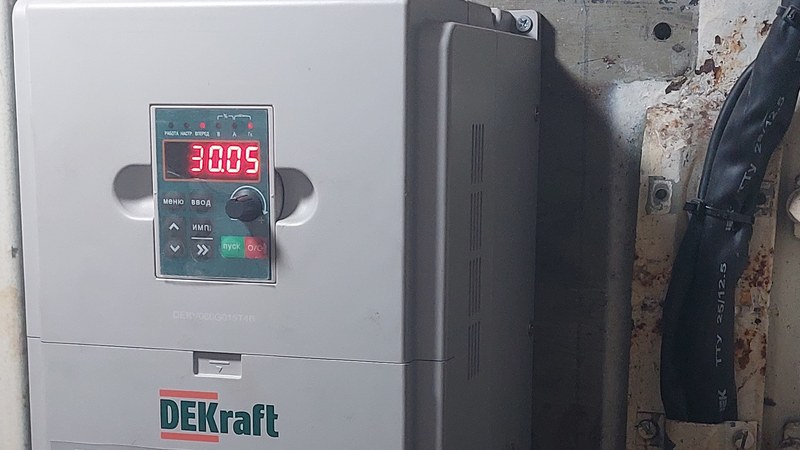

DEKraft DEKV060G0R75S2B — электронный преобразователь частоты серии ПЧ-510, предназначенный для управления скоростью вращения асинхронных электродвигателей. Устройство преобразует однофазное сетевое напряжение в трехфазное питание с регулируемыми параметрами, позволяя изменять частоту вращения двигателя в соответствии с технологическими требованиями. Модель рассчитана на двигатель мощностью 0,75 кВт и питание от однофазной сети 220 В. Встроенный тормозной модуль обеспечивает возможность использования совместимого внешнего тормозного резистора для рассеивания энергии, возникающей при определенных режимах замедления электропривода.
Технические характеристики
Основные параметры преобразователя DEKraft DEKV060G0R75S2B:
- производитель — DEKraft,
- категория — преобразователь частоты,
- серия — ПЧ-510 / DEKV060,
- артикул — DEKV060G0R75S2B,
- номинальная мощность двигателя — 0,75 кВт,
- входное напряжение — 220 В AC,
- число входных фаз — 1,
- номинальный входной ток — 9 А,
- число выходных фаз — 3,
- номинальный выходной ток — 5 А,
- тип исполнения — с тормозным модулем,
- тормозной блок — встроенный,
- максимальный ток тормозного модуля — 8 А,
- минимальное сопротивление внешнего тормозного резистора — 165 Ом,
- рекомендуемая мощность тормозного резистора — 160 Вт,
- управление — электронное частотное,
- применение — асинхронные электродвигатели.
Особенности конструкции
В основе преобразователя лежит силовая электронная схема, включающая входной выпрямитель, промежуточное звено постоянного тока, инверторный каскад и управляющий контроллер. Такая архитектура позволяет изменять частоту и действующее значение напряжения, поступающего на электродвигатель. После подачи сетевого напряжения входной выпрямитель формирует напряжение постоянного тока. Конденсаторы промежуточного звена уменьшают пульсации и обеспечивают кратковременный обмен энергией между входным и выходным каскадами. Далее напряжение поступает на инвертор, сформированный из управляемых полупроводниковых ключей. Контроллер последовательно открывает и закрывает эти элементы, создавая импульсную последовательность, эквивалентную трехфазному напряжению требуемой частоты. Основным методом формирования выходного сигнала является широтно-импульсная модуляция. Изменение длительности и последовательности импульсов позволяет задавать необходимую основную гармонику напряжения.
Области применения
Преобразователь используется в маломощных регулируемых электроприводах:
- насосы небольшой производительности,
- вентиляционные установки,
- конвейерные механизмы,
- дозирующие устройства,
- вращающиеся технологические узлы,
- вспомогательные производственные машины,
- небольшие транспортеры,
- системы подачи жидкости,
- экспериментальные стенды,
- автоматизированные технологические установки.
Компания «Олниса» занимается поставками преобразовательного оборудования DEKraft, включая DEKV060G0R75S2B. Покупателям предоставляются технические консультации по электрическим характеристикам, режимам управления и совместимым тормозным компонентам. Компания организует доставку оборудования по всей России.
Преимущества
Основные эксплуатационные достоинства модели:
- плавное изменение скорости электродвигателя,
- уменьшение механических ударов при запуске,
- возможность согласования производительности с нагрузкой,
- снижение избыточного энергопотребления в подходящих режимах,
- контролируемое ускорение и торможение,
- наличие встроенного тормозного модуля,
- возможность применения однофазной питающей сети,
- удобное включение в автоматизированные системы управления.
Таким образом, DEKraft DEKV060G0R75S2B — частотный преобразователь для управления асинхронным электродвигателем мощностью 0,75 кВт. Устройство формирует регулируемое трехфазное напряжение и позволяет изменять скорость вращения привода без механических регуляторов.
