Ферритовый сердечник EPCOS B66305G0000X187 — эффективное управление магнитным потоком в импульсных преобразователях

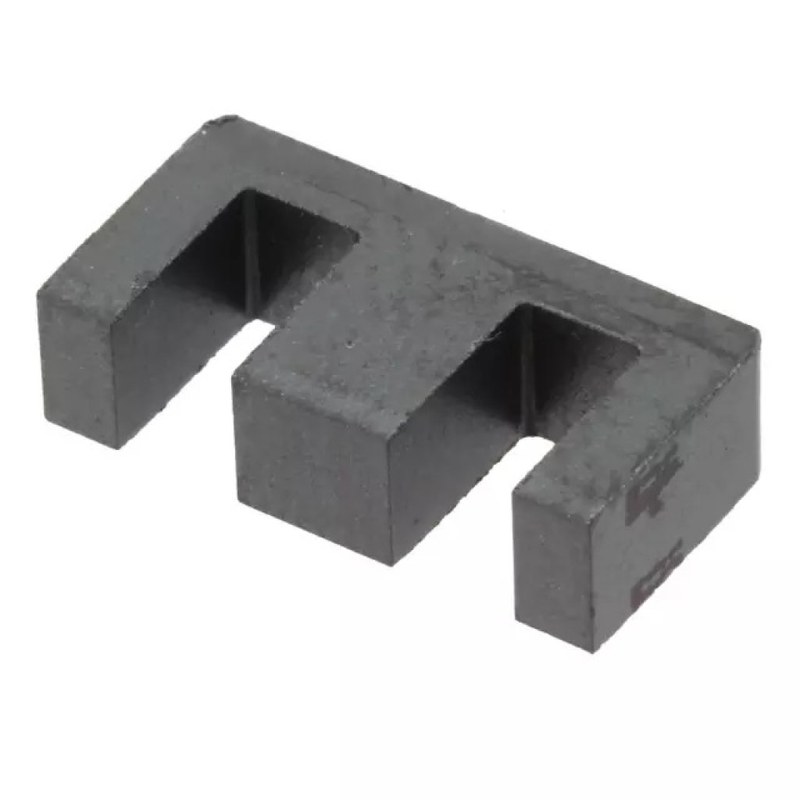

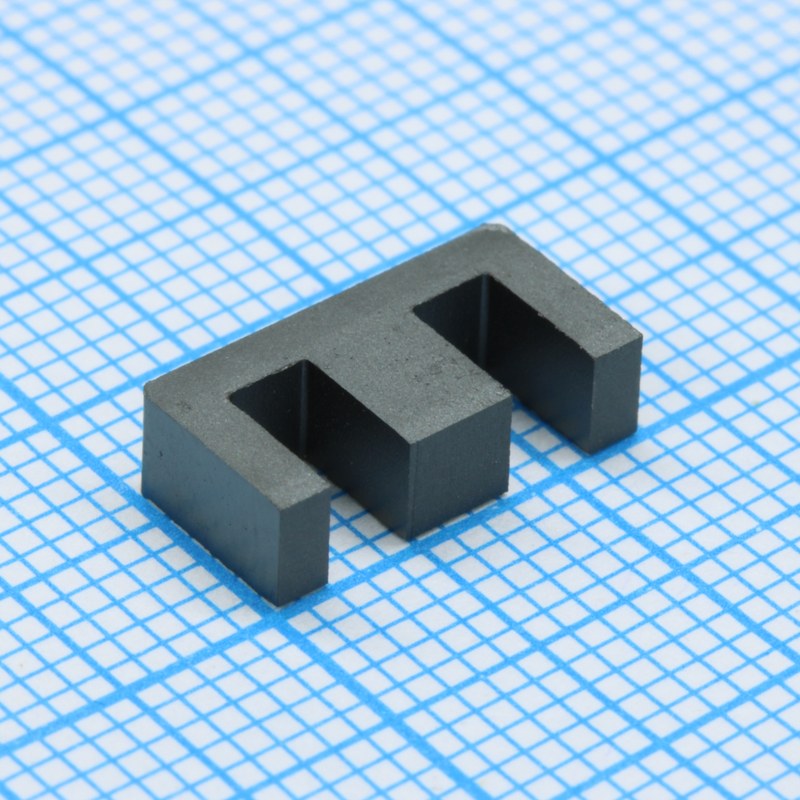

EPCOS B66305G0000X187 — ферритовый сердечник E-образной конфигурации, предназначенный для изготовления высокочастотных трансформаторов и индуктивных компонентов силовой электроники. Изделие формирует магнитопровод с заданными электромагнитными свойствами, обеспечивая передачу энергии между обмотками и позволяя уменьшать габариты преобразовательного оборудования.

Технические характеристики

Основные параметры ферритового сердечника EPCOS B66305G0000X187:

• бренд — EPCOS (TDK),
• категория — ферритовый магнитопровод,
• серия — B66305,
• артикул — B66305G0000X187,
• геометрическое исполнение — E13/7/4,
• форма сердечника — E-образная,
• магнитный материал — MnZn, марка N87,
• длина — 12,6 мм,
• ширина — 3,7 мм,
• высота — 6,5 мм,
• начальная магнитная проницаемость — 2200,
• масса — около 2 г,
• защитное покрытие — отсутствует.

Особенности конструкции

Ферритовый сердечник EPCOS B66305G0000X187 представляет собой монолитную магнитную деталь с тремя параллельными выступами, соединенными общим основанием. Центральный стержень предназначен для размещения обмоточного каркаса, а боковые части формируют обратный путь магнитного потока. После соединения двух ответных половин образуется замкнутая магнитная система. Такая геометрия используется в высокочастотных трансформаторах благодаря рациональному распределению магнитного поля. Основная часть потока проходит через центральный участок, затем разделяется между боковыми ветвями магнитопровода. Это позволяет сосредоточить магнитную энергию внутри ферритовой конструкции и ограничить рассеяние поля за пределами рабочего узла. Материал N87 относится к марганец-цинковым ферритам. Его получают путем формирования керамической структуры из магнитных оксидных компонентов. После технологической обработки материал приобретает свойства, необходимые для работы в переменных магнитных полях.

Области применения

Ферритовые сердечники EPCOS B66305G0000X187 применяются при изготовлении магнитных компонентов электронной аппаратуры. Основными направлениями использования являются:

• высокочастотные импульсные трансформаторы,
• малогабаритные источники питания,
• гальванически развязанные преобразователи,
• вспомогательные цепи промышленной электроники,
• трансформаторные модули управляющих плат,
• электронные преобразователи постоянного напряжения,
• высокочастотные согласующие устройства,
• малогабаритные магнитные элементы автоматики,
• силовая электроника телекоммуникационного оборудования,
• электронные блоки измерительных приборов,
• преобразовательные узлы промышленного управления,
• разработка опытных трансформаторов,
• ремонт импульсных источников питания,
• изготовление специализированных индуктивных компонентов.

Компания «Олниса» занимается поставками электронных компонентов EPCOS, включая ферритовые сердечники серии B66305. Покупателям предоставляются технические консультации по материалам магнитопроводов, геометрическим размерам, параметрам магнитной проницаемости и совместимости конструктивных принадлежностей. Компания оперативно обрабатывает заявки и организует доставку компонентов по всей стране.

Преимущества

Практические достоинства EPCOS B66305G0000X187 проявляются при проектировании высокочастотных магнитных узлов. К основным преимуществам относятся:

• уменьшение размеров трансформаторов по сравнению с низкочастотными конструкциями,
• снижение вихретоковых потерь благодаря свойствам ферритового материала,
• возможность формирования компактной замкнутой магнитной системы,
• удобное размещение обмоток на отдельном каркасе,
• предсказуемость предварительного расчета индуктивности,
• возможность применения в различных схемах преобразования энергии,
• рациональное использование пространства печатной платы,
• отсутствие необходимости в дополнительной механической обработке стандартного сердечника,
• возможность подбора совместимых каркасов и крепежных элементов,
• удобство изготовления опытных трансформаторных конструкций,
• применимость для серийного производства электронных устройств,
• возможность использования стандартизированной геометрии при замене компонентов,
• снижение массы магнитного узла,
• пригодность для работы в высокочастотных преобразовательных системах.

Таким образом, EPCOS B66305G0000X187 — E-образный ферритовый сердечник из магнитного материала N87, предназначенный для изготовления высокочастотных трансформаторов и других индуктивных компонентов. Конструкция E13/7/4 обеспечивает компактное размещение обмоток и формирование замкнутой магнитной цепи при соединении двух ответных половин.
