Трехходовой клапан ESBE 3F50 60 — надежное решение для регулирования потоков теплоносителя
Трехходовой поворотный клапан ESBE 3F50 60 предназначен для смешения теплоносителей или распределения потока между двумя ветвями трубопровода. Устройство используют в водяных контурах отопления, теплоснабжения, вентиляционных установках и узлах поддержания температуры.
Технические характеристики
Для модели установлены следующие основные параметры:
- тип арматуры — трехходовой поворотный смесительно-распределительный клапан,
- номинальный диаметр — DN 50,
- соответствующий условному проходу 50 мм,
- пропускная способность Kvs — 60 м3/ч при перепаде 1 бар для воды,
- класс номинального давления — PN 6, или 6 бар,
- присоединение — фланцевое, с тремя патрубками корпуса,
- число регулируемых направлений — 3 присоединительных канала,
- рабочий поворот регулирующего органа — приблизительно 90,
- предельная температура теплоносителя — до 110 C при допустимых условиях эксплуатации,
- управление — ручное либо поворотным электроприводом подходящего исполнения.
PN 6 не означает допустимый перепад 6 бар между портами. Kvs относится к полностью открытому проходу. Для водно-гликолевых смесей требуется учитывать концентрацию и температурную зависимость свойств жидкости.
Принцип работы и распределение теплоносителя
Внутри корпуса расположен поворотный регулирующий элемент. При изменении его углового положения проходные сечения двух направлений меняются взаимосвязанно. В смесительном контуре к общему выходу поступают горячая вода от источника тепла и охлажденная вода из обратной линии. Возможны следующие основные состояния механизма:
- положение у первого крайнего упора — преобладание потока через один из входных каналов,
- промежуточное положение — одновременное прохождение потоков с заданным соотношением,
- положение у второго крайнего упора — преобладание потока через альтернативный канал,
- непрерывное перемещение в пределах хода — плавная корректировка смешения или разделения.
При смешении тепловой баланс в первом приближении выражается равенством Tсм = (G1 × T1 + G2 × T2)/(G1 + G2), где G1 и G2 — массовые расходы, а T1 и T2 — температуры входных потоков. Например, при равных расходах воды с температурами 80 и 40 C расчетная температура смеси составляет 60 C без учета теплопотерь.
Конструкция и материалы

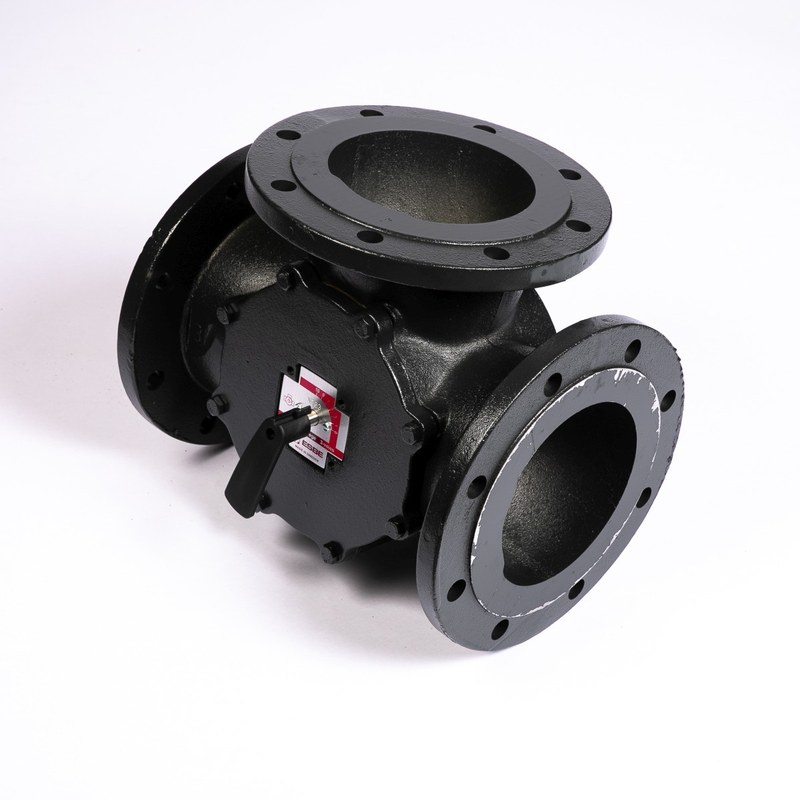

Основу устройства образует жесткий металлический корпус; поворотный элемент перемещается вокруг оси, выведенной к механизму управления. Конструктивная схема включает следующие узлы:
- литой чугунный корпус с тремя проходами и присоединительными фланцами,
- внутренний поворотный затвор, изменяющий гидравлические сечения, шпиндель,
- передающий вращающий момент от рукоятки или электропривода,
- уплотняющие элементы, ограничивающие внешние и внутренние перетечки, посадочную часть привода,
- обеспечивающую передачу угла поворота,
- маркировку портов и направления потоков для правильной обвязки.
Фланцы обеспечивают разборное соединение, но требуют соосности труб, соответствующих прокладок и равномерной затяжки крепежа.
Режимы управления и автоматизация

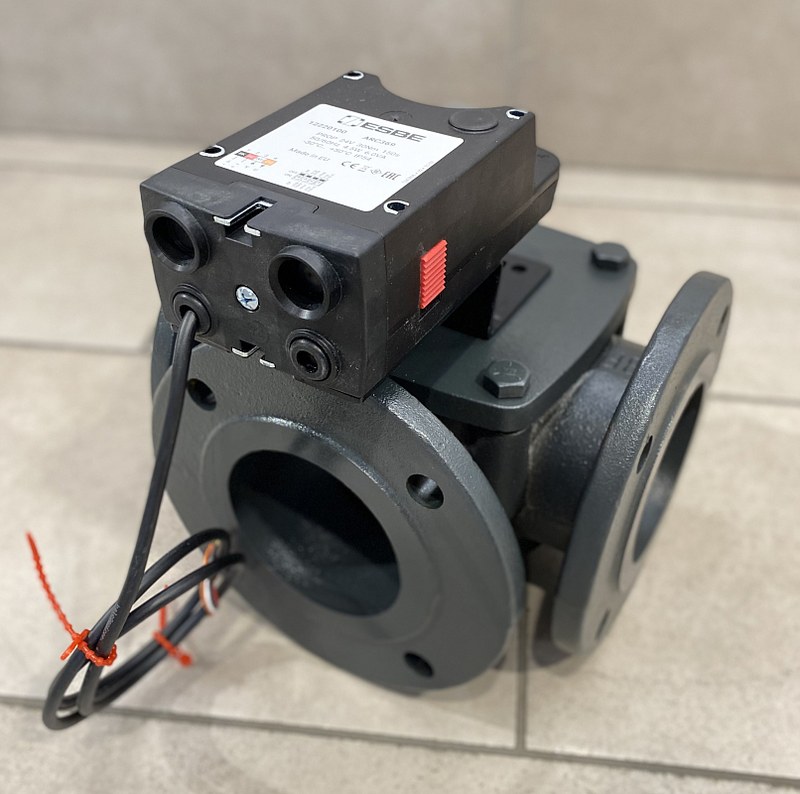

Электропривод подбирают по механической совместимости, крутящему моменту, напряжению питания, логике команд и времени полного хода. Для автоматизированных схем применяют такие алгоритмы:
- трехпозиционное управление «открыть — остановить — закрыть» по сигналам контроллера,
- позиционное управление заданным углом при наличии совместимого привода и обратной связи,
- погодозависимое регулирование температуры подачи по наружному датчику,
- ограничение температуры обратной линии для защиты теплогенератора,
- изменение доли рециркуляции для стабилизации температуры потребителя.
Время перемещения, например 60 или 120 секунд на полный ход, определяется конкретным электроприводом и не является фиксированной характеристикой клапана. В узлах смешения датчик температуры устанавливают после участка, на котором потоки успевают перемешаться. Иначе автоматика может реагировать на локальную температуру, вызывая колебания положения затвора.
Преимущества в эксплуатации
Поворотная схема полезна там, где требуется плавно менять температуру без частого переключения трубопроводов. Трехходовая компоновка объединяет два направления в одном устройстве, а фланцы упрощают включение клапана в промышленные контуры. Возможность ручного управления и автоматизации позволяет применять одну конструктивную основу в системах разного уровня сложности.
Таким образом, ESBE 3F50 60 представляет собой трехходовой фланцевый клапан для управления соотношением потоков воды в тепловых установках. Компания «Олниса» поставляет трехходовые клапаны ESBE 3F50 60 для промышленного оборудования и инженерных систем. В ассортименте поставок «Олниса» представлены компоненты трубопроводной арматуры и средства управления технологическими потоками.
