Клапан ESBE 3F80 — надежное решение для регулирования потоков теплоносителя в промышленных системах

ESBE 3F80 представляет собой трехходовой поворотный клапан с фланцевым присоединением, предназначенный для регулирования потоков теплоносителя. Его используют в отопительных контурах, теплообменных установках и тепловых пунктах. Диаметр DN 80 рассчитан на значительные расходы. Трехходовая схема объединяет три патрубка. При работе с насосом и контроллером она изменяет долю горячей воды, сохраняя расход в потребительском контуре при соответствующей обвязке.

Технические характеристики

Параметры ESBE 3F80 определяют его гидравлические возможности и условия применения:

• тип арматуры — трехходовой поворотный смесительный клапан,
• номинальный диаметр — DN 80, соответствующий условному проходу 80 мм,
• номинальное давление корпуса — PN 6, или 0,6 МПа,

• условная пропускная способность Kvs — около 150 м3/ч при перепаде давления 1 бар,
• количество присоединительных патрубков — 3,
• присоединение к трубопроводу — фланцевое,
• угол рабочего поворота регулирующего органа — 90,
• материал корпуса — чугун,
• максимальная температура рабочей воды — до +110 C для типового исполнения,
• основная рабочая среда — вода систем отопления,
• характер регулирования — непрерывное изменение соотношения потоков,
• управление — ручное либо с помощью совместимого поворотного электропривода.

Kvs характеризует расход через полностью открытый расчетный путь. Фактическая подача зависит от перепада давления, сопротивления сети и положения затвора. Для водно-гликолевых смесей учитывают вязкость, плотность и совместимость уплотнений.

Конструкция и функциональные элементы

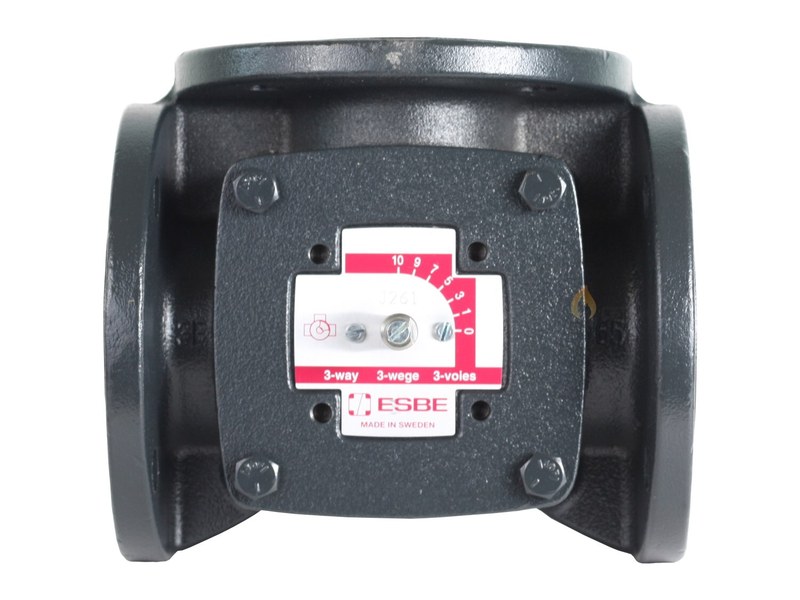

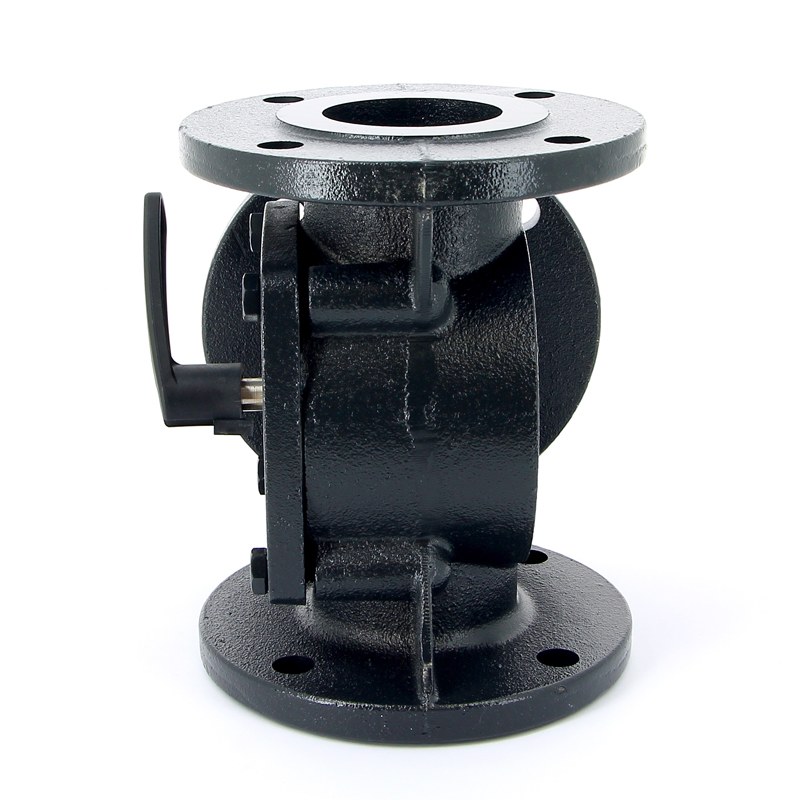

Литой корпус содержит три канала и поворотный затвор. Вращение штока изменяет проходные сечения. Конструкция включает:

• чугунный корпус, воспринимающий внутреннее давление и нагрузку от фланцев,
• три присоединительных патрубка для подачи, возврата и смешанного потока,
• поворотный регулирующий элемент, распределяющий проходные сечения каналов,
• шток, передающий вращающий момент от рукоятки либо привода,
• уплотнения штока, ограничивающие утечку рабочей жидкости наружу,
• присоединительный узел привода, обеспечивающий механическое сопряжение,
• маркировку портов и направления вращения для соблюдения гидравлической схемы.

Фланцы требуют соосности и равномерной затяжки. Прокладка должна соответствовать давлению, температуре и составу среды. Трубопровод не должен нагружать корпус изгибающим моментом.

Принцип действия и гидравлические зависимости

В режиме смешения два входящих потока соединяются в третьем патрубке. Поворот затвора изменяет их соотношение. При одинаковой теплоемкости температура рассчитывается по формуле Tсм = (G1 × T1 + G2 × T2) / (G1 + G2), где G обозначает массовые расходы. Например, при температуре горячего потока 80 C, обратного потока 40 C и равных расходах расчетная температура смеси составляет 60 C. Результат зависит от геометрии затвора и баланса давления: поворот на 10 не гарантирует пропорционального изменения температуры. Расход через условно открытый путь оценивают формулой Q = Kvs × √p, если Q задан в м3/ч, а p — в барах. При Kvs 150 м3/ч и перепаде 0,04 бар идеализированный расход составит 30 м3/ч. Для частичного открытия используют текущий Kv; свойства других жидкостей требуют поправок. При перепаде 0,01 бар и Kvs 150 м3/ч расчетная подача составляет 15 м3/ч, а при 0,09 бар — 45 м3/ч. Таким образом, девятикратное увеличение перепада давления повышает расход лишь втрое.

Рабочие режимы

Назначение портов зависит от схемы обвязки. Типовые режимы:

• смесительный режим — объединение горячего и обратного потоков до заданной температуры подачи,
• распределительный режим — перераспределение входящего потока между двумя линиями при допустимой схеме обвязки,
• ручное регулирование — установка угла штока оператором при наладке или проверке,
• автоматическое регулирование — поворот затвора электроприводом по сигналу контроллера,
• промежуточное положение — частичное открытие взаимодействующих каналов для плавного изменения состава смеси.

Контроллер учитывает температуру подачи, наружного воздуха либо заданное значение. Скорость поворота, питание и сигнал управления определяются моделью электропривода.

Монтаж и условия эксплуатации

Перед монтажом проверяют DN 80, PN 6 и схему движения воды. Предусматривают компенсацию тепловых деформаций, фильтрацию и воздухоотвод. Требования:

• размещение клапана в доступной зоне для осмотра штока и фланцев,
• очистку труб от окалины, частиц сварки и монтажного мусора,
• установку подходящих прокладок между плоскими поверхностями фланцев,
• равномерную затяжку болтов крест-накрест без перекоса корпуса,
• проверку свободного поворота штока на полный рабочий угол 90,
• проверку герметичности соединений после заполнения и удаления воздуха,
• контроль устойчивости температурного регулирования при рабочих расходах в узле подачи.

При установке учитывают температурные пределы арматуры и нагрузки труб. Работоспособность клапана зависит от качества воды: твердые включения способны повредить сопряжения затвора и ускорить износ уплотнений. Для предупреждения кавитации проверяют перепад давления и температуру воды. Чрезмерный перепад вызывает шум, вибрацию и износ затвора.

Таким образом, ESBE 3F80 регулирует распределение потоков и температуру воды в отопительных системах. Ресурс узла зависит от гидравлических условий, монтажа и привода. Компания «Олниса» поставляет клапаны ESBE 3F80 для промышленных объектов и инженерных сетей. В ассортимент поставок «Олниса» входит трубопроводная арматура и компоненты промышленной автоматизации.
