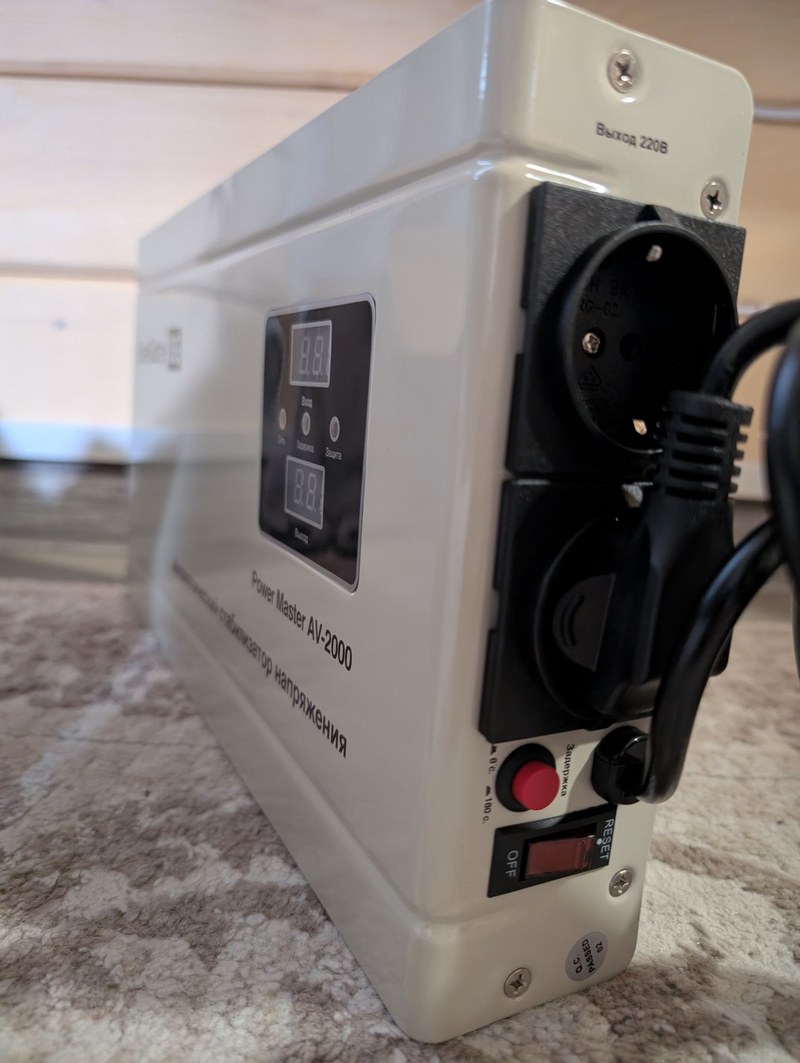

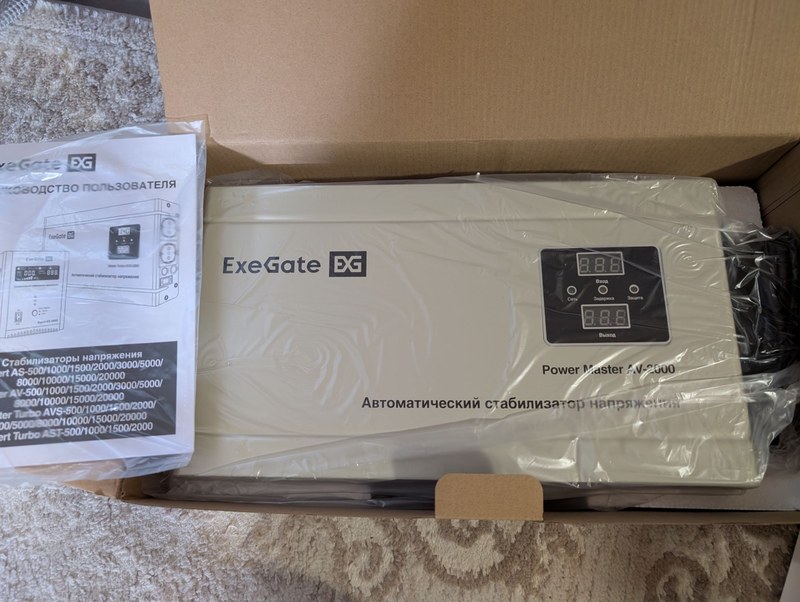

Стабилизатор ExeGate Master AV 2000 2000 ВА — защита подключенных устройств при нестабильной электросети

ExeGate Master AV-2000 представляет оборудование электропитания с обозначенной полной мощностью 2000 ВА. Эта величина не равна активной мощности 2000 Вт: реальные ограничения определяются коэффициентом мощности нагрузки, ее пусковыми токами и параметрами сети. Устройства данного класса используют в цепях вычислительной техники, связи и автоматики. Для надежной эксплуатации важны устойчивость сетевого напряжения, тепловой режим и характер потребления подключенных приборов.

Технические характеристики

Ключевой показатель Master AV-2000 — 2000 ВА. Он не определяет автоматически диапазон стабилизации, мощность в ваттах или наличие аккумулятора. Для расчетов используют следующие величины:

• номинальная полная мощность — 2000 ВА, или 2 кВА,
• расчетный ток при напряжении 230 В — 8,70 А, если принять коэффициент мощности равным 1 и пренебречь потерями,
• расчетный ток при напряжении 220 В — 9,09 А при тех же допущениях,
• частота рассматриваемой однофазной сети — 50 Гц, период колебаний — 20 мс,
• активная мощность при условном коэффициенте мощности 0,6 — 1200 Вт, при 0,7 — 1400 Вт, при 0,8 — 1600 Вт,
• условный эксплуатационный резерв 20 % от полной мощности — 400 ВА, расчетная рабочая нагрузка — 1600 ВА,
• условный эксплуатационный резерв 30 % — 600 ВА, расчетная рабочая нагрузка — 1400 ВА.

Указанные токи, мощности и резервы являются инженерными расчетами, а не паспортными пределами ExeGate. Выходное напряжение, точность регулирования и допустимую активную мощность уточняют по документации.

Принцип работы

Работу аппаратов данного класса рассматривают по сетевому, регулирующему и защитному режимам:

• контроль входного напряжения измерительным узлом и сравнение текущего значения с установленными порогами,
• передача энергии нагрузке через основной силовой тракт при допустимых параметрах питающей сети,
• коррекция отклонения напряжения посредством предусмотренного конструкцией регулирующего элемента,
• ограничение последствий перегрузки при превышении допустимого тока или нагреве силовых компонентов,
• отключение выходной цепи при нарушениях, на которые рассчитана защитная автоматика.

Алгоритм определяется конкретной схемой. Обозначение AV не подтверждает наличия аккумулятора или инвертора: коррекция напряжения и питание при исчезновении сети — разные функции.

Конструкция и основные узлы

Для исполнения электрических функций аппаратам данного класса необходимы взаимосвязанные узлы:

• входная коммутация и защитные элементы, отделяющие неисправную цепь от питающей сети,
• измерительная часть, фиксирующая изменение действующего значения напряжения,
• силовой преобразующий или регулирующий узел, обеспечивающий требуемый режим передачи энергии,
• цепи управления и индикации, отображающие состояние аппарата при наличии соответствующего интерфейса,
• выходные соединения, проводники и контактные группы, рассчитанные на допустимую токовую нагрузку,
• теплоотводящие элементы и вентиляционные каналы, предотвращающие локальный перегрев.

Состав блоков зависит от версии устройства. Тип выходных соединений, способ охлаждения и конструкция корпуса устанавливаются по паспорту конкретного исполнения.

Нагрузочные режимы и расчеты

Для однофазной цепи полная мощность S = U × I, а активная P = S ×, где — полный коэффициент мощности. Например, потребитель мощностью 900 Вт при = 0,75 создает нагрузку 1200 ВА. При условном лимите 1600 ВА резерв составляет 400 ВА. Для сети 230 В отклонение ±10 % соответствует 207–253 В; расчет не задает реальный диапазон регулирования Master AV-2000. При распределении нагрузки учитываются различные электрические сценарии:

• постоянная нагрузка с почти неизменным потреблением и умеренным нагревом силовых элементов,
• импульсная нагрузка от блоков питания, создающая кратковременные пики входного тока,
• реактивная нагрузка с фазовым сдвигом между током и напряжением,
• пусковой режим электродвигателя или трансформатора с повышенным током включения,
• длительная работа при снижении входного напряжения, повышающая ток в отдельных участках схемы.

Два устройства по 450 и 300 Вт с коэффициентами мощности 0,9 и 0,6 потребляют соответственно 500 и 500 ВА. Вместе они дают 1000 ВА, хотя сумма активных мощностей равна 750 Вт.

Режимы защиты и эксплуатационные ограничения

Мощность 2000 ВА не определяет пороги защит, задержку повторного пуска или время отключения. В зависимости от схемы рассматриваются такие состояния:

• нормальный сетевой режим без превышения допустимого тока и температуры,
• режим пониженного либо повышенного входного напряжения в пределах возможностей регулирования,
• кратковременную перегрузку с контролем продолжительности и теплового состояния,
• короткое замыкание на выходе, требующее быстрого ограничения тока либо размыкания цепи,
• восстановление после аварии с соблюдением установленного изготовителем порядка повторного пуска.

Размещать аппарат следует с учетом теплоотвода и защиты от влаги. При удвоении тока потери на проводнике с постоянным сопротивлением возрастают в 4 раза: Pпот = I2R. Поэтому опасны плохие контакты и перекрытие вентиляционных отверстий.

Таким образом, ExeGate Master AV-2000 характеризуется полной мощностью 2000 ВА. Электрические расчеты позволяют оценить нагрузку, однако рабочие диапазоны, защитные уставки и функции резервирования должны подтверждаться документацией на конкретное исполнение. Компания «Олниса» осуществляет поставки промышленного электротехнического оборудования, включая решения для организации электропитания. В ассортименте компании представлена продукция для производственной, инженерной и информационной инфраструктуры. «Олниса» обеспечивает поставку оборудования для предприятий и организаций различных отраслей.
