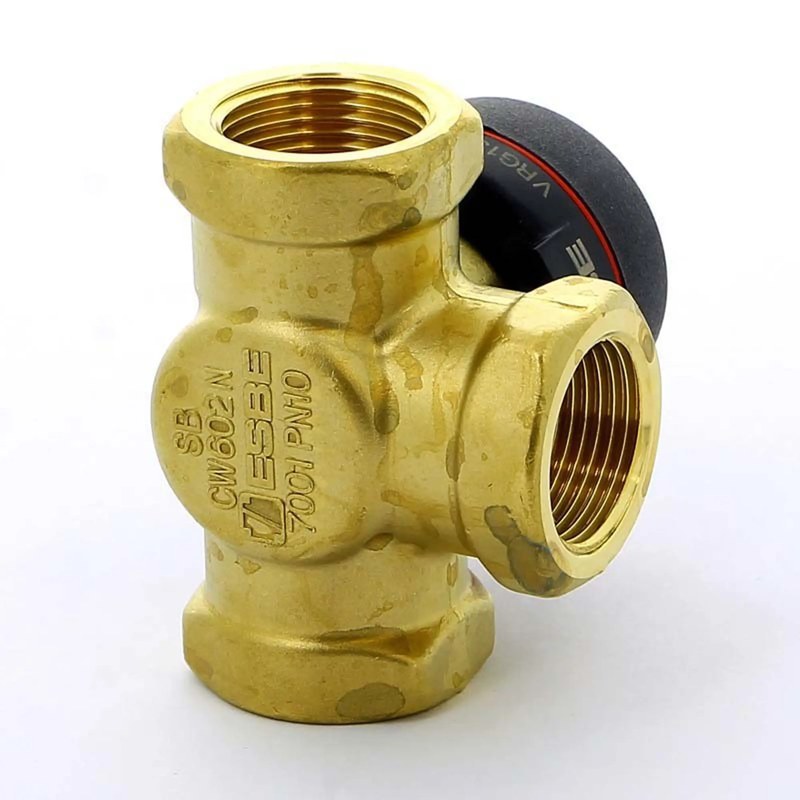

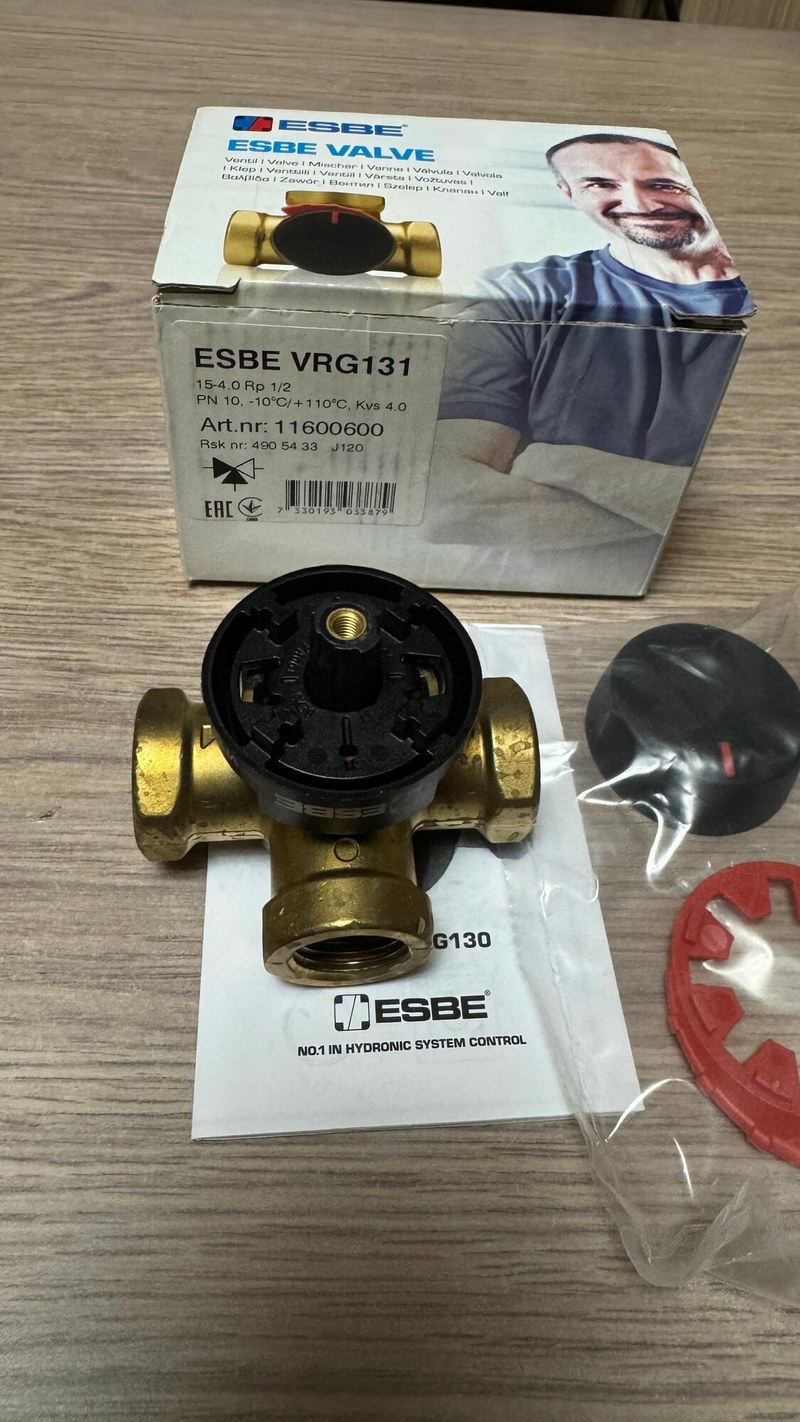

Трехходовой клапан ESBE 7001 — надежное регулирование потоков теплоносителя в системах отопления

Трехходовые клапаны ESBE 7001 относятся к трубопроводной регулирующей арматуре, применяемой для перераспределения и смешивания потоков теплоносителя в инженерных системах. Основная функциональная задача таких устройств заключается в изменении соотношения расходов между тремя присоединительными патрубками. Это позволяет регулировать температуру рабочей среды, поддерживать расчетные гидравлические условия и управлять теплопередачей в отдельных контурах.

Технические характеристики

Рабочие параметры трехходового клапана определяются геометрией проточной части, материалами уплотнений, характеристиками регулирующего элемента и условиями эксплуатации. Для инженерного анализа используются следующие показатели:

• Количество присоединительных патрубков — 3,
• Количество основных направлений движения среды — 2,
• Угол полного поворота типового роторного затвора — 90,
• Расчетное номинальное давление трубопроводного контура — PN 10 или PN 16,
• Примерный диапазон условных проходов рассматриваемых систем — DN 15–50,
• Расчетная температура теплоносителя — от +5 до +110 C,
• Типовой диапазон коэффициента пропускной способности Kv — 1–40 м3/ч,
• Расчетный перепад давления на регулирующем участке — 10–100 кПа,
• Диапазон управляющего воздействия — 0–100 % полного хода,
• Количество функциональных гидравлических схем — 2: смешение и разделение потоков.

Приведенные диапазоны характеризуют возможные условия проектирования. Допустимые значения давления, температуры, Kv и диаметра непосредственно для ESBE 7001 необходимо устанавливать по паспорту конкретного исполнения.

Конструкция и функциональные элементы

Конструктивная схема трехходовой арматуры предусматривает наличие общего проточного канала и двух каналов, расход через которые изменяется при перемещении регулирующего органа. Состав основных узлов определяется механизмом регулирования:

• Корпус — несущий элемент с тремя гидравлическими присоединениями, воспринимающий внутреннее давление,
• Регулирующий орган — поворотный сектор, ротор или иной затвор, изменяющий проходное сечение,
• Шток — механическая связь между регулирующим органом и приводным механизмом,
• Уплотнения — элементы ограничения внутренних перетечек и наружных утечек,
• Присоединительные патрубки — участки сопряжения клапана с трубопроводной системой,
• Приводной интерфейс — узел передачи крутящего момента от рукоятки либо совместимого электропривода.

При поворотном регулировании положение затвора определяет относительную площадь проходных окон. Изменение площади вызывает перераспределение гидравлических сопротивлений между ветвями.

Принцип работы и гидравлические зависимости

Функционирование трехходового клапана основано на изменении сопротивления отдельных проточных направлений. Для несжимаемой жидкости расход определяется перепадом давления и пропускной способностью регулирующего участка. В инженерных расчетах используется зависимость Q = Kv√(p/100), где Q выражается в м3/ч, p — в кПа, а плотность жидкости принимается близкой к 1000 кг/м3. Например, при Kv = 10 м3/ч и перепаде давления 25 кПа расчетный расход воды составляет 5 м3/ч. При увеличении перепада до 100 кПа расход возрастает до 10 м3/ч при неизменном положении регулирующего органа. Для трехходового клапана выделяют следующие процессы:

• Изменение эффективного проходного сечения при перемещении затвора,
• Перераспределение расхода между двумя гидравлическими ветвями,
• Формирование результирующей температуры при соединении потоков,
• Изменение давления в присоединенных трубопроводных участках,
• Стабилизация регулируемого параметра при наличии внешнего управляющего контура.

Реальная расходная характеристика зависит от внутренней геометрии, насосного напора и сопротивления трубопроводов. Поэтому линейное изменение угла поворота не обязательно соответствует линейному изменению расхода.

Режимы эксплуатации

Трехходовая регулирующая арматура может функционировать в нескольких гидравлических режимах. Их реализация определяется схемой подключения и допустимым направлением движения теплоносителя:

• Режим смешения — объединение горячего и охлажденного потоков с формированием общей температуры на выходе,
• Режим разделения — распределение входящего потока между двумя выходными направлениями,
• Промежуточное регулирование — одновременное частичное открытие рабочих каналов,
• Крайнее положение затвора — преимущественное направление расхода через один канал,
• Автоматическое регулирование — изменение положения регулирующего органа по сигналу внешнего контроллера при наличии совместимого привода,
• Ручное управление — установка требуемого положения механическим воздействием при соответствующем исполнении.

При смешении температура определяется тепловым балансом. Для воды с близкими значениями теплоемкости используется выражение Tсм = (Q1T1 + Q2T2)/(Q1 + Q2). Если первый поток имеет температуру 80 C и расход 2 м3/ч, а второй — 40 C и расход 3 м3/ч, расчетная температура смеси составляет 56 C. Полученное значение справедливо при отсутствии существенных тепловых потерь.

Особенности регулирования

Эффективность трехходового клапана определяется не только механическим положением затвора, но и гидравлическими характеристиками всей системы. Существенное значение имеет авторитет регулирующего органа, отражающий отношение перепада давления на клапане к суммарному расчетному перепаду регулируемого участка. Для устойчивого регулирования необходимо учитывать следующие факторы:

• Соответствие пропускной способности расчетному расходу теплоносителя,
• Влияние сопротивления трубопроводов на фактическую расходную характеристику,
• Изменение насосного напора при перераспределении потоков,
• Вероятность кавитации при повышенных локальных перепадах давления,
• Наличие загрязнений, увеличивающих сопротивление проточных каналов,
• Тепловую инерционность регулируемого контура и скорость исполнительного механизма.

При чрезмерно высокой пропускной способности клапана значительная часть регулирования может сосредоточиваться на небольшом участке хода. Недостаточная пропускная способность, напротив, ограничивает максимальный расход и увеличивает потери давления.

Применение в инженерных системах

Трехходовые клапаны рассматриваемого типа применяются в схемах, где требуется управляемое взаимодействие потоков с различными температурами или направлениями движения:

• Системы водяного отопления — регулирование температуры подачи в отопительных контурах,
• Тепловые пункты — организация смешения потоков при заданных гидравлических условиях,
• Контуры теплого пола — снижение температуры поступающего теплоносителя,
• Вентиляционные установки — управление температурным режимом водяных теплообменников,
• Технологические установки — перераспределение жидкости между функциональными ветвями,
• Системы рециркуляции — изменение соотношения возвратного и основного потоков.

Допустимость конкретного применения определяется рабочей средой, температурой, давлением и совместимостью материалов клапана с условиями эксплуатации.

Таким образом, трехходовые клапаны ESBE 7001 рассматриваются как элементы управления потоками в теплотехнических и трубопроводных системах. Их функциональная эффективность зависит от гидравлической схемы, характеристики регулирующего органа, перепада давления и способа управления. Для достоверного определения предельных эксплуатационных параметров необходимо использовать заводскую документацию конкретной модификации. Компания «Олниса» осуществляет поставки промышленного оборудования и компонентов трубопроводной автоматики. В ассортименте поставляемой продукции представлены технические решения для промышленной и инженерной инфраструктуры. «Олниса» — поставщик оборудования для предприятий, эксплуатирующих системы теплоснабжения, автоматизации и управления технологическими процессами.
