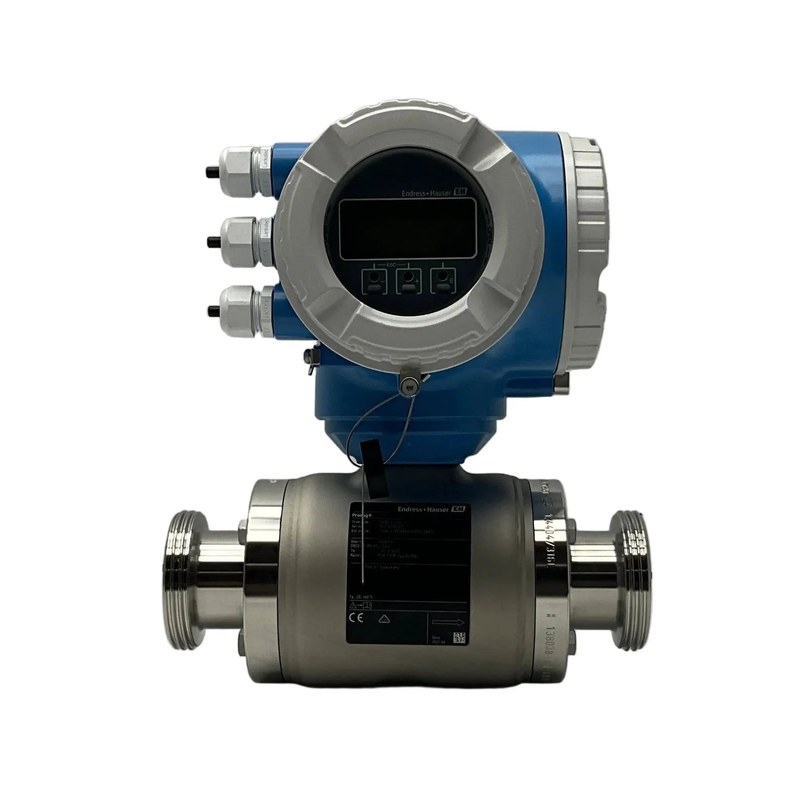

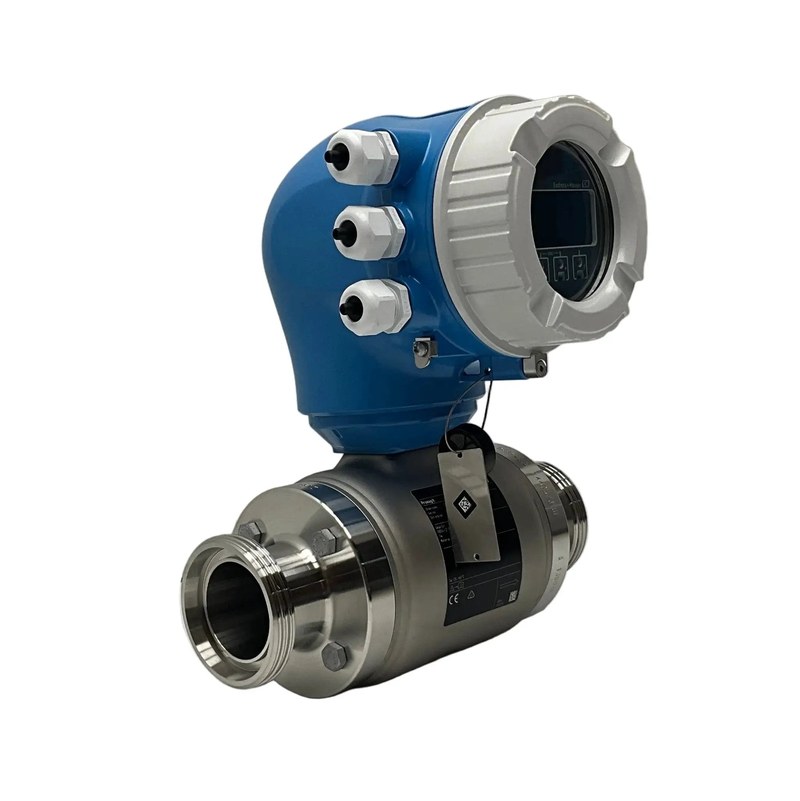

Электромагнитный расходомер Endress+Hauser Promag 300: особенности конструкции и принципы работы
Endress+Hauser Proline Promag 300 — семейство электромагнитных расходомеров с компактным преобразователем Proline 300. Оборудование измеряет объёмный расход электропроводных жидкостей в химическом производстве, водоподготовке, пищевой отрасли и коммунальных сетях.
Технические характеристики
Пределы измерений и свойства материалов зависят от исполнения. Основные параметры серии:
- измеряемая величина — объёмный расход в м3/ч, л/с и других единицах,
- метод измерения — электромагнитная индукция на основе закона Фарадея,
- рабочая скорость потока — ориентировочно 0,01–10 м/с с учётом характеристик сенсора,
- проводимость среды — обычно не менее 5 мкСм/см, с особыми условиями для отдельных жидкостей,
- основная погрешность — типовое исполнение порядка ±0,5 % показания с добавкой ±1 мм/с,
- повторяемость — ориентировочно ±0,1 % показания в установленных условиях,
- условный проход — от DN 2 у отдельных гигиенических датчиков до DN 2000 у крупных водных исполнений,
- номинальное давление — фланцевые варианты PN 10, PN 16 и PN 40, согласно комплектации,
- температура жидкости — до +150 C в соответствующих технологических вариантах,
- температура воздуха — обычно −40...+60 C с ограничениями для отдельных опций,
- питание — 24 В постоянного тока или около 100–240 В переменного тока, в зависимости от версии,
- токовый выход — 4–20 мА с поддержкой HART при наличии подходящей электроники,
- дискретные функции — импульсный, частотный, переключающий либо релейный канал по комплектации,
- цифровые интерфейсы — варианты Modbus RS485, EtherNet/IP, PROFINET и других протоколов,
- защита преобразователя — обычно IP66/IP67, степень защиты сенсора определяется его вариантом.
При одинаковой скорости расход через DN 100 приблизительно в 16 раз выше, чем через DN 25. Диапазон в м3/ч зависит от диаметра.
Конструкция
Преобразователь размещён на сенсоре. Изолированная футеровкой труба снабжена электродами. Материалы зависят от температуры и химической активности жидкости. Конструктивная схема включает:
- измерительную трубу с фланцевым либо гигиеническим присоединением,
- катушки возбуждения для формирования магнитного поля,
- два измерительных электрода и дополнительные элементы контроля в отдельных версиях,
- футеровку из PTFE, PFA, полиуретана или иного предусмотренного материала,
- электронный преобразователь с процессором и энергонезависимым хранением настроек,
- локальный дисплей и средства управления в исполнениях с индикацией,
- герметизированные вводы и модули электрических выходов.
Измерительная секция не содержит сужающих вставок. Допустимость материалов определяется паспортом сенсора и свойствами рабочей среды.
Принцип работы
Движущаяся электропроводная жидкость пересекает магнитное поле и индуцирует напряжение между электродами. В приближённой модели U = B · D · v, где B — магнитная индукция, D — расстояние между электродами, v — средняя скорость. Расход вычисляется как Q = v · D2/4. Поправочные коэффициенты фиксируются при заводской калибровке. Измерительный цикл содержит последовательные операции:
- возбуждение магнитного поля катушками,
- регистрацию электрического напряжения на электродах,
- компенсацию помех и нестабильности нулевого сигнала,
- определение средней скорости жидкости,
- расчёт мгновенного расхода и накопленного объёма,
- передачу результатов в систему автоматизации.
Смена полярности поля ограничивает поляризацию электродов. Фильтрация помех не устраняет ошибки от пустой трубы.
Режимы и диагностика
Promag 300 применяют в непрерывном мониторинге и технологическом учёте. Часть возможностей зависит от версии программного обеспечения и коммуникационного модуля. Функциональность охватывает:
- индикацию расхода, скорости потока и показаний сумматоров,
- учёт прямого и обратного направления движения среды,
- настройку единиц, масштабирования токового выхода и демпфирования,
- сигнализацию неисправностей и регистрацию диагностических сообщений,
- контроль заполнения трубы в исполнениях с соответствующей функцией,
- самодиагностику и проверки Heartbeat Technology в поддерживаемых версиях,
- обмен данными по 4–20 мА HART либо выбранной цифровой сети,
- локальное управление и веб-доступ при наличии нужного интерфейса.
Heartbeat Technology позволяет контролировать измерительный тракт без демонтажа. Встроенная проверка не заменяет обязательную метрологическую поверку, если она предусмотрена нормами.
Монтаж и эксплуатация
Для устойчивых показаний требуется заполненный измерительный участок. Воздушные включения, отложения на электродах и ошибки заземления искажают измерения. Длина прямых участков зависит от сенсора и гидравлических условий. При установке проверяют:
- ориентацию электродов относительно вероятных газовых скоплений,
- расположение расходомера на постоянно заполненном участке трубы,
- уравнивание потенциалов корпуса, трубопровода и жидкости,
- расстояния до отводов, клапанов и насосов по монтажной инструкции,
- химическую совместимость футеровки, электродов и уплотнений,
- герметичность кабельных вводов и электрических подключений,
- параметры аварийного выхода и сетевого обмена.
Таким образом, Promag 300 измеряет расход проводящих жидкостей при соблюдении требований к среде, монтажу и исполнению сенсора. Компания «Олниса» осуществляет поставку расходомеров Endress+Hauser и другого промышленного оборудования. В ассортименте поставок «Олниса» представлены приборы семейства Promag 300 для технологических трубопроводов и систем учёта.
