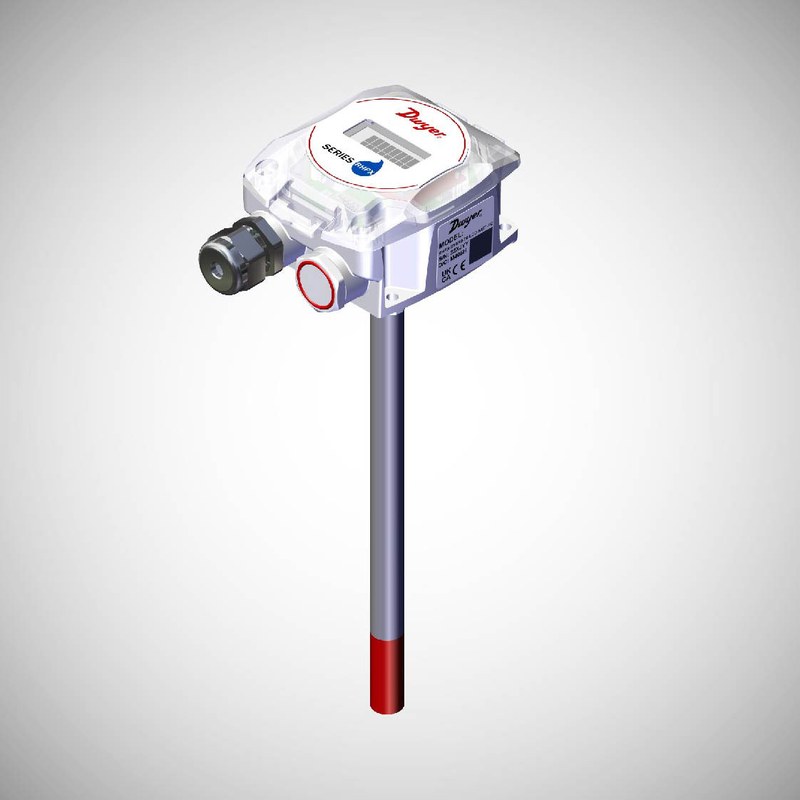

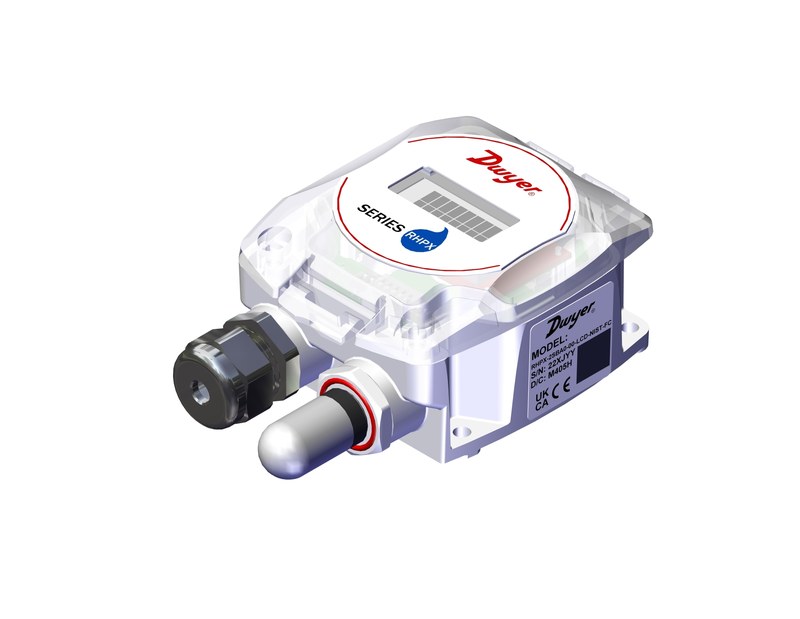

Датчик Dwyer RHPX — надежный контроль параметров микроклимата в системах автоматизации

Dwyer RHPX измеряет относительную влажность воздуха в инженерных системах. Электрический выход применяется для мониторинга воздуха и управления вентиляцией, увлажнением либо осушением. Подключение зависит от исполнения прибора RHPX. Относительная влажность — отношение парциального давления водяного пара к давлению его насыщения при той же температуре. Значение 60 % RH характеризует степень насыщения, а не долю воды в объеме воздуха. При нагревании воздуха показатель RH обычно снижается даже при неизменной массе содержащегося пара.

Технические характеристики

Параметры RHPX зависят от исполнения. Ниже приведены физический диапазон величины, расчетные параметры унифицированных интерфейсов и ориентиры для приборов этого класса:

• измеряемая величина — относительная влажность в пределах физической шкалы 0–100 % RH,
• измерительная шкала — 0 % означает сухую среду, 100 % — насыщение при данной температуре,
• ориентировочная погрешность емкостных датчиков данного класса — ±2–3 % RH при нормируемых условиях; допуск RHPX уточняется по исполнению,
• токовый выход — 4–20 мА, если он предусмотрен конфигурацией прибора,
• выход напряжения — 0–10 В, если предусмотрено соответствующее исполнение,
• расчетное напряжение питания контура — 24 В DC; паспортный допустимый диапазон требует уточнения,
• нагрузочный резистор — 250 Ом для получения 1–5 В из тока 4–20 мА,
• условное масштабирование — 0 % RH соответствует 4 мА, 50 % — 12 мА, 100 % — 20 мА,
• крутизна линейной характеристики — 0,16 мА на 1 % RH,
• температура расчетного сравнения сенсоров — 25 C; отклонение температуры влияет на метрологию.

Конструкция и функциональные узлы

Первичный чувствительный элемент, электроника обработки и интерфейсная часть решают разные задачи. Разделение функций обеспечивает преобразование реакции сенсора в сигнал системы управления:

• чувствительный элемент — полимерный емкостный сенсор, изменяющий свойства при поглощении водяного пара,
• измерительный каскад — схема регистрации малых изменений емкости и их преобразования в электрический параметр,
• блок обработки — узел линеаризации и температурной компенсации при наличии такой функции,
• выходной каскад — схема формирования сигнала для входа контроллера,
• корпус и воздушный тракт — механическая защита сенсора при сохранении доступа газовой среды,
• клеммные соединения — контакты питания и сигнала; распиновка зависит от модификации.

Принцип измерения и преобразования

Емкостный принцип основан на зависимости диэлектрической проницаемости чувствительного слоя от содержания влаги. Упрощенная формула емкости: C = 0rS/d, где S — площадь электродов, d — межэлектродный зазор, r — относительная проницаемость. С ростом поглощения пара изменяется r и измеряемая емкость:

• газообмен — водяной пар достигает влагочувствительного слоя,
• первичная реакция — сорбция влаги изменяет диэлектрические свойства полимера,
• измерение — схема определяет изменение емкости и отделяет полезный сигнал от помех,
• коррекция — электроника компенсирует нелинейность и температурное влияние, если это предусмотрено конструкцией,
• вывод — сформированный сигнал поступает на аналоговый вход системы автоматизации.

Для линейно масштабированного диапазона 0–100 % RH ток определяется формулой I = 4 + 0,16 × RH, где I выражен в мА. При 45 % RH получается 11,2 мА. Расчет справедлив только для варианта с выходом 4–20 мА и указанной шкалой.

Режимы работы и интеграция

Режимы формируются логикой внешнего контроллера: преобразователь измеряет влажность, а исполнительными механизмами управляет система автоматики:

• непрерывный мониторинг — наблюдение за влажностью с записью изменений во времени,
• увлажнение — включение оборудования при падении RH ниже заданного порога,
• осушение — запуск удаления влаги при превышении допустимого уровня,
• аварийный контроль — регистрация выхода за границы или неисправности сигнальной линии,
• диспетчеризация — передача измерений на аналоговый вход контроллера.

Применение RHPX обеспечивает непрерывную передачу данных о влажности без ручных обходов. Измерения востребованы в вентиляционных установках, складских помещениях, технологических камерах и производственных зонах. Своевременное выявление повышенной влажности помогает снижать вероятность конденсации и отклонений микроклимата.

Таким образом, Dwyer RHPX служит источником измерительных данных в контуре контроля влажности. Надежность результата зависит от модификации, условий установки и соответствия интерфейса схеме автоматики. Числовые примеры в статье не заменяют паспорт изделия. Компания «Олниса» поставляет промышленное оборудование Dwyer для систем автоматизации и контроля воздушной среды. Поставки измерительных компонентов «Олниса» предназначены для предприятий, эксплуатирующих инженерные сети и технологические установки. Dwyer RHPX относится к категории оборудования, поставляемого для задач промышленного мониторинга.
