Смесительный узел ESBE GRA211 61042100 — эффективное управление температурой и циркуляцией теплоносителя
ESBE GRA211 61042100 — готовый насосно-смесительный узел, предназначенный для регулирования температуры и обеспечения циркуляции теплоносителя в водяных системах отопления. Оборудование объединяет трехходовой регулирующий клапан, циркуляционный насос, электропривод и вспомогательную трубопроводную арматуру в единую гидравлическую конструкцию.
Технические характеристики
Основные параметры смесительного узла ESBE GRA211 61042100:
- бренд — ESBE,
- категория — насосно-смесительный узел,
- серия — GRA200,
- модель — GRA211,
- артикул — 61042100,
- номинальный диаметр — DN25,
- тип регулирования — трехходовое смешивание,
- циркуляционный насос — Wilo PARA 25/6,
- электропривод — ESBE ARA661,
- напряжение питания привода — 230 В AC,
- управляющий сигнал — трехпозиционный,
- присоединение I — G 1",
- присоединение J — G 1½",
- класс рабочего давления — PN6,
- максимальное рабочее давление — 0,6 МПа,
- обратный клапан — предусмотрен,
- запорные клапаны с термометрами — предусмотрены,
- масса — 5,8 кг.
Особенности конструкции

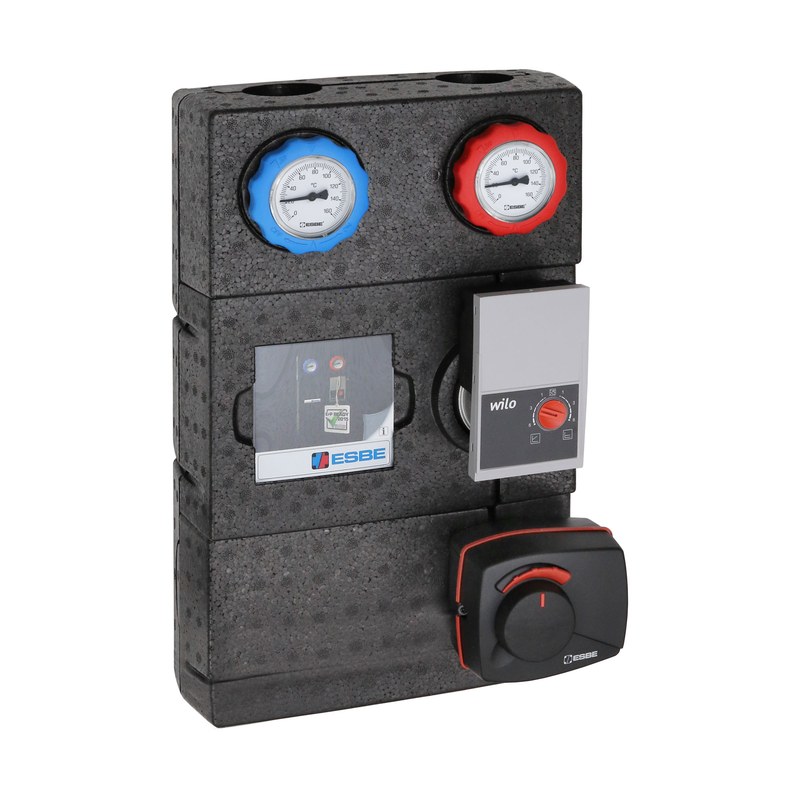

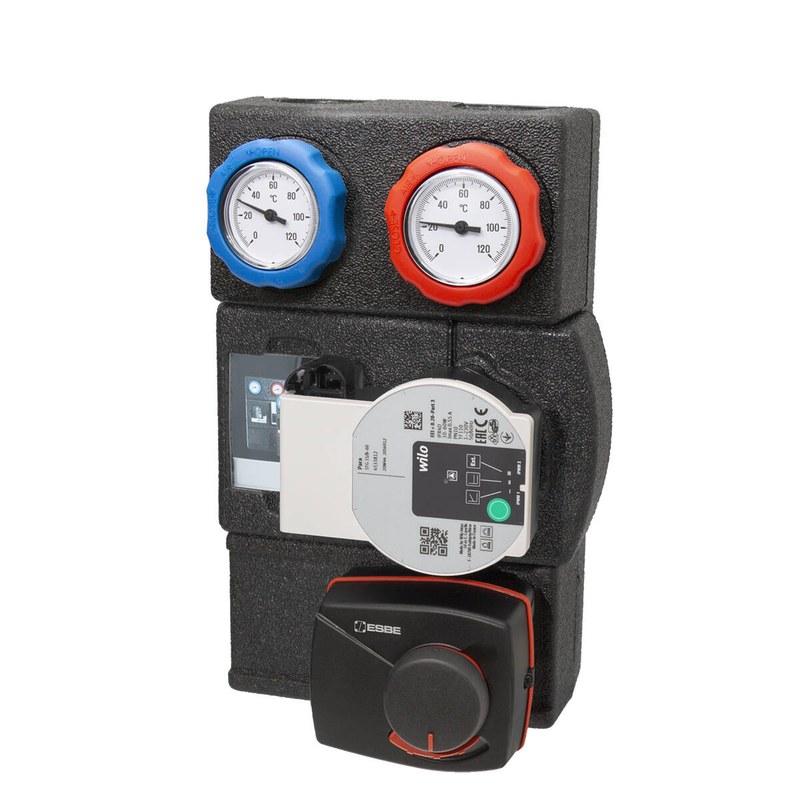

Смесительный узел ESBE GRA211 61042100 представляет собой предварительно собранную гидравлическую группу, компоненты которой расположены в компактном теплоизоляционном корпусе. Конструкция объединяет подающий и обратный трубопроводные участки, регулирующую арматуру и насосное оборудование, обеспечивая организованное движение теплоносителя в отопительном контуре. Основным регулирующим элементом служит трехходовой ротационный клапан прогрессивного действия. Его внутренний поворотный механизм изменяет проходное сечение соединенных каналов и определяет соотношение горячей воды, поступающей от источника тепла, и охлажденного теплоносителя, возвращающегося из отопительной системы. При необходимости снижения температуры подачи клапан увеличивает долю жидкости из обратного трубопровода. Если потребность в тепловой энергии возрастает, регулирующий механизм открывает больший проход для горячего потока. В результате на выходе смесительного узла формируется теплоноситель с температурой, зависящей от положения клапана и текущих гидравлических условий.
Области применения
ESBE GRA211 61042100 используется в системах водяного отопления с регулируемой температурой теплоносителя. Основными направлениями эксплуатации являются:
- насосно-смесительные группы теплых полов,
- низкотемпературные отопительные контуры,
- комбинированные радиаторные системы,
- отопление частных жилых домов,
- тепловые узлы многоквартирных зданий,
- системы теплоснабжения административных помещений,
- отопительные установки коммерческих объектов,
- распределительные коллекторные системы,
- отопление производственных помещений,
- управление отдельными температурными зонами,
- системы с несколькими циркуляционными контурами,
- модернизация существующих котельных установок,
- автоматизированные системы погодозависимого регулирования,
- гидравлические распределительные узлы инженерных сетей.
Компания «Олниса» занимается поставками трубопроводной арматуры и насосно-смесительного оборудования ESBE, включая модель GRA211 61042100. Покупателям предоставляются технические консультации по гидравлическим характеристикам, присоединительным размерам, составу группы и совместимости управляющих устройств. Компания оперативно рассматривает заявки и организует доставку оборудования по всей стране.
Преимущества
Ключевые эксплуатационные достоинства смесительного узла ESBE GRA211 связаны с его комплексной конструкцией и возможностями температурного регулирования. Основными преимуществами являются:
- объединение циркуляции и смешивания теплоносителя в одном устройстве,
- уменьшение количества отдельных компонентов при комплектации теплового узла,
- плавное изменение температуры подачи,
- возможность организации независимого отопительного контура,
- удобное взаимодействие с внешними автоматическими контроллерами,
- поддержание циркуляции жидкости при изменении степени смешивания,
- сокращение непроизводительных тепловых потерь благодаря изоляции,
- наглядный контроль температуры подающей и обратной линий,
- снижение риска нежелательной обратной циркуляции,
- компактное размещение инженерного оборудования,
- упрощение подбора совместимой гидравлической арматуры,
- возможность эксплуатации с предусмотренными незамерзающими теплоносителями,
- удобство доступа к основным функциональным компонентам,
- пригодность для модернизации существующих систем отопления.
Таким образом, ESBE GRA211 61042100 — готовый насосно-смесительный узел, предназначенный для регулирования температуры и обеспечения циркуляции теплоносителя в отопительных системах. Комплектная конструкция объединяет трехходовой клапан, электропривод, циркуляционный насос и вспомогательные гидравлические элементы.
