Дифференциальное реле давления DUNGS LGW 3 A2 272337 — надежный контроль воздушного потока в горелочных системах

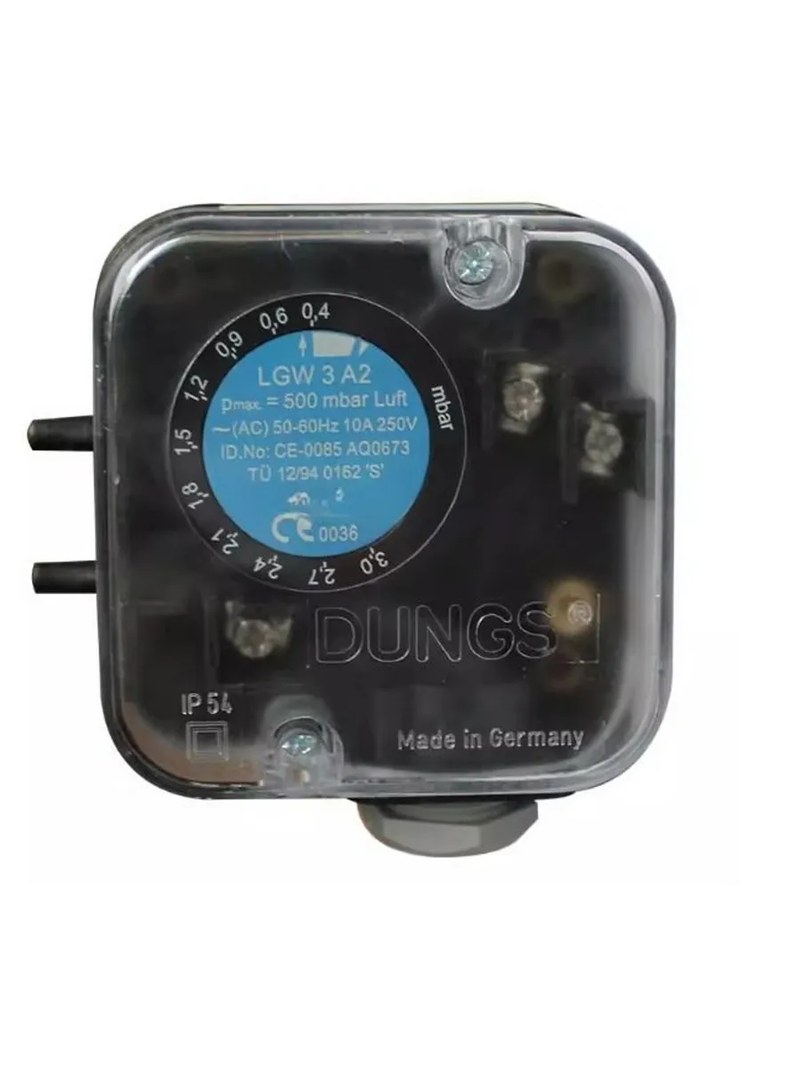

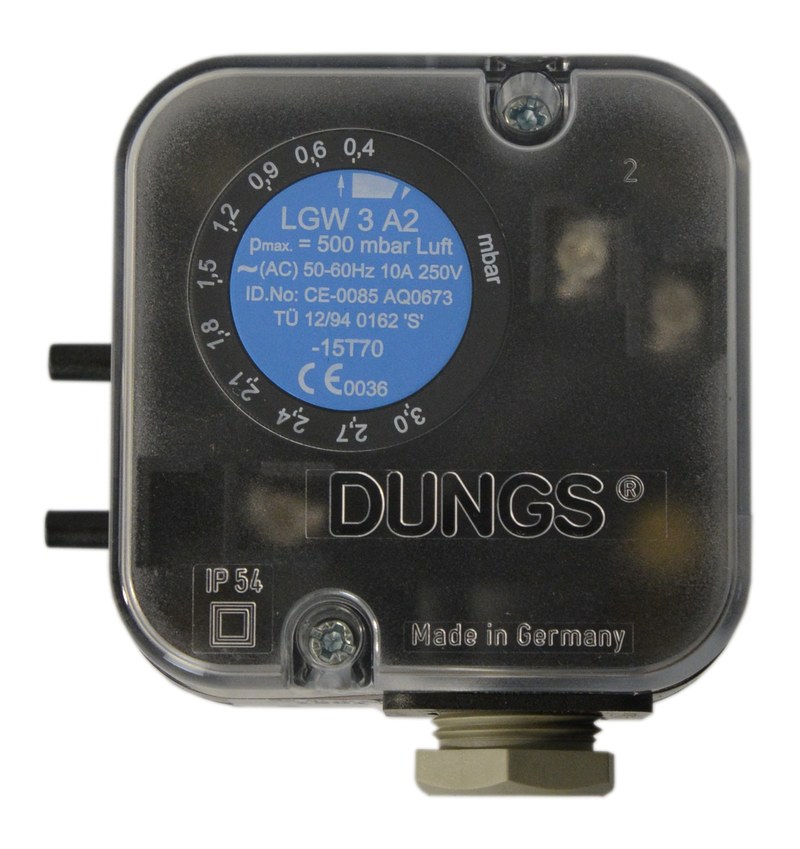

DUNGS LGW 3 A2 272337 — регулируемое дифференциальное реле давления, предназначенное для контроля воздушных и газовоздушных сред в автоматизированных теплотехнических установках. Прибор отслеживает изменение давления относительно установленной величины и переключает электрические контакты при достижении заданного порога. Такая функция необходима для подтверждения условий работы вентиляторов, воздуховодов и устройств подачи воздуха на горение.

Технические характеристики

Основные параметры дифференциального реле давления DUNGS LGW 3 A2 272337:

• бренд — DUNGS,
• категория — дифференциальное реле давления,
• серия — LGW...A2,
• модель — LGW 3 A2,
• артикул — 272337,
• диапазон настройки — 0,4–3 мбар,
• дифференциал переключения — не более 0,3 мбар,
• максимальное рабочее давление — 500 мбар,
• допуск настройки — ±15%,
• минимальный допуск у нижней границы — ±0,1 мбар,
• контактная система — переключающая NO/NC,
• материал мембраны — NBR,
• материал корпуса — поликарбонат,
• присоединение давления — штуцеры диаметром 4,6 мм,
• электрическое подключение — винтовые клеммы,
• кабельный ввод — M20 × 1,5,
• степень защиты корпуса — IP54,
• температура рабочей среды — от −15 до +70 °C,
• тип регулирования — механический,
• питание измерительного механизма — не требуется.

Особенности конструкции

Реле давления DUNGS LGW 3 A2 272337 выполнено в компактном корпусе из поликарбоната, внутри которого расположены чувствительная мембрана, регулировочная пружина и электрический микропереключатель. Конструкция преобразует изменение давления рабочей среды в механическое перемещение, вызывающее переключение контактной группы. Измерительная часть состоит из двух полостей, разделенных эластичной мембраной. К каждой полости подводится давление через соответствующий штуцер. Если значения отличаются, на мембрану действует результирующее усилие, величина которого определяется перепадом давления и эффективной площадью чувствительного элемента. Мембрана изготовлена из эластомера NBR, сохраняющего необходимые механические свойства в предусмотренных условиях эксплуатации. Материал обеспечивает упругую деформацию при изменении давления и передачу возникающего усилия на исполнительный механизм.

Области применения

Дифференциальное реле DUNGS LGW 3 A2 272337 используется в системах, где необходимо контролировать небольшие изменения давления воздушной среды. Основными направлениями применения являются:

• контроль давления воздуха в горелочных устройствах,
• подтверждение работы вентиляторов подачи воздуха,
• мониторинг давления в воздуховодах,
• контроль разрежения в дымоходных каналах,
• проверка условий работы топочных агрегатов,
• автоматизация вентиляционных установок,
• обслуживание воздухонагревательных систем,
• контроль перепада давления на фильтрах,
• сигнализация изменения сопротивления воздушного тракта,
• работа в системах кондиционирования,
• контроль удаления продуктов сгорания,
• подключение к цепям блокировки горелочной автоматики,
• мониторинг воздушных каналов котельного оборудования,
• контроль перепада давления в промышленных вентиляционных системах.

Компания «Олниса» занимается поставками компонентов промышленной и горелочной автоматики DUNGS, включая дифференциальное реле давления LGW 3 A2 272337. Покупателям предоставляются технические консультации по диапазонам настройки, электрическим характеристикам, вариантам подключения и совместимости оборудования. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Практические достоинства DUNGS LGW 3 A2 272337 связаны с надежностью электромеханического контроля давления и возможностью применения в различных схемах автоматизации. К основным преимуществам относятся:

• обнаружение небольших изменений давления воздушной среды,
• возможность контроля избыточного давления и разрежения,
• передача сигнала при достижении установленного порога,
• отсутствие необходимости в отдельном питании измерительного механизма,
• удобная настройка точки переключения,
• применение одного устройства в различных пневматических схемах,
• механическое переключение без сложной электронной обработки,
• удобное подключение к цепям управления горелочным оборудованием,
• снижение вероятности нестабильного переключения при небольших колебаниях давления,
• компактное размещение возле контролируемого воздушного тракта,
• возможность использования для сигнализации загрязнения фильтров,
• простое подключение измерительных трубок,
• удобство профилактической проверки состояния воздушных систем,
• применимость в схемах защитной блокировки технологического оборудования.

Таким образом, DUNGS LGW 3 A2 272337 — дифференциальное реле давления, предназначенное для контроля воздуха и неагрессивных газообразных сред в теплотехническом оборудовании. Устройство реагирует на изменение перепада давления и преобразует механическое воздействие на чувствительную мембрану в переключение электрических контактов.
