Высокотемпературный термистор EPCOS B57560G104F 100 кОм — прецизионный контроль нагрева электронных систем

EPCOS B57560G104F — высокотемпературный NTC-термистор, предназначенный для преобразования температуры в электрический сигнал посредством изменения сопротивления полупроводникового материала. Компонент используется в измерительных цепях электронного оборудования, где требуется контролировать тепловое состояние рабочих узлов и получать информацию о температурных изменениях с минимальной задержкой.

Технические характеристики

Основные параметры термистора EPCOS B57560G104F представлены ниже:

• бренд — EPCOS (TDK),
• категория — измерительный NTC-термистор,
• серия — G560,
• артикул — B57560G104F,
• номинальное сопротивление при +25 °C — 100 кОм,
• допуск номинального сопротивления — ±1%,
• температурный коэффициент — отрицательный,
• постоянная B25/85 — 4066 К,
• постоянная B25/100 — 4085 К,
• допуск B0/100 — ±1%,
• постоянная времени в воздухе — около 15 с,
• коэффициент рассеяния в воздухе — около 1,3 мВт/К,
• теплоемкость — около 20 мДж/К,
• исполнение — герметизированный выводной компонент.

Особенности конструкции

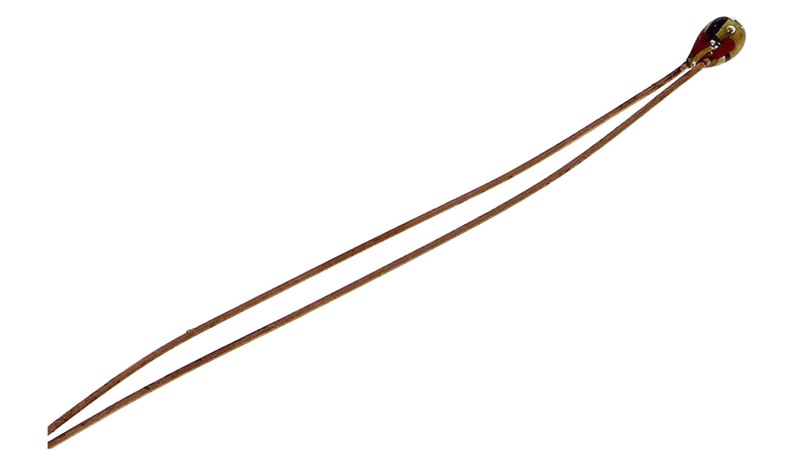

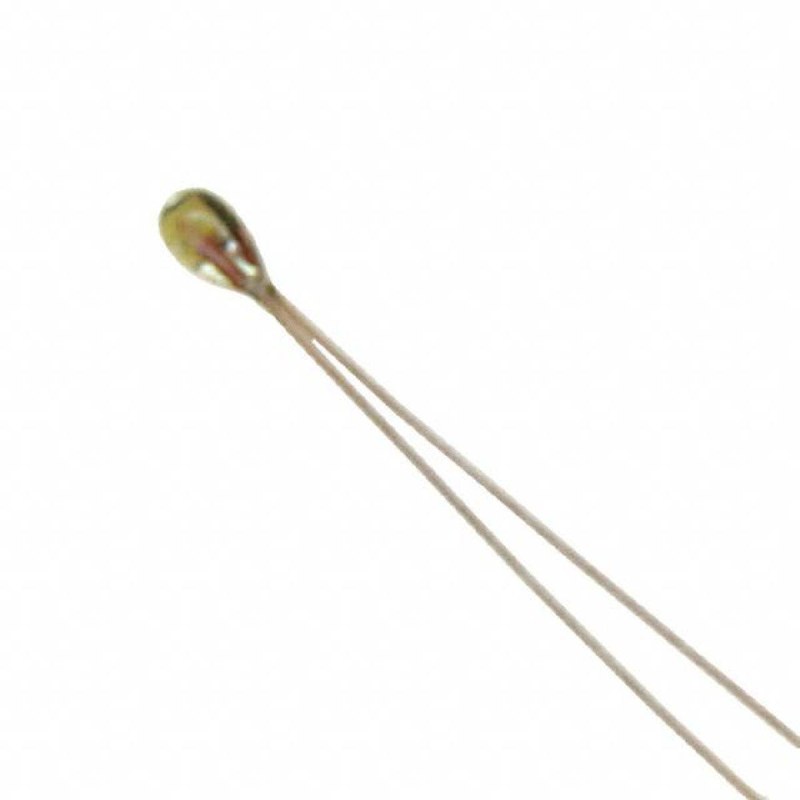

Термистор EPCOS B57560G104F представляет собой миниатюрный температурный преобразователь, внутри которого находится полупроводниковый резистивный элемент. Чувствительная структура соединена с двумя металлическими выводами и герметично закрыта стеклянной оболочкой. Такая компоновка обеспечивает электрическое подключение компонента при сохранении защиты его внутренних элементов от непосредственного воздействия окружающей среды. Работа термистора основана на температурной зависимости проводимости полупроводникового материала. При увеличении температуры возрастает концентрация доступных носителей заряда, вследствие чего сопротивление чувствительного элемента уменьшается. Охлаждение вызывает обратное изменение электрических свойств. Зависимость сопротивления от температуры имеет нелинейный характер. Поэтому для точного преобразования измеренных электрических величин недостаточно использовать постоянный коэффициент изменения сопротивления на один градус. В измерительной системе необходимо учитывать характеристику конкретного термистора.

Области применения

Термистор EPCOS B57560G104F используется в электронных системах температурного контроля, рассчитанных на применение соответствующих полупроводниковых датчиков. Основными направлениями эксплуатации являются:

• измерение температуры электронных компонентов,
• контроль нагрева силовых модулей,
• температурный мониторинг импульсных источников питания,
• диагностика нагревательных элементов,
• контроль теплового состояния преобразовательной техники,
• измерительные цепи промышленной автоматики,
• электронные терморегуляторы,
• компенсация температурных изменений параметров схем,
• контроль нагрева лабораторного оборудования,
• датчики температуры испытательных установок,
• мониторинг тепловых процессов электронных устройств,
• температурная диагностика печатных плат,
• контроль технологических нагревателей,
• разработка специализированных измерительных преобразователей.

Компания «Олниса» занимается поставками электронных компонентов EPCOS, включая измерительные термисторы серии G560. Покупателям предоставляются технические консультации по температурным характеристикам, номинальному сопротивлению, конструктивному исполнению и электрической совместимости компонентов. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Практические достоинства EPCOS B57560G104F определяются особенностями чувствительного элемента и способом его интеграции в электронную аппаратуру. К основным преимуществам относятся:

• возможность контроля нагрева без сложного измерительного преобразователя,
• высокая чувствительность к температурным изменениям,
• защита чувствительного элемента герметичной стеклянной оболочкой,
• пригодность для размещения возле нагретых компонентов,
• небольшие размеры измерительной головки,
• удобное подключение к аналоговым входам электронных схем,
• отсутствие подвижных механических элементов,
• возможность применения в компактных температурных датчиках,
• стабильность характеристик при соблюдении рабочих условий,
• простое преобразование сопротивления в измеряемый электрический сигнал,
• возможность использования стандартных расчетных характеристик,
• низкая сложность измерительной цепи,
• удобство разработки систем автоматического температурного регулирования,
• применимость в различных конструкциях электронной аппаратуры.

Таким образом, EPCOS B57560G104F — высокотемпературный NTC-термистор номиналом 100 кОм, предназначенный для измерения температуры посредством изменения электрического сопротивления. Герметизированная стеклянная конструкция обеспечивает защиту полупроводникового элемента, а миниатюрная измерительная головка облегчает размещение компонента возле контролируемых поверхностей.
