Ультразвуковой уровнемер Endress+Hauser Prosonic M FMU40-ANB2A2 — бесконтактный контроль жидкостей и сыпучих материалов

Endress+Hauser Prosonic M FMU40-ANB2A2 — промышленный ультразвуковой уровнемер, предназначенный для непрерывного определения положения поверхности технологической среды без непосредственного контакта с ней. Прибор используется в резервуарах, накопительных емкостях и открытых сооружениях, где требуется получать достоверную информацию о заполнении и передавать измеренные значения в систему автоматизации.

Технические характеристики

Основные параметры ультразвукового уровнемера Endress+Hauser Prosonic M FMU40:

• бренд — Endress+Hauser,
• категория — ультразвуковой уровнемер,
• серия — Prosonic M,
• модель — FMU40,
• код исполнения — FMU40-ANB2A2,
• принцип измерения — ультразвуковой, Time-of-Flight,
• максимальная дальность измерения жидкостей — 5 м,
• максимальная дальность измерения сыпучих материалов — 2 м,
• блокирующая дистанция — 0,25 м,
• варианты резьбы серии — G 1½ или NPT 1½,
• выходной сигнал — 4–20 мА с HART для соответствующего исполнения,
• температурная компенсация — автоматическая,
• линеаризация измерений — до 32 точек,
• локальная индикация — четырехстрочный дисплей в соответствующей комплектации,
• степень защиты — до IP68 в зависимости от исполнения,
• способ установки — верхний монтаж над контролируемой средой.

Особенности конструкции

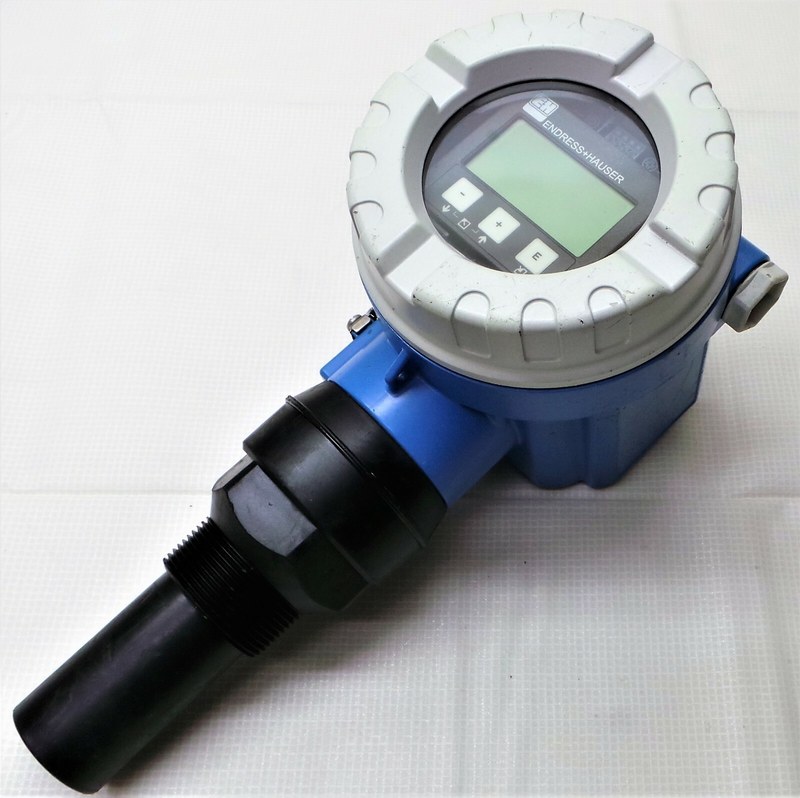

Ультразвуковой уровнемер Endress+Hauser Prosonic M FMU40-ANB2A2 представляет собой компактный измерительный преобразователь с акустическим датчиком, электронной схемой обработки и присоединительным узлом. Рабочая поверхность чувствительного элемента ориентируется в сторону контролируемого продукта, а остальные компоненты размещаются в защитном корпусе. Измерение производится без погружения датчика в жидкость. Ультразвуковой преобразователь формирует короткий акустический импульс, который распространяется через газовую среду над продуктом. Достигнув границы раздела воздуха и контролируемого материала, часть звуковой энергии отражается обратно к датчику. Электронная система фиксирует промежуток времени между отправкой импульса и поступлением отраженного сигнала. При известной скорости распространения звука рассчитывается расстояние до поверхности. Поскольку акустический сигнал проходит путь в двух направлениях, фактическая дистанция определяется по половине произведения скорости звука на измеренное время.

Области применения

Endress+Hauser Prosonic M FMU40-ANB2A2 используется при непрерывном контроле уровня жидких и сыпучих продуктов. Основными направлениями применения являются:

• резервуары технологической воды,
• накопительные емкости производственных предприятий,
• системы водоснабжения,
• установки водоподготовки,
• резервуары очистных сооружений,
• емкости для промышленных растворов,
• контроль заполнения небольших силосов,
• бункеры с сыпучими материалами,
• открытые технологические бассейны,
• измерение уровня в накопительных колодцах,
• контроль жидких продуктов в химической промышленности,
• автоматизация насосных станций,
• мониторинг резервуаров пищевых производств,
• измерение расхода в открытых каналах,
• управление процессами наполнения и опорожнения емкостей.

Компания «Олниса» занимается поставками промышленного контрольно-измерительного оборудования Endress+Hauser, включая ультразвуковые уровнемеры Prosonic M. Покупателям предоставляются технические консультации по измерительным диапазонам, вариантам технологического присоединения, выходным сигналам и особенностям комплектации FMU40-ANB2A2. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства ультразвукового уровнемера Endress+Hauser Prosonic M FMU40 заключаются в следующем:

• измерение уровня без непосредственного контакта с продуктом,
• отсутствие механических подвижных элементов в измерительной системе,
• уменьшение влияния загрязнений жидкости на чувствительный элемент,
• возможность контроля разных технологических сред одним типом прибора,
• автоматическая компенсация температурного влияния на акустические измерения,
• обнаружение паразитных отражений внутри резервуара,
• удобная диагностика качества принимаемого сигнала,
• перевод измеренного уровня в расчетный объем,
• возможность интеграции в существующие системы промышленной автоматизации,
• удобное размещение над поверхностью контролируемой среды,
• отсутствие необходимости заполнять резервуар для базовой геометрической калибровки,
• снижение потребности в регулярной механической очистке измерительных элементов,
• возможность применения в открытых измерительных сооружениях,
• удобство организации непрерывного контроля заполнения емкостей.

Таким образом, Endress+Hauser Prosonic M FMU40-ANB2A2 — ультразвуковой уровнемер для бесконтактного определения положения поверхности жидкостей и некоторых сыпучих продуктов. Прибор использует время распространения акустического импульса, выполняет температурную компенсацию и преобразует полученные данные в измеряемый уровень.
