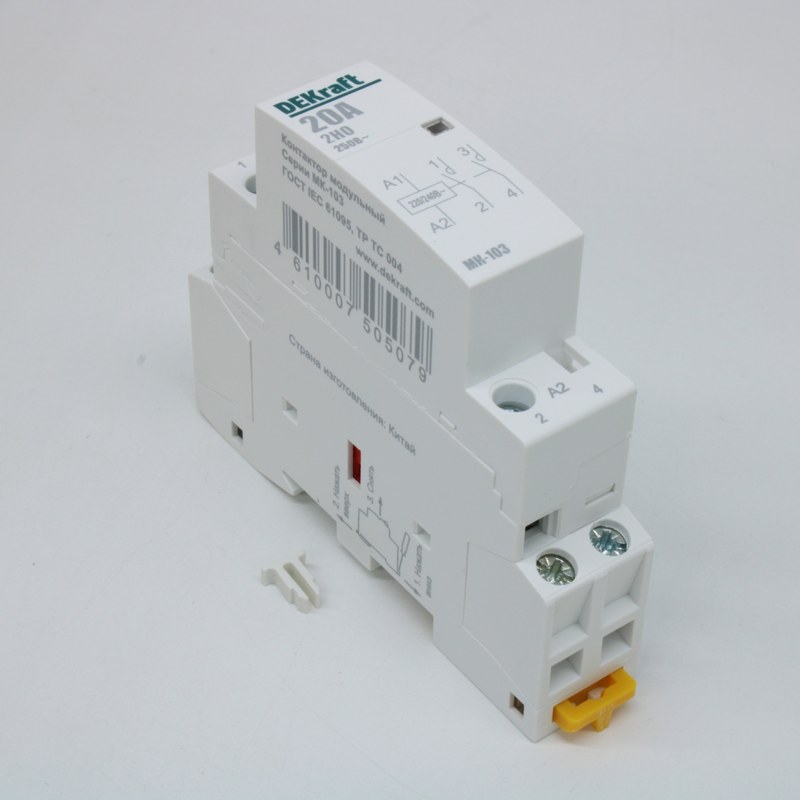

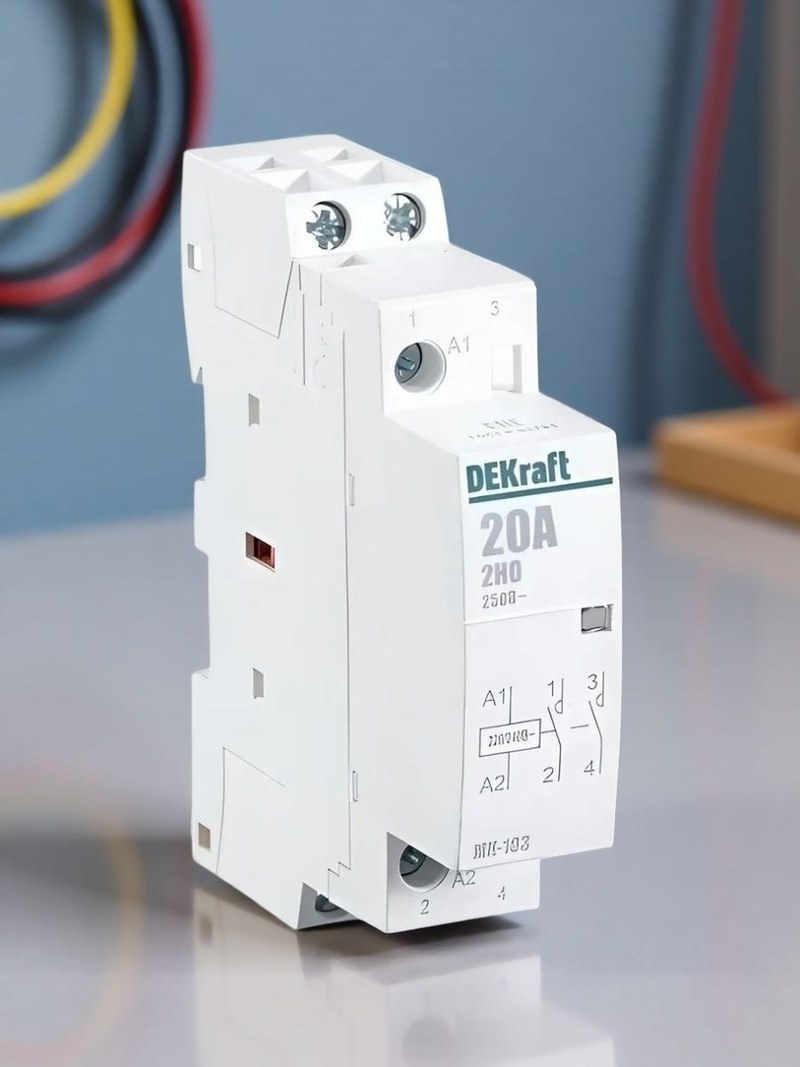

Модульный контактор DEKraft МК-103 18057DEK — компактное решение для дистанционной коммутации электрических нагрузок
DEKraft МК-103 18057DEK — двухполюсный модульный контактор, предназначенный для дистанционного включения и отключения электрических потребителей в низковольтных распределительных системах. Устройство используется в схемах автоматического управления, где коммутация нагрузки должна осуществляться по внешнему сигналу без непосредственного воздействия оператора на силовые контакты. Модель принадлежит к серии МК-103 и рассчитана на номинальный рабочий ток 20 А в категории применения AC-7a. Контактная система включает два нормально разомкнутых полюса, которые одновременно изменяют состояние при подаче управляющего напряжения. Такое исполнение подходит для коммутации однофазных потребителей с раздельным отключением двух проводников.
Технические характеристики
Основные параметры модульного контактора DEKraft МК-103 18057DEK:
- бренд — DEKraft,
- категория — модульный электромагнитный контактор,
- серия — МК-103,
- артикул — 18057DEK,
- количество полюсов — 2P,
- конфигурация контактов — 2НО,
- номинальный рабочий ток AC-7a — 20 А,
- напряжение силовой цепи — до 400 В AC,
- напряжение катушки управления — 230 В AC,
- номинальная частота — 50 Гц,
- управляющий механизм — электромагнитный,
- тип коммутации — нереверсивный,
- номинальная мощность электродвигателя при 400 В — 1,5 кВт,
- степень защиты корпуса — IP20,
- рабочая температура — от −5 до +60 °C,
- тип электрического подключения — винтовые зажимы,
- способ установки — DIN-рейка 35 мм,
- монтажная ширина — 17,5 мм,
- высота корпуса — 85 мм,
- глубина корпуса — 65,5 мм.
Особенности конструкции
DEKraft МК-103 18057DEK представляет собой электромеханическое коммутационное устройство с изолированным корпусом, внутри которого расположены силовая контактная система, электромагнит управления и элементы механической передачи усилия. Компоновка рассчитана на размещение в модульном распределительном оборудовании без применения специальной монтажной панели. Основой приводного механизма служит электромагнитная катушка. При подаче на нее переменного управляющего напряжения формируется магнитное поле, которое воздействует на подвижную часть магнитопровода. Возникающее усилие перемещает связанный с ним контактный механизм и замыкает силовые цепи. После снятия напряжения электромагнит перестает удерживать подвижный элемент. Возвратная пружина переводит механизм в исходное состояние, в результате чего силовые контакты размыкаются. Таким образом, коммутация выполняется автоматически в соответствии с состоянием внешней цепи управления.
Области применения
Модульный контактор DEKraft МК-103 18057DEK используется в системах автоматического управления электрическими потребителями. Основными направлениями применения являются:
- дистанционное включение осветительных линий,
- управление электрическим освещением зданий,
- автоматизация вентиляционных установок,
- коммутация насосного оборудования соответствующей мощности,
- управление электрическими нагревателями,
- распределительные щиты коммерческих помещений,
- автоматизация инженерных систем зданий,
- электрические шкафы административных объектов,
- управление отдельными группами потребителей,
- системы включения оборудования по расписанию,
- коммутация нагрузок через программируемые реле,
- схемы управления отопительными устройствами,
- вспомогательные цепи промышленной автоматики,
- низковольтные распределительные системы.
Компания «Олниса» занимается поставками электротехнического оборудования DEKraft, включая модульный контактор МК-103 18057DEK. Покупателям доступны технические консультации по номинальным параметрам, конфигурации контактов, характеристикам управляющей катушки и совместимости с другими компонентами распределительных систем. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.
Преимущества
Практические достоинства DEKraft МК-103 18057DEK заключаются в следующем:
- дистанционное управление электрическими потребителями,
- одновременная коммутация двух силовых проводников,
- удобное взаимодействие с автоматическими системами управления,
- компактное размещение в распределительных щитах,
- отсутствие необходимости в ручном переключении силовой нагрузки,
- возможность организации управления по расписанию,
- простое включение в схемы с таймерами и реле,
- автоматический возврат контактов после снятия управляющего сигнала,
- удобное объединение с другой модульной аппаратурой,
- сокращение количества отдельных коммутационных устройств,
- возможность эксплуатации при повторяющихся циклах переключения,
- отсутствие сложных процедур программирования самого контактора,
- удобство организации централизованного управления нагрузками.
Таким образом, DEKraft МК-103 18057DEK — двухполюсный модульный контактор, предназначенный для дистанционной коммутации электрических цепей посредством электромагнитного управления. Контактная конфигурация 2НО позволяет одновременно включать и отключать два проводника, а компактное исполнение обеспечивает удобное размещение устройства в стандартных распределительных щитах. Применение модели целесообразно в системах автоматизации освещения, вентиляции, отопления и других инженерных установках, где требуется регулярное переключение нагрузки по внешнему сигналу. При выборе необходимо учитывать категорию применения, характер потребителя и наличие отдельной защиты от сверхтоков.
