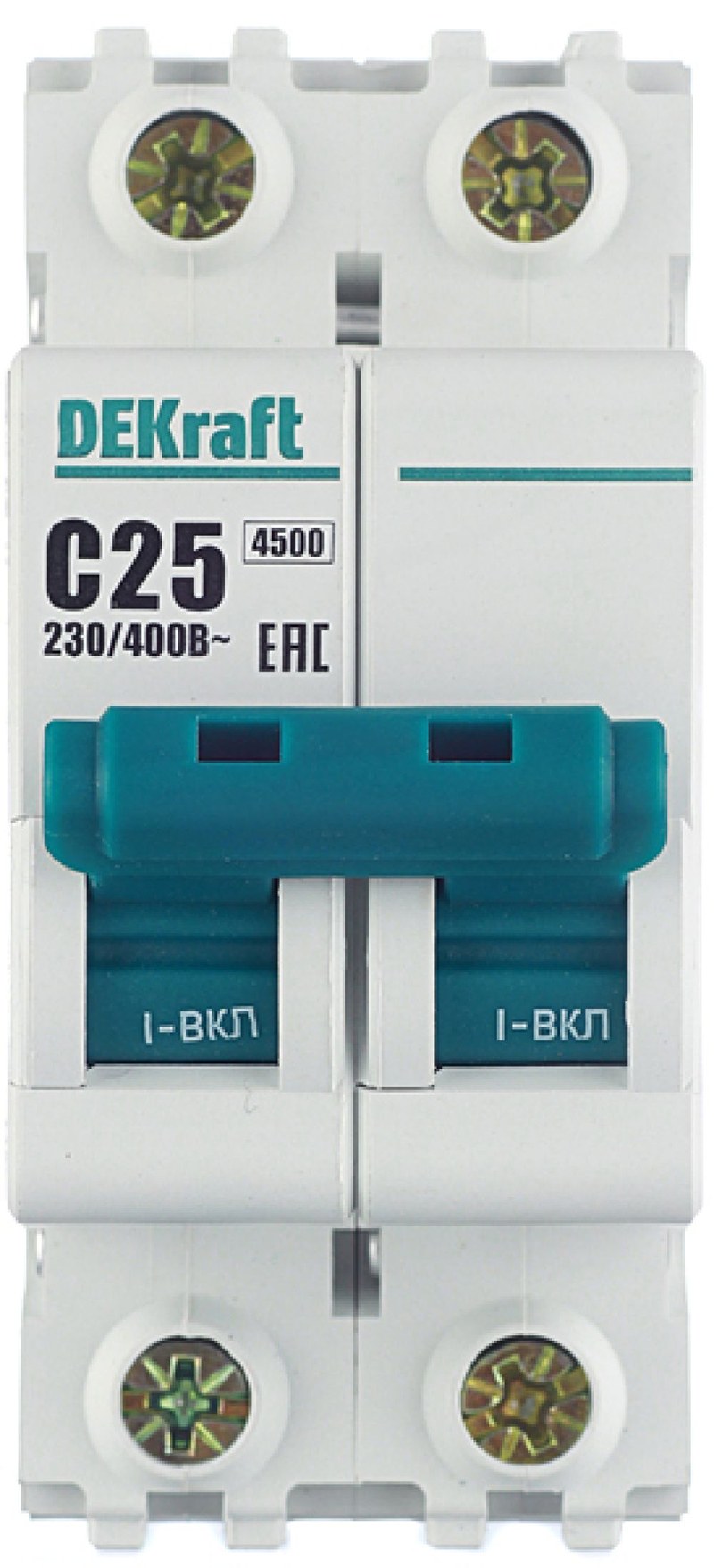

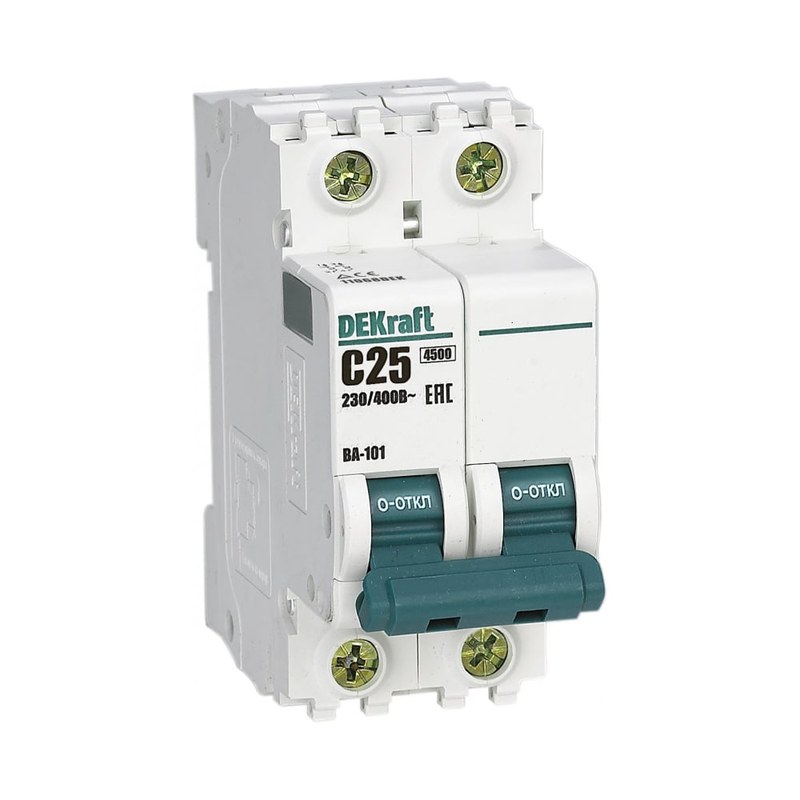

Автоматический выключатель DEKraft ВА-101 11068DEK — двухполюсная защита электрических линий от аварийных токов

DEKraft ВА-101 11068DEK — двухполюсный автоматический выключатель, предназначенный для защиты низковольтных электрических цепей от перегрузок и коротких замыканий. Аппарат применяется в распределительных устройствах, где требуется контролировать токовую нагрузку и обеспечивать совместное отключение двух проводников при возникновении аварийной ситуации.

Технические характеристики

Основные технические параметры автоматического выключателя DEKraft ВА-101 11068DEK:

• бренд — DEKraft,
• категория — модульный автоматический выключатель,
• серия — ВА-101,
• артикул — 11068DEK,
• тепловой расцепитель — предусмотрен,
• электромагнитный расцепитель — предусмотрен,
• диапазон мгновенного расцепления — 5–10 In,
• степень защиты корпуса — IP20,
• максимальное сечение проводника — 25 мм²,
• монтажная ширина — два стандартных модуля,
• крепление — DIN-рейка 35 мм,
• подвод питания — сверху или снизу,
• момент затяжки клемм — 2,5 Н·м,
• механическая износостойкость — 25 000 циклов,
• электрическая износостойкость — 6000 циклов.

Автоматический выключатель DEKraft ВА-101 11068DEK состоит из двух защищаемых полюсов, объединенных общей системой механического управления. Каждый токовый тракт включает силовые контакты, тепловой расцепитель и электромагнитный механизм. Такое построение позволяет контролировать электрическое состояние обоих проводников и обеспечивать их совместное отключение. Внутренние элементы размещены в корпусе из электроизоляционного материала. Его отдельные части скреплены пятью монолитными заклепками, формирующими жесткое соединение. Конструкция рассчитана на сохранение взаимного положения механических компонентов при регулярных коммутационных операциях. На передней поверхности расположен общий рычаг управления. При переводе в положение включения контактные системы обоих полюсов замыкаются. Ручное отключение одновременно разрывает электрические соединения, что удобно при проведении технических работ на соответствующем участке распределительной сети.

Области применения

DEKraft ВА-101 11068DEK предназначен для защиты электрических линий с соответствующими расчетными параметрами. Основными направлениями использования являются:

• однофазные распределительные линии,
• электрические щиты жилых зданий,
• распределительные устройства коммерческих помещений,
• электроснабжение административных объектов,
• питание отдельных групп электрических потребителей,
• вспомогательные цепи промышленного оборудования,
• распределительные шкафы небольших производственных участков,
• системы инженерного электроснабжения зданий,
• электрические линии мастерских,
• цепи питания вентиляционного оборудования,
• отдельные линии насосных установок,
• распределительные панели складских помещений,
• модернизация существующих электрических щитов,
• защита кабельных линий от сверхтоков.

Компания «Олниса» занимается поставками электротехнического оборудования DEKraft, включая автоматический выключатель ВА-101 11068DEK. Покупателям предоставляются технические консультации по номинальным параметрам, характеристикам срабатывания, количеству полюсов и совместимости дополнительных устройств. Компания оперативно рассматривает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства DEKraft ВА-101 11068DEK заключаются в следующем:

• совместная защита двух проводников электрической линии,
• автоматическое отключение при опасном увеличении тока,
• предотвращение продолжительного перегрева защищаемой проводки,
• быстрое реагирование на короткое замыкание,
• единое ручное управление обоими полюсами,
• снижение риска случайного доступа к внутреннему механизму,
• устойчивость корпуса к эксплуатационным механическим нагрузкам,
• естественный отвод тепла через боковые каналы,
• удобная установка в стандартных распределительных устройствах,
• возможность подключения питания с разных сторон,
• простое определение положения коммутационного механизма,
• расширение функциональности совместимыми аксессуарами,
• отсутствие необходимости во внешнем источнике питания,
• повторное включение после устранения причины аварии,
• удобство профилактического обслуживания электрических линий.

Таким образом, DEKraft ВА-101 11068DEK — двухполюсный модульный автоматический выключатель, предназначенный для защиты распределительных электрических цепей от продолжительной перегрузки и короткого замыкания. Аппарат сочетает два независимых принципа обнаружения сверхтока с общим механизмом отключения защищаемых проводников. Конструкция с усиленным корпусом, дугогасительными элементами и охлаждающими каналами рассчитана на эксплуатацию в типовых низковольтных распределительных устройствах. Возможность установки дополнительных аксессуаров позволяет расширять функции управления и контроля без замены основного защитного аппарата.
