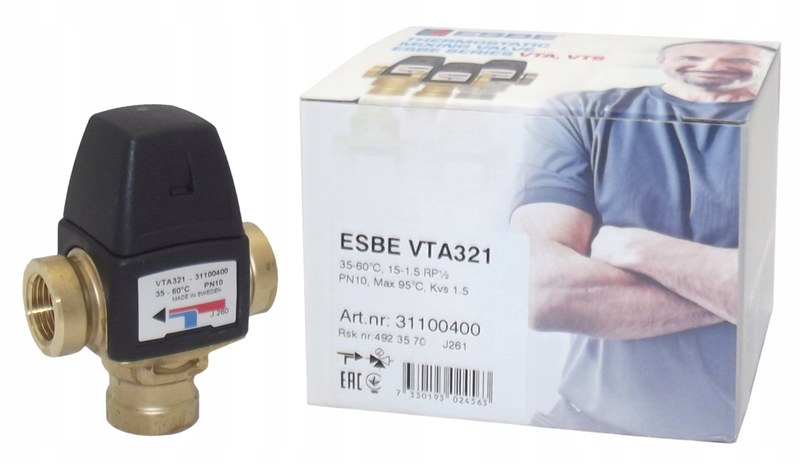

Термостатический смесительный клапан ESBE VTA321: особенности конструкции, характеристики и преимущества
Термостатический клапан ESBE VTA321 предназначен для автоматического приготовления воды заданной температуры путём смешивания горячего и холодного потоков. Устройство устанавливают в системах горячего водоснабжения, где требуется ограничивать температуру воды на распределительном участке и компенсировать колебания параметров подачи.
Технические характеристики
Основные параметры модели задают условия включения в электроустановку:
- диапазон регулирования температуры смешанной воды — 20–43 или 35–60 C,
- присоединительная резьба — Rp 1⁄2 или Rp 3⁄4,
- коэффициент пропускной способности Kvs — 1,5 или 1,6 м3/ч,
- класс номинального давления — PN 10,
- максимальное рабочее давление — 1,0 МПа,
- максимальный перепад давления при смешивании — 0,3 МПа,
- максимальная температура рабочей среды — 95 C,
- стабильность поддержания температуры — ±2 C при установленных условиях,
- минимальный расход для нормируемой точности — 4 л/мин,
- размеры корпуса по схеме A × B × C × D — 70 × 42 × 52 × 46 мм,
- масса в зависимости от резьбы — 0,45 или 0,48 кг.
Исполнения 31100300 и 31100700 рассчитаны на настройку 20–43 C, а 31100400 и 31100800 — на 35–60 C. Для типоразмера Rp 1⁄2 предусмотрен Kvs 1,5 м3/ч, для Rp 3⁄4 — 1,6 м3/ч.
Особенности конструкции

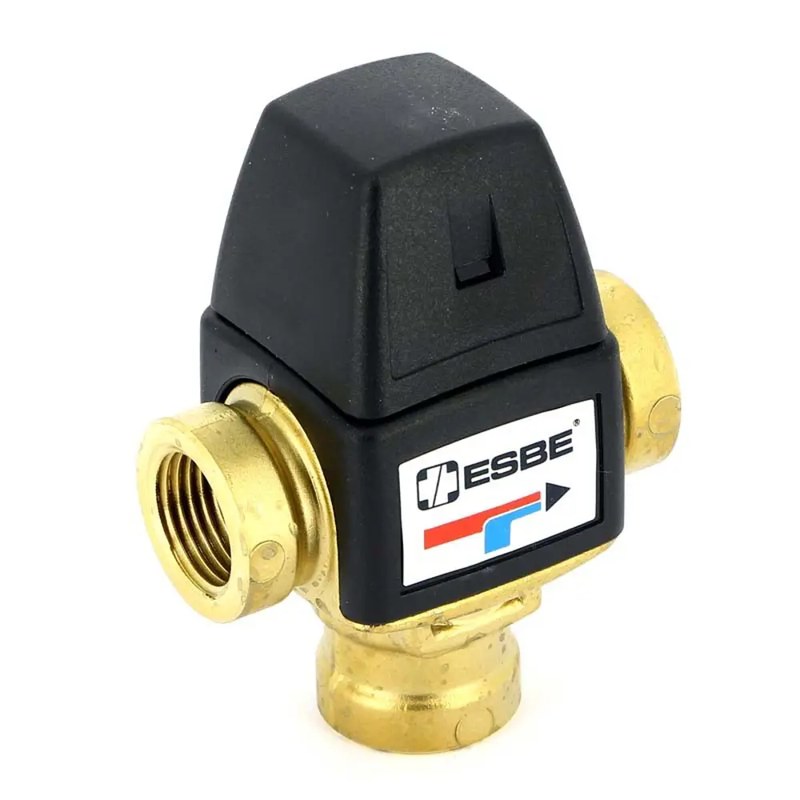

В латунном корпусе объединены три гидравлических канала: подвод горячей воды, подвод холодной воды и выход смешанного потока. Внутренний термочувствительный элемент механически связан с регулирующим органом, распределяющим проходные сечения входов. Настроечная рукоятка задаёт требуемую температуру, воздействуя на механизм установки. Корпус и металлические детали, контактирующие с водой, изготовлены из латуни, устойчивой к обесцинкованию. Резьбовые присоединения Rp выполнены по EN 10226-1.
Принцип термостатического регулирования
Вода из горячей и холодной магистралей поступает в разные полости клапана. После смешивания результирующий поток омывает чувствительный элемент, который реагирует на его фактическую температуру. Если вода на выходе нагревается выше установленного уровня, механизм уменьшает долю горячего потока и увеличивает долю холодного. При охлаждении происходит обратное перераспределение проходных сечений. Термостатический узел компенсирует изменения температуры подаваемой воды и умеренные гидравлические возмущения в пределах своей рабочей области. Однако его возможности ограничены доступными температурами на входах: если горячая вода недостаточно нагрета, получить более высокую температуру смеси невозможно. При снижении расхода ниже нормируемого уровня паспортная точность не гарантируется.
Гидравлический расчёт и монтаж
Коэффициент Kvs характеризует расход воды через полностью открытый клапан при перепаде давления 1 бар. Для предварительной оценки потерь давления используют зависимость p = (Q/Kvs)2, где Q выражен в м3/ч, а p — в барах. Неравномерность входных давлений способна ухудшить устойчивость регулирования, особенно при резком изменении потребления. Для определения требуемой доли горячей воды применяют тепловой баланс: доля горячего потока равна отношению разности температур смеси и холодного ввода к разности температур горячего и холодного ввода. Расчёт справедлив при одинаковой теплоёмкости смешиваемой воды и отсутствии существенных потерь тепла. Он позволяет оценить распределение нагрузок между линиями, но не заменяет проверки расходной характеристики клапана системы. На практике проверяют также крайние режимы: минимальный водоразбор, одновременное открытие нескольких точек и изменение температуры воды в накопителе. При монтаже необходимо обеспечить:
- совпадение направлений потоков с обозначениями горячего, холодного и смешанного каналов,
- установку запорной арматуры для последующего обслуживания,
- защиту внутренних проходов от монтажных загрязнений,
- исключение нежелательного перетока между магистралями с помощью предусмотренных схемой обратных клапанов,
- возможность измерения температуры воды после смешения.
После заполнения системы удаляют воздух, проверяют герметичность соединений и устанавливают требуемую температуру при фактическом водоразборе.
Области применения
Типичные варианты интеграции:
системы ГВС с накопительными водонагревателями и бойлерами косвенного нагрева,
- узлы приготовления смешанной воды перед группой санитарных приборов,
- контуры горячего водоснабжения с организованной рециркуляцией,
- тепловые пункты с локальным ограничением температуры на подаче потребителям,
- установки с дополнительной регулировкой температуры непосредственно у водоразборной точки.
Размещение клапана не отменяет требований к температурным режимам хранения и циркуляции горячей воды. При противолегионеллёзных мероприятиях температурный режим накопителя и распределительной сети рассматривают отдельно от пользовательской температуры смеси.
Таким образом, ESBE VTA321 представляет собой компактный термостатический смеситель для локального поддержания температуры горячей воды. Инженерная эффективность устройства определяется корректным согласованием температурного диапазона, коэффициента Kvs, доступного перепада давления и фактического расхода. При соблюдении гидравлических ограничений клапан обеспечивает автономное перераспределение потоков и предсказуемую работу системы ГВС. Компания «Олниса» осуществляет поставку термостатических клапанов ESBE VTA321 и другого промышленного оборудования.
