Сигнальная колонна EMAS 24В — надежное решение для визуального контроля промышленного оборудования

Сигнальная колонна EMAS на 24 В предназначена для визуального отображения технологических состояний машин, сборочных линий и автоматизированных установок. Разделение сигналов по цветовым уровням позволяет оператору определить режим оборудования без обращения к экрану контроллера. В качестве технического примера рассматривается светодиодная колонна серии IK, исполнение IK73L024XM01. Устройство применяется в цепях управления, где требуется локальное оповещение о работе, ожидании вмешательства и аварийных событиях.

Технические характеристики

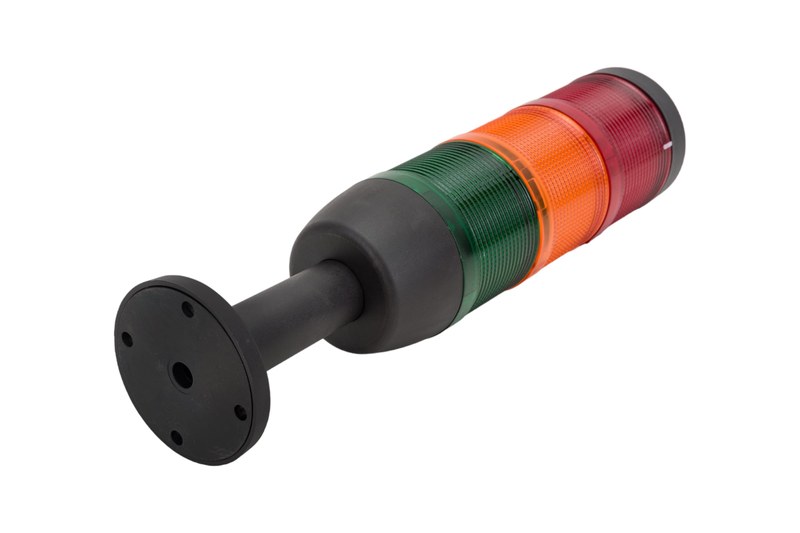

Исполнение IK73L024XM01 представляет собой трехуровневый световой индикатор на монтажной трубке с пластиковым основанием. Основные паспортные параметры данного варианта:

• номинальное рабочее напряжение — 24 В AC/DC,
• количество световых ярусов — три,
• диаметр световой части — 70 мм,
• тип источников света — LED,
• потребляемая мощность — 3 Вт,
• степень защиты оболочки — IP40,
• диапазон рабочих температур — от −25 до +70 C,
• номинальное напряжение изоляции Ui — 300 В,
• допустимое сечение присоединяемых проводников — 0,75–1,5 мм2,
• момент затяжки винтовых соединений — 1,8 Н·м,
• высота монтажной пластиковой трубки — 110 мм.

Характеристики относятся именно к указанному исполнению серии IK. Другие конфигурации EMAS различаются числом уровней, конструкцией основания, режимом свечения, звуковым модулем и степенью пылевлагозащиты.

Особенности конструкции

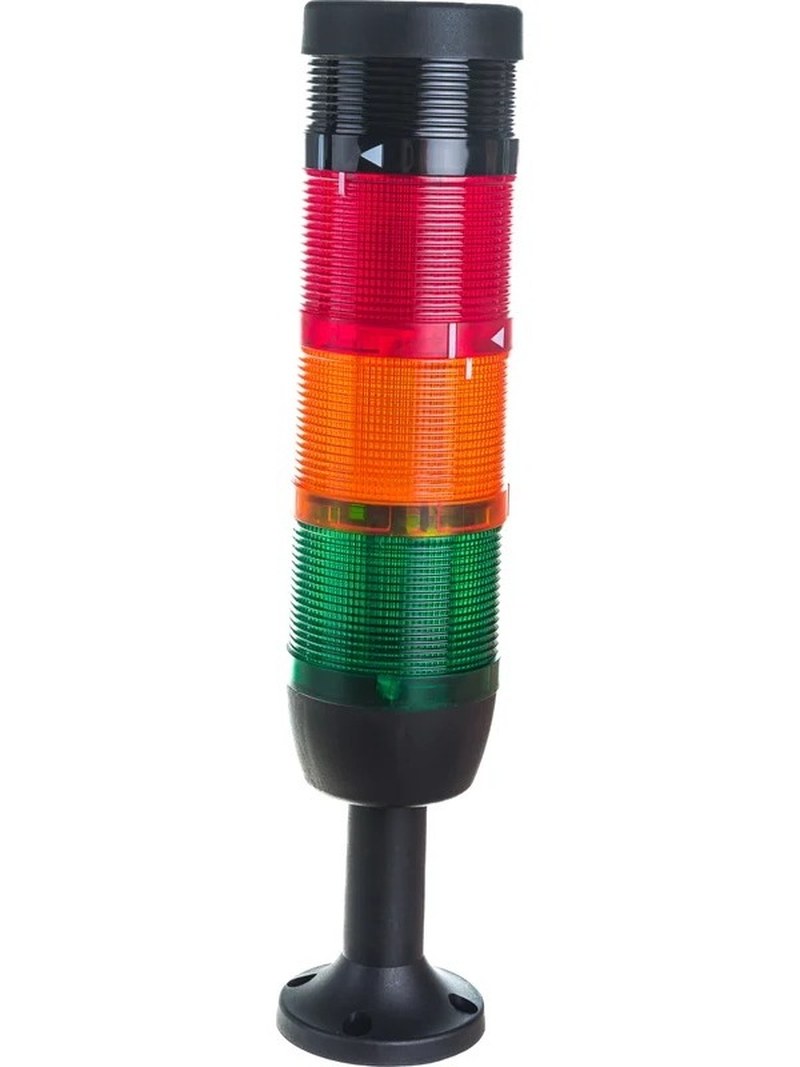

Колонна собрана по вертикальной модульной схеме. Цветные светорассеивающие секции размещены одна над другой, что обеспечивает одновременную индикацию нескольких независимых команд. Световые оболочки изготовлены из термостойкого поликарбоната. Этот материал сочетает механическую прочность с пропусканием излучения и защищает внутренние компоненты от случайного прикосновения. Монтажная трубка поднимает индикатор над корпусом оборудования и уменьшает вероятность перекрытия света соседними деталями. В вариантах EMAS применяются также настенные кронштейны, иные высоты стоек и исполнения со встроенным зуммером.

Принцип работы и логика сигнализации

Каждый световой уровень получает команду от управляющей системы. Источником сигнала может служить дискретный выход ПЛК, промежуточное реле либо специализированный модуль станочного управления. При подаче предусмотренного напряжения включается соответствующий светодиодный источник. У базового исполнения рассматриваемой колонны используется постоянное свечение; мигающая индикация требует отдельного алгоритма коммутации или другой модификации с соответствующей функцией. Для трехцветной схемы на практике часто принимают следующее смысловое разделение:

• зеленый — нормальный производственный цикл или готовность установки,
• желтый — предупреждение, ожидание материала либо необходимость внимания оператора,

• красный — отказ, аварийная остановка или запрет запуска.

Цветовая логика должна быть согласована с принятыми на предприятии правилами, обозначениями на панели и реакцией системы управления. Световой сигнал сообщает о состоянии, но не заменяет защитные цепи, аварийную остановку и устройства обеспечения функциональной безопасности.

Подключение и монтаж

Колонну размещают там, где оператор способен различать световые уровни в условиях штатной работы из рабочего прохода и у обслуживаемого агрегата. Перед установкой оценивают высоту точки крепления, направление обзора, наличие вибрации, вероятность механического удара и воздействие загрязнений. Порядок электрической интеграции включает следующие операции:

• проверка соответствия напряжения питания маркировке изделия,
• отключение напряжения на время подключения проводников,
• соотнесение каждой линии управления с назначенным цветом,
• проверка допустимой нагрузки выходного канала контроллера,
• затяжка клемм с соблюдением установленного момента,
• проверка работы всех секций в ручном и автоматическом режимах.

Сечение кабеля выбирают с учетом параметров клемм, длины линии и условий прокладки. Для транзисторных выходов необходимо учитывать тип коммутации, полярность, ток нагрузки и допустимые переходные процессы.

Области применения

Световые колонны на 24 В включают в состав оборудования, где требуется быстрая передача дискретной информации без вывода подробного сообщения на дисплей. Характерные объекты установки:

• станки с числовым программным управлением,
• упаковочные и сортировочные линии,
• автоматизированные сборочные посты,
• роботизированные технологические ячейки,
• конвейерные транспортные системы,
• испытательные стенды и производственные участки контроля.

При этом световая колонна должна оставаться частью единой системы сигнализации, а не самостоятельным средством диагностики причины неисправности.

Таким образом, сигнальная колонна EMAS 24 В представляет собой компонент локальной производственной сигнализации, эффективность которого определяется корректной схемой подключения и однозначной цветовой логикой. Модульное исполнение серии IK позволяет реализовать многоуровневую индикацию, а конкретная конфигурация IK73L024XM01 предусматривает три светодиодных уровня, монтаж на стойке и питание 24 В AC/DC. При проектировании необходимо учитывать степень защиты IP40, характеристики выходных цепей и обзорность места установки. Компания «Олниса» осуществляет поставку промышленного оборудования, включая сигнальные колонны EMAS для систем автоматизации.
