Плата управления DUNGS — надежная автоматизация газогорелочного оборудования

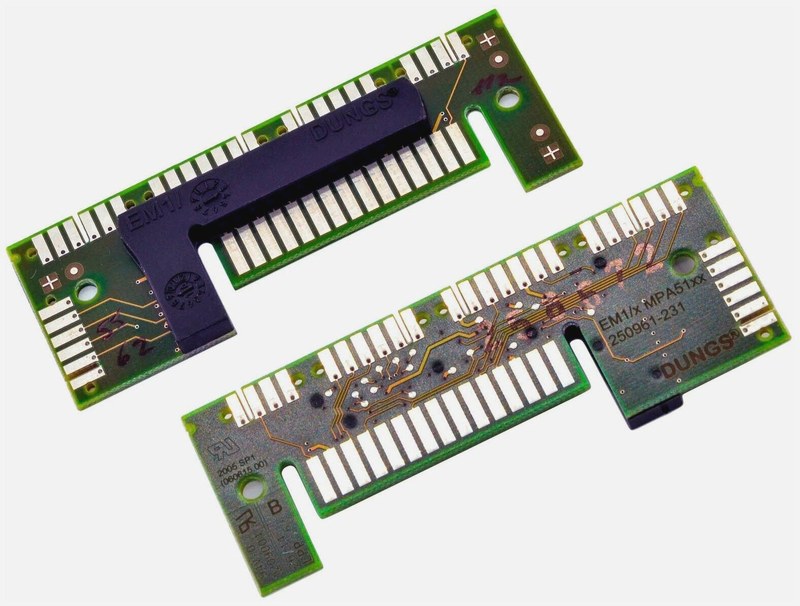

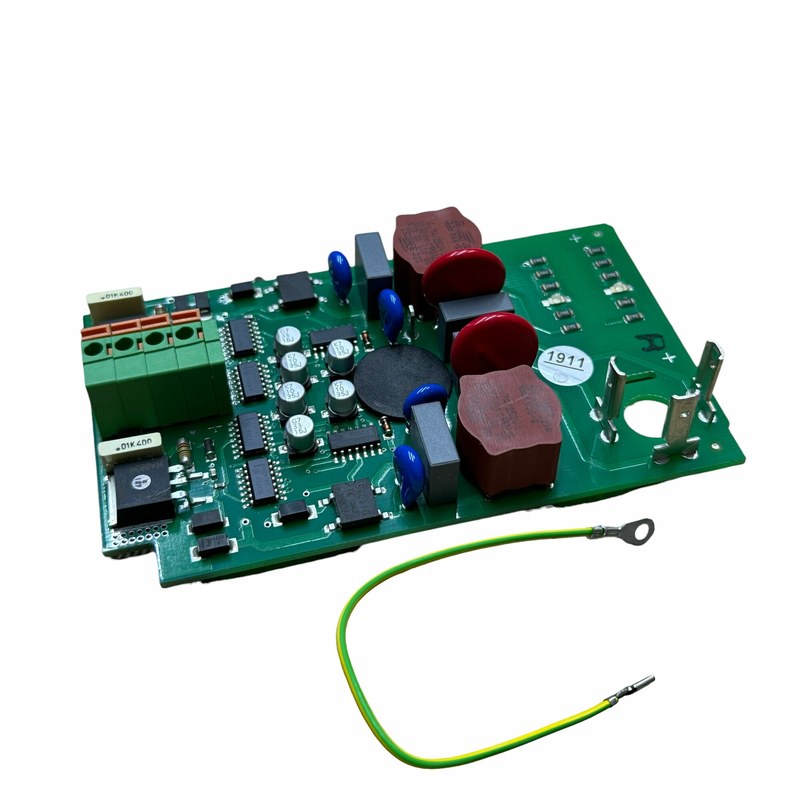

Плата управления DUNGS обрабатывает сигналы и реализует алгоритм горения. Она входит в состав автоматов горения семейства MPA. Печатная плата не является универсальным контроллером: параметры и защитные функции зависят от комплектного устройства. Это учитывают при проектировании и замене компонентов.
Аппаратная структура и подключения
В автоматах DUNGS программа определяет ход операций, а входы принимают сигналы датчиков. Выходы коммутируют нагрузки в допустимых электрических пределах. Память сохраняет параметры цикла. Оснащение и интерфейсы зависят от модификации. При проверке совместимости схем учитывают:
- номинал питания комплектного автомата,
- расположение клемм и назначение каждого контакта,
- нагрузочную способность исполнительных выходов,
- тип входного сигнала устройства контроля пламени,
- наличие разъёмов расширения и интерфейса настройки.
В серии MPA 41xx V2.0 существуют исполнения на 115 и 230 В переменного тока, 50/60 Гц. Для иных моделей эти номиналы не универсальны. При подключении промежуточных реле учитывают ток катушки, характер нагрузки и подавление коммутационных перенапряжений. Превышение допустимого тока выходного канала может повредить электронный узел.
Последовательность запуска горелки
Получив запрос на нагрев, автомат проверяет цепи и при необходимости продувает камеру сгорания. Затем включается розжиг и открывается газовый клапан. За время безопасности должно подтвердиться пламя. Иначе топливо перекрывается, выполняется защитная реакция. Основные этапы цикла:
- проверка межблокировок перед пуском,
- предварительная вентиляция по заданному алгоритму,
- включение источника воспламенения,
- открытие клапанов в установленном порядке,
- подтверждение пламени и переход к рабочему режиму,
- штатное закрытие клапанов и постпродувка при необходимости.
При пилотном розжиге пламя запальника подтверждают перед открытием основной ступени. Выдержки и допустимость перезапуска зависят от модели. Длительность продувки согласуют с объёмом камеры и производительностью вентилятора. Время безопасности устанавливают по требованиям конкретной горелочной системы; произвольно увеличивать его нельзя.
Защитные функции и контроль пламени
Пламя контролируется ионизационным электродом или совместимым оптическим датчиком. Схема обязана исключать ложное подтверждение горения. Потеря сигнала вызывает реакцию, предписанную алгоритмом безопасности. Основаниями для запрета работы могут быть: недостаточное или избыточное давление газа, отсутствие требуемого давления воздуха, ложный сигнал пламени до разрешения розжига, отказ воспламенения или срыв факела, размыкание внешней аварийной цепи. Доступные проверки определяются датчиками и назначением входов. Независимые защиты обязательны. Для автоматов горения применяют EN 298; соответствие относится к изделию в целом. Герметичность клапанов при необходимости проверяет отдельное устройство или совместимая функция автоматики. Её наличие подтверждают по комплектации.
Параметры и взаимозаменяемость
В автоматах MPA отдельные стадии цикла параметрируются в разрешённых пределах. Выдержки розжига и продувки согласуют с газовой схемой и горелкой. Ошибка настройки может нарушить порядок включения арматуры. Протокол параметрирования содержит временные уставки и данные об исполнении блока. По нему выявляют расхождения после замены модуля или изменения настроек установки. В технической спецификации фиксируют:
- тип горелки и прямой либо пилотный розжиг,
- периодический или непрерывный режим применения,
- поддерживаемый способ обнаружения пламени,
- число необходимых входов и выходов,
- допустимые выдержки этапов и времени безопасности,
- версию аппаратного исполнения и комплектность модулей.
Изделия одной серии могут быть несовместимы. Перед заменой сверяют исполнение, распиновку, конфигурацию и ограничения изготовителя. Автомат горения обеспечивает локальную безопасность, верхний контроллер подаёт запрос на тепло. Внешняя команда не отменяет блокировку. Отдельные MPA поддерживают модули PROFIBUS или PROFINET, в зависимости от комплектации. При аварии или потере питания газовые клапаны должны закрываться. Диагностика отображает этап цикла и причину блокировки. Дистанционный сброс допускается лишь в разрешённых случаях.
Монтаж и эксплуатационный контроль
Блок монтируют с учётом охлаждения, ЭМС и заземления. Силовые и измерительные цепи разделяют, защищая вход ионизации от наводок. Перед пуском проверяют распиновку, изоляцию и перемычки. Функциональная проверка предусматривает: реакцию на запрос пуска и штатный останов, отключение газа при отсутствии пламени, срабатывание предусмотренных реле давления, проверку состояния клапанов при блокировке, регистрацию и расшифровку диагностических сообщений. Диагностику начинают с кодов, питания и контактов. Шунтировать защитные входы запрещено. Перепайка платы и изменение защитной логики нарушают условия сертифицированного применения. После замены проверяют защитные функции горелки.
Таким образом, плата DUNGS обеспечивает розжиг, контроль пламени и аварийное отключение. Её параметры оценивают вместе с автоматом, газовым трактом и датчиками. Компания «Олниса» поставляет промышленное оборудование DUNGS для газогорелочных и тепловых установок.
