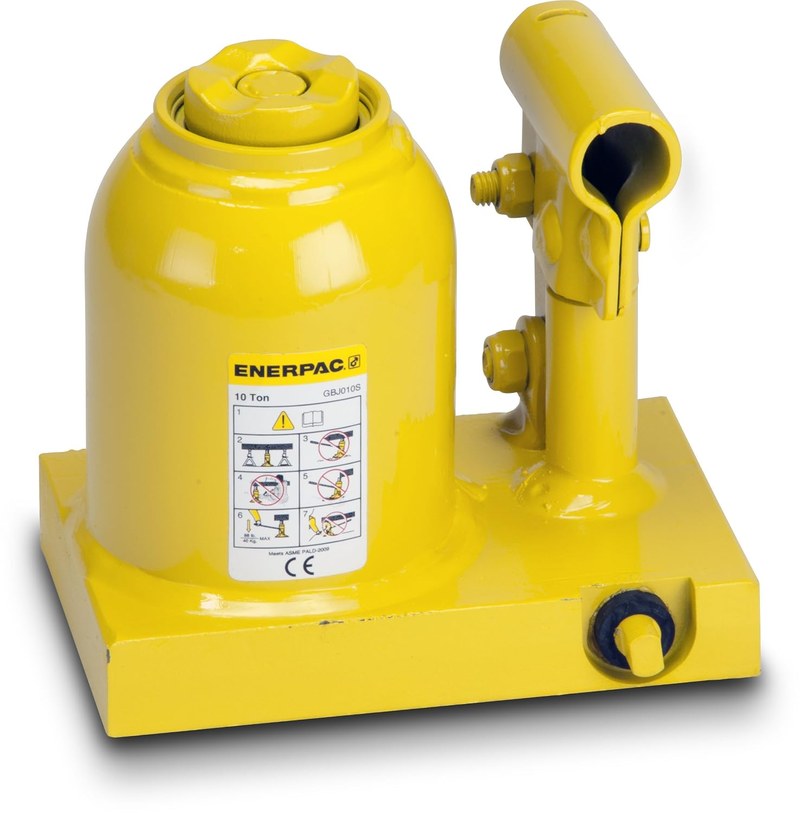

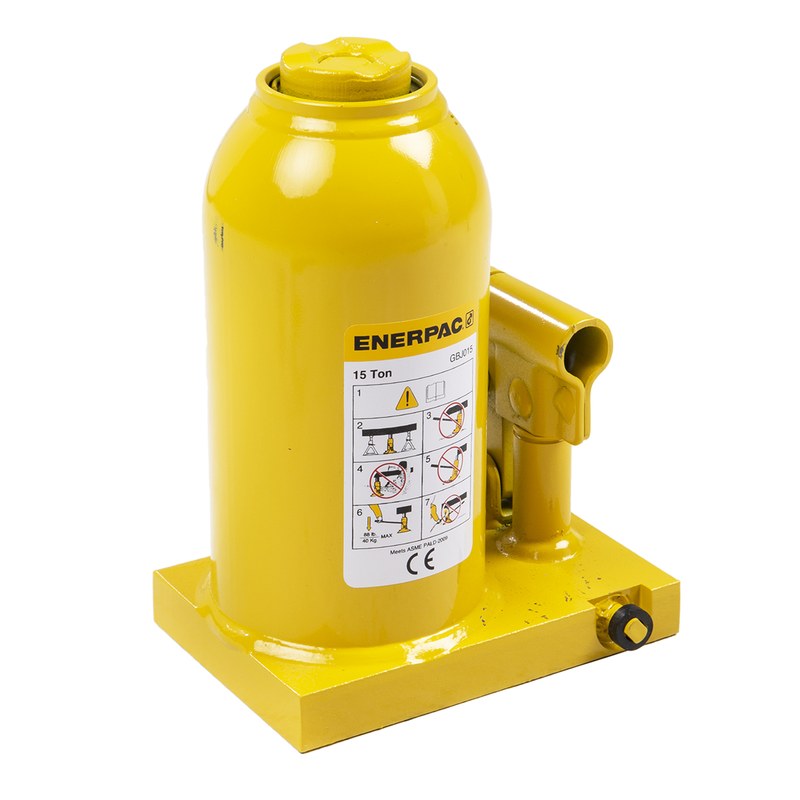

Гидравлический домкрат Enerpac: оптимальное сочетание мощности и точности перемещения
Гидравлический домкрат Enerpac применяется для вертикального подъёма и контролируемого позиционирования массивных конструкций, агрегатов и элементов промышленного оборудования. Передача усилия через рабочую жидкость позволяет развивать значительную осевую нагрузку при сравнительно небольшом усилии на рукоятке насоса. Для инженерной эксплуатации важны не только грузоподъёмность, но и исходная высота корпуса, доступный ход штока, устойчивость основания и способ удержания поднятого объекта.
Технические характеристики
Основные параметры определяются конкретной моделью:
- номинальная грузоподъёмность — от 2 до 110 американских коротких тонн в каталожной классификации серии,
- ход плунжера — приблизительно от 62 до 460 мм в зависимости от исполнения,
- компоновка — вертикальный силовой цилиндр с интегрированным ручным насосом,
- рабочий орган — выдвижной плунжер с опорной пятой,
- возврат в исходное положение — при открытии спускного клапана под действием нагрузки,
- защита от перегрузки — встроенный предохранительный клапан,
- ограничение избыточного выдвижения — перепускной канал в предусмотренных конструкцией моделях.
Обозначение серии не заменяет паспортные величины: при проектировании подъёма необходимо сверять номинальное усилие в килоньютонах, минимальную и максимальную высоту, габариты опорной плиты и массу выбранного изделия.
Особенности конструкции
Несущую основу бутылочного домкрата образуют корпус цилиндра и расширенная нижняя плита. Плунжер перемещается вдоль оси корпуса; его верхняя опора предназначена для передачи сжимающего усилия на предусмотренную точку подъёма. У ряда моделей высота подхвата дополнительно регулируется винтовой надставкой. Ручной насос объединяет плунжер малого сечения, рычажный привод, резервуар масла и клапанный блок. Уплотнения разделяют полости высокого и низкого давления; грязесъёмный элемент препятствует попаданию абразивных частиц на поверхность подвижного штока. Регулировать предохранительный клапан для получения усилия сверх номинала нельзя.
Принцип работы
В основе привода лежит закон Паскаля: давление, создаваемое насосным поршнем, передаётся жидкости и действует на рабочую площадь силового плунжера. Приближённая зависимость F = p × A связывает подъёмное усилие F, давление p и эффективную площадь A. При движении рукоятки всасывающий клапан открывает подачу масла из резервуара в насосную камеру. На нагнетательном ходе жидкость проходит через обратный клапан в полость силового цилиндра. Последовательность циклов увеличивает объём жидкости под плунжером, поднимая груз. Для опускания оператор плавно открывает спускной канал: масло возвращается в резервуар, а плунжер движется вниз под внешним усилием.
Расчёт подъёмной схемы
Выбор домкрата начинается с расчёта массы перемещаемой системы и определения положения центра тяжести. Реакция в отдельной опорной точке может существенно превышать частное от деления общего веса на число домкратов. Расчётная нагрузка на каждый механизм должна учитывать возможное перераспределение усилий и необходимый эксплуатационный запас. Проверке подлежат следующие условия:
- соосность плунжера и направления перемещения груза,
- полный контакт опорной пяты с конструкцией без краевого нагружения,
- несущая способность основания с учётом площади фактического контакта,
- свободное пространство для полного рабочего перемещения,
- отсутствие боковых сил, изгибающих шток,
- возможность размещения независимых механических страховочных опор.
При многоточечном подъёме независимая ручная подача не гарантирует синхронного перемещения.
Эксплуатационная безопасность
Гидравлический домкрат является средством подъёма, а не постоянной несущей стойкой. После достижения требуемой отметки груз устанавливают на рассчитанные жёсткие подставки, прокладки либо специальные устройства механической фиксации. Давление в рабочей полости не считается достаточной защитой от самопроизвольного опускания: герметичность может нарушиться вследствие дефекта уплотнений или клапанов. Нахождение персонала под объектом, удерживаемым одной гидравликой, недопустимо. Перед началом работ осматривают корпус, шток, седло, рукоятку и основание. Следы течи, трещины, изгибы, деформация пяты и затруднённый ход служат основанием для прекращения эксплуатации до устранения неисправности. Поверхность установки должна быть горизонтальной, твёрдой и способной воспринимать расчётную реакцию. При подъёме контролируют отсутствие смещения точки контакта и не допускают достижения крайнего положения штока с продолжением нагнетания.
Обслуживание и области применения
Состояние гидравлического контура зависит от чистоты масла, исправности уплотнений и отсутствия воздуха в рабочих полостях. Для заправки применяют жидкость, соответствующую требованиям конкретного изделия; смешивание несовместимых составов ухудшает работу клапанов и манжет. Понижение скорости выдвижения, неравномерное движение и самопроизвольная просадка указывают на необходимость проверки насоса, уровня масла и герметичности. Типовые направления применения включают:
- выверку промышленных агрегатов при установке на фундамент,
- кратковременное приподнимание тяжёлых узлов для замены опорных элементов,
- монтаж и демонтаж крупногабаритных деталей машин,
- позиционирование металлоконструкций при сборке,
- ремонт технологического оборудования с использованием механической страховки.
Таким образом, гидравлический домкрат Enerpac обеспечивает приложение концентрированного вертикального усилия в монтажных операциях, где требуется компактный привод и дозированное перемещение тяжёлого объекта. Необходим контроль точки контакта. Механическая фиксация поднятой конструкции остаётся обязательным элементом безопасной технологии. Компания «Олниса» осуществляет поставку промышленного оборудования Enerpac для производственных и ремонтных задач.
