Реле напряжения DigiTOP Protector: технические характеристики и преимущества
DigiTOP Protector — семейство цифровых реле защиты однофазных потребителей от недопустимого напряжения. Устройства включают между питающей линией и электрической нагрузкой, чтобы отключать ее при нарушении заданных порогов и возвращать питание после нормализации режима. V-protector контролируют напряжение, тогда как VA-protector дополнительно отслеживают ток. Различие принципиально для построения системы защиты и выбора коммутационной схемы.
Электрические параметры и варианты исполнения

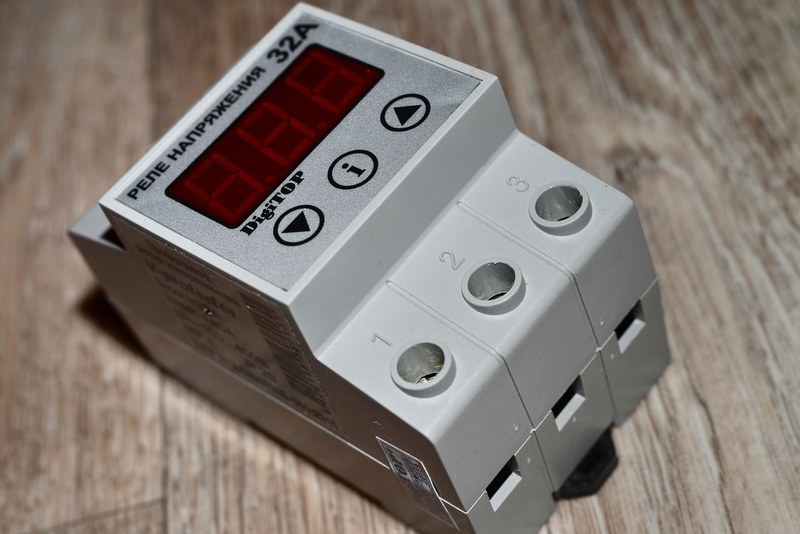

Серия V-protector для DIN-монтажа включает модели на 20, 32, 40, 50 и 63 А. Номинал обозначает допустимый длительный ток коммутации, а не уставку отключения по перегрузке. При оценке мощности учитывают напряжение, коэффициент мощности и пусковые токи. Для двигателей важна категория применения контактов. Основные параметры ряда V-protector:
- нижний порог отключения — регулируемый в пределах 120–200 В,
- верхний порог отключения — регулируемый в пределах 210–270 В,
- шаг изменения порогов — 1 В,
- задержка повторного включения — от 5 до 600 с,
- шаг установки задержки — 5 с,
- измеряемое напряжение у ряда DIN-моделей — 100–400 В,
- степень защиты оболочки — IP20.
Для указанного ряда время отключения при превышении верхней границы составляет около 0,02 с, при снижении до 120–170 В — около 1 с, ниже 120 В — около 0,02 с. Параметры зависят от модификации. Розеточные Vp-10AS и Vp-16AS рассчитаны на 10 и 16 А активной нагрузки соответственно и не требуют установки в щите. Для отдельного исполнения V-protector на 32 А предусмотрен температурный контроль. При нагреве внутренних элементов выше 100 C прибор отключает нагрузку; возврат в рабочее состояние возможен после охлаждения до 60 C. Причиной такого события может быть перегрузка контактов либо повышенное переходное сопротивление клеммного соединения. Проверяют нагрузку.
Архитектура и алгоритм контроля
Измерительный тракт передает сетевой сигнал микроконтроллеру, который сопоставляет действующее напряжение с заданными порогами. При их нарушении электромагнитное реле размыкает силовую цепь, но контроль входа продолжается. После нормализации напряжения и выдержки заданного интервала контакты замыкаются. Реле не стабилизирует питание и не корректирует форму напряжения. Алгоритм содержит последовательные состояния:
- измерение входного напряжения при включенной нагрузке,
- определение выхода за допустимые пороги,
- размыкание контактов с продолжением измерений,
- отсчет задержки после нормализации сети,
- повторное включение нагрузки.
Время реакции зависит от величины отклонения. Резкий провал требует ускоренного разрыва цепи, тогда как при умеренном понижении допустима выдержка. Такая настройка реакции сокращает ложные отключения во время пуска оборудования.
Дополнительная защита в VA-protector
В VA-protector напряжение контролируется совместно с током, измеряемым встроенным трансформатором. На дисплеях отображаются оба значения. Модели VA-32A, VA-40A, VA-50A и VA-63A рассчитаны соответственно на 32, 40, 50 и 63 А номинального тока. Токовая функция ограничивает перегрузку, но не заменяет автоматический выключатель при коротком замыкании. Для функций VA-protector характерны:
- контроль действующего напряжения и силы тока в одной цепи,
- отключение при превышении предельно допустимого тока,
- выдержка при токе выше номинального, но ниже максимального,
- отображение причины токового отключения,
- возможность отключения функции ограничения тока в предусмотренных версиях.
У распространенных VA-моделей ток выше номинального вызывает отключение через 600 с, а превышение максимального — примерно через 0,04 с. После перегрузки повторное включение требует команды оператора. После нормализации напряжения реле восстанавливает питание автоматически с заданной задержкой.
Монтаж, координация защит и условия эксплуатации

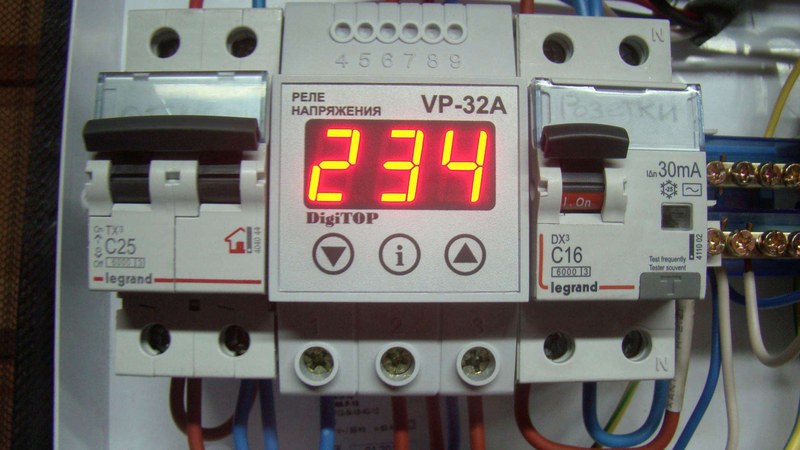

Щитовые модели закрепляют на DIN-рейке 35 мм; розеточные подключают непосредственно к розетке. Проводники присоединяют по схеме выбранного исполнения: расположение клемм различается. Сечение жил определяют по току и условиям прокладки. Для многопроволочных жил применяют подходящие наконечники. При проектировании учитывают:
- установку аппарата защиты от сверхтоков перед реле,
- соответствие номиналов коммутационной способности силовой цепи,
- пусковые токи двигателей, трансформаторов и импульсных блоков питания,
- теплоотвод и доступ к клеммам внутри распределительного шкафа,
- исключение конденсации влаги и попадания проводящей пыли,
- возможность отключить напряжение перед проверкой соединений.
Реле напряжения не заменяет УЗО и УЗИП: оно не реагирует на дифференциальный ток и не предназначено для ограничения грозовых импульсов. Для мощной нагрузки предусматривают контактор с согласованной цепью управления. При эксплуатации контролируют нагрев соединений; их затяжку проверяют только после обесточивания. Степень IP20 требует подходящего электротехнического шкафа.
Таким образом, DigiTOP Protector отключает нагрузку при выходе напряжения за заданные границы, а VA-protector дополнительно ограничивает перегрузку по току. Результат применения определяется настройками, согласованием с аппаратами защиты и характером нагрузки. Компания «Олниса» осуществляет поставку промышленного оборудования, включая устройства DigiTOP Protector.
