Мультиметр Fluke 7 — надежное решение для контроля электрических параметров и поиска неисправностей

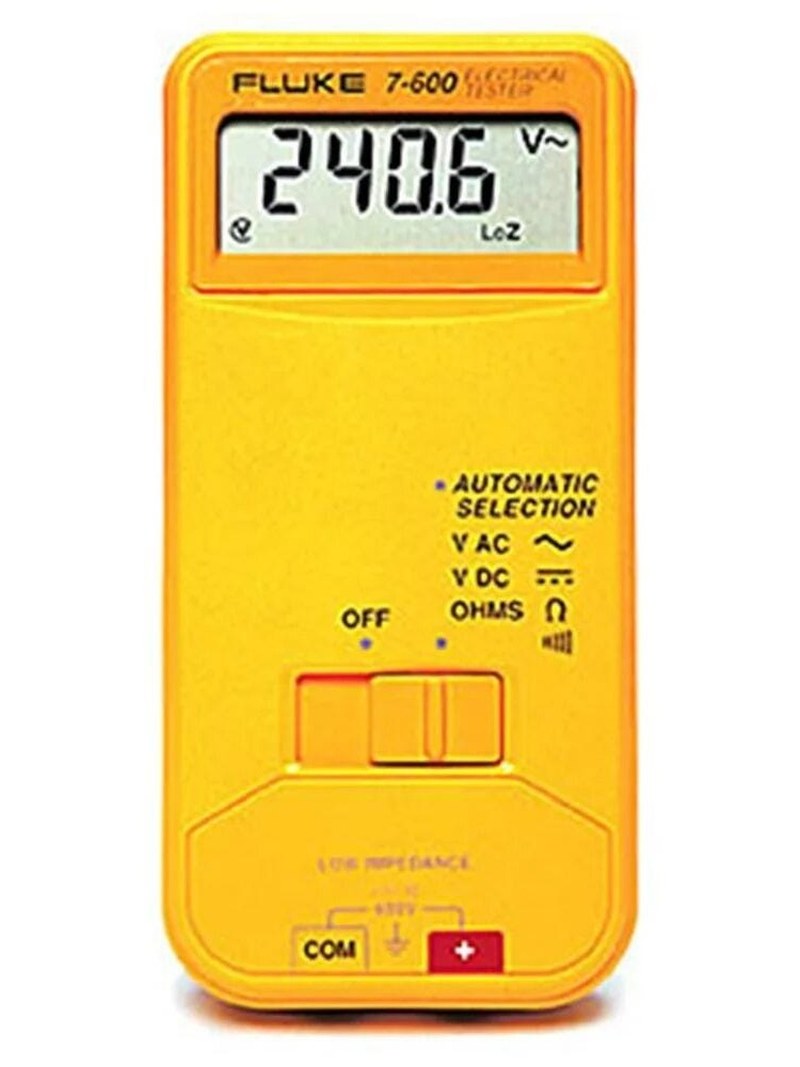

Fluke 7 — серия контактных электрических тестеров для измерения напряжения, сопротивления и проверки целостности проводников. Исполнения 7-300 и 7-600 различаются предельным измеряемым напряжением. Измеритель оборудован цифровым индикатором, парой входных гнёзд и органом включения. Вместо ручного выбора каждого предела используется электронное распознавание входного сигнала. Двухпроводное подключение позволяет оценивать сопротивление соединений, но не заменяет четырёхпроводный микроомметр. Для подключения предусмотрены измерительные провода TL75 с изолированными щупами. Защитные упоры отделяют пальцы от наконечников.
Технические характеристики
Характеристики Fluke 7-600 включают в себя:
- диапазоны постоянного напряжения — 40,00, 400,0 и 600 В,
- диапазоны переменного напряжения — 40,00, 400,0 и 600 В,
- точность измерения постоянного напряжения — ±(1,5 % показания + 1 разряд),
- точность измерения переменного напряжения — ±(2,9 % показания + 3 разряда) при 50–400 Гц,
- предел измерения сопротивления — 400,0 Ом с разрешением 0,1 Ом,
- дисплей — 4000 отсчётов с обновлением четыре раза в секунду,
- электробезопасность — CAT III 600 В,
- источник питания — батарея 9 В типа IEC 6F22,
- рабочая температура — от −10 до +50 C,
- размеры без чехла — 142,3 × 70,5 × 34,6 мм,
- масса — 286 г.
Разрешение индикатора не равнозначно точности измерения: допуск складывается из доли показания и единиц младшего разряда. При документировании результатов учитывают обе составляющие и состояние подсоединённых проводов.
Принцип работы
При включении Fluke 7-600 переходит в режим сопротивления и проверки проводимости. Когда напряжение между входами превышает примерно 4,5 В, измерительная схема распознаёт постоянную либо переменную составляющую и переключается в режим вольтметра. Выбор диапазона также автоматизирован. Ручная установка пределов не требуется. При напряжениях до 50 В входное сопротивление составляет приблизительно 2 кОм; с ростом напряжения оно повышается и при 600 В превышает 300 кОм. Такой вход подавляет наведённые потенциалы, но способен изменить режим проверяемой схемы. Подключать его к чувствительным электронным выходам, датчикам и высокоомным источникам без проверки допустимой нагрузки нельзя.
При измерении переменного напряжения применяется усредняющее преобразование, откалиброванное по действующему значению синусоиды. Функции True RMS нет: на сигналах с выраженными гармониками возможны дополнительные отклонения. Прозвонка сопровождается звуком при сопротивлении обычно менее 25 Ом; превышение верхнего предела 400 Ом отображается как выход за диапазон. Качество контакта щупов влияет на результат. Звуковая прозвонка подтверждает замыкание цепи, но не определяет способность контакта проводить ток без перегрева. При оценке силового соединения дополнительно измеряют падение напряжения под нагрузкой.
Области применения
Прибор рассчитан на оперативные работы с низковольтными цепями:
- контроль питания на вводных и отходящих клеммах распределительных щитов,
- проверка напряжения на контакторах, пускателях и аппаратах защиты,
- поиск обрыва в предварительно обесточенной кабельной линии,
- проверка проводимости перемычек и контактных соединений,
- выявление отсутствующего питания на участках электропроводки,
- прозвонка монтажных соединений перед вводом схемы в эксплуатацию.
Функциональный состав не предусматривает прямого измерения тока, частоты, ёмкости и сопротивления изоляции. Изоляцию и переходные процессы проверяют отдельными приборами.
Ограничения и электробезопасность
Категория CAT III 600 В относится к применению в стационарных распределительных сетях соответствующего класса перенапряжений. Она не допускает превышения предельного напряжения между входом и землёй. Перед работой осматривают корпус и щупы, проверяют показания на известном источнике. Во время измерений пальцы держат за защитными упорами. При отключении сначала снимают щуп с точки под напряжением, затем общий. Автоматический выбор функции не исключает неправильной интерпретации сигнала: повторяющиеся импульсы на шине постоянного тока способны вызвать индикацию переменного напряжения. Порог 4,5 В не подтверждает отсутствие меньших потенциалов. Отсутствие напряжения устанавливают по принятой на объекте процедуре соответствующим прибором. Входное сопротивление около 2 кОм может значительно нагрузить слаботочную электронику. Проверять целостность цепи разрешается только после отключения источников питания и исключения опасного остаточного заряда. При нестабильных показаниях оценивают форму сигнала, контакты и воздействие входной нагрузки.
Таким образом, Fluke 7-600 совмещает проверку двух видов напряжения, измерение малых сопротивлений и прозвонку в одном переносном устройстве. Автоматическое переключение и низкоомный вход полезны при поиске неисправностей в силовой проводке, но ограничивают применение в электронных схемах. Компания «Олниса» осуществляет поставку промышленного оборудования, включая электрические тестеры.
