Стабилизатор ExeGate AV-3000 — высокая эффективность, удобство установки и надежность эксплуатации

ExeGate Master AV-3000 — автоматический стабилизатор для однофазной сети переменного тока. Устройство компенсирует отклонения сетевого напряжения и отключает нагрузку при аварийных режимах. Исполнение EX291740RUS предусматривает стационарное подключение через клеммный узел. Аккумулятора нет: при пропадании сетевого напряжения нагрузка обесточивается.

Технические характеристики

Основные технические параметры исполнения EX291740RUS:

• тип регулирования — автоматический, релейный,
• полная выходная мощность — 3000 ВА,
• число фаз — одна,
• диапазон входного напряжения — 140–260 В,
• номинальное выходное напряжение — 220 В,
• отклонение выходного напряжения — не более ±8%,
• частота сети — 50–60 Гц,
• максимальный входной ток — 15 А,
• время переключения — менее 7 мс,
• КПД — до 98%,
• степень защиты оболочки — IP20,
• задержка подключения нагрузки — 6 или 180 с.

Допуск ±8% соответствует интервалу 202,4–237,6 В. Это не означает поддержание строго 220 В при любых колебаниях. При выходе входного напряжения за пределы диапазона питание нагрузки отключается.

Особенности конструкции

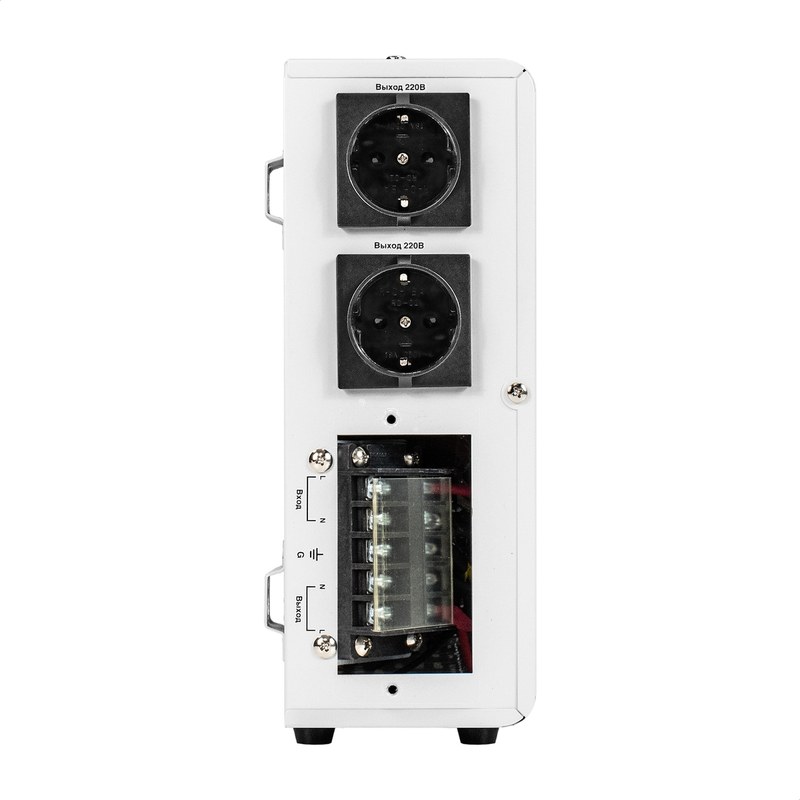

Силовая часть построена на тороидальном трансформаторе с переключаемыми отводами. Реле изменяют коэффициент преобразования, а микропроцессорный контроллер выбирает ступень по напряжению сети. Коммутация организована вблизи перехода сетевой синусоиды через ноль. Такой алгоритм уменьшает воздействие переключений на контактные группы, но не устраняет механический износ реле. Узлы размещены в стальном корпусе для настенного монтажа. Степень IP20 предусматривает защиту от доступа пальцем к опасным частям, но не от воды. Пассивное охлаждение обеспечивается естественным движением воздуха через вентиляционные проемы. Закрытие отверстий ухудшает теплоотвод. В исполнении EX291740RUS ввод и нагрузку присоединяют к пятиконтактной клеммной колодке, разделяя входные и выходные цепи.

Принцип стабилизации

Микропроцессорный контроллер выполняет последовательность операций:

• измерение входного напряжения,
• сопоставление результата с заданными порогами,
• выбор повышающего, понижающего либо прямого режима,
• переключение отводов трансформатора посредством реле,
• повторную проверку параметров питания.

Конечное число отводов обусловливает ступенчатую коррекцию. При коммутации возможен короткий переходный процесс, допустимость которого зависит от свойств нагрузки. Релейная схема не изменяет частоту: выход повторяет частоту питающей сети. Она не обеспечивает полного подавления гармоник и не устраняет исходное искажение синусоиды. При изменении входного напряжения контроллер пересматривает положение коммутационных элементов. Качество питания зависит также от характера нагрузки, скорости сетевых колебаний и сопротивления подводящей линии.

Защита и индикация

Система контроля реагирует на электрические и тепловые нарушения. Предусмотрены следующие защитные функции:

• отключение при недопустимом повышении входного напряжения,
• отключение при чрезмерном снижении входного напряжения,
• защита от короткого замыкания в цепи нагрузки,
• ограничение последствий перегрузки и перегрева,
• защита от кратковременных импульсных всплесков напряжения,
• выдержка времени перед повторной подачей питания.

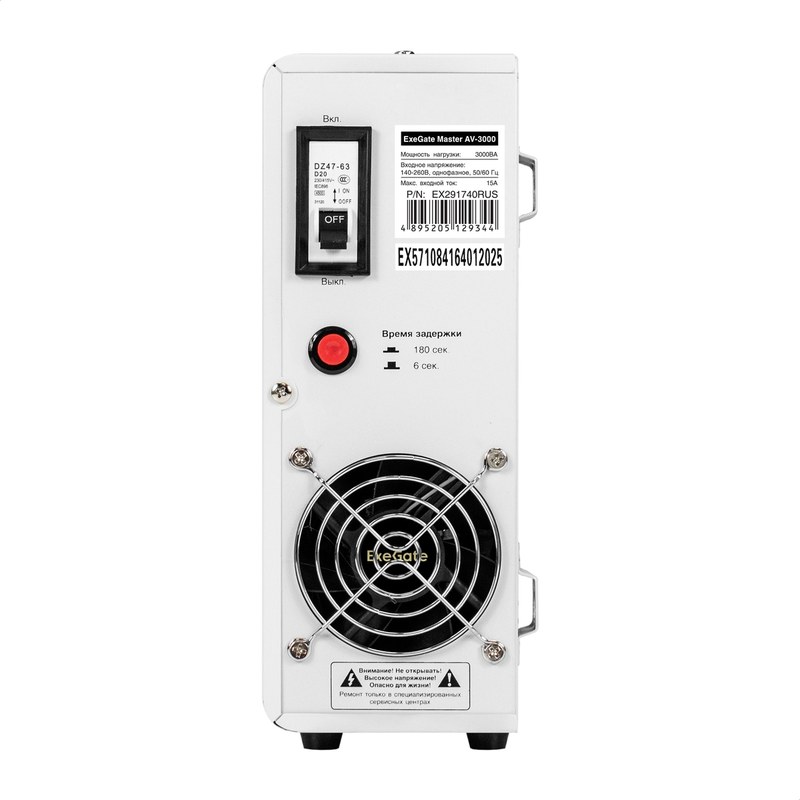

Цифровые индикаторы показывают входное и выходное напряжение, светодиоды — режим работы. Задержка на 6 либо 180 секунд откладывает подключение после появления питания. Увеличенная выдержка применима для компрессорных агрегатов, которым противопоказан немедленный повторный запуск. Встроенная защита не заменяет внешний автоматический выключатель и заземление.

Расчет нагрузки и подключение

Мощность 3000 ВА является полной. При коэффициенте мощности ниже единицы активная составляющая нагрузки меньше полной, однако ток через элементы устройства определяется полной мощностью. В расчет включают пусковые токи двигателей, рабочие циклы и тепловой запас. Насосы и компрессоры могут потребовать кратного резерва относительно мощности, потребляемой в установившемся режиме. При понижении входного напряжения для передачи прежней мощности требуется больший входной ток. Поэтому 3000 ВА нельзя автоматически считать доступной длительной нагрузкой при 140 В. Расчет ведут с учетом ограничения входного тока 15 А, параметров питающего автомата. Монтаж выполняют на обесточенной линии с присоединением защитного проводника. Сечение кабеля назначают по расчетному току, условиям прокладки и требованиям к отключению повреждений.

Эксплуатационные условия и применение

Температура эксплуатации — от 0 до +40 C, относительная влажность — 10–90% без конденсации. Для естественной конвекции оставляют свободное пространство вокруг корпуса. Место установки должно быть сухим, без воздействия проводящей пыли, прямого нагрева и попадания жидкости. При нарушении этих условий снижается электрическая безопасность и ухудшается охлаждение силовой части. Стабилизатор может использоваться в цепях следующих потребителей:

• офисные вычислительные станции и периферийная техника,
• локальные сетевые узлы с резервированием питания отдельным ИБП,
• измерительные и управляющие приборы в пределах их допустимого напряжения,
• вспомогательное электрооборудование небольших производственных помещений,
• отдельные бытовые и инженерные нагрузки с учтенным пусковым током.

Для ответственной автоматики оценивают допустимость переходных процессов. Если технологический цикл не допускает перерыва питания, потребуется отдельный источник бесперебойного питания. Стабилизатор не резервирует энергию.

Таким образом, ExeGate Master AV-3000 рассчитан на коррекцию напряжения однофазной линии в диапазоне 140–260 В. Релейная система и микропроцессорный контроль применимы для оборудования, допускающего ступенчатое регулирование без автономного питания. Надежность установки зависит от корректного учета полной мощности, стартовых токов и теплоотвода. Компания «Олниса» осуществляет поставку промышленного оборудования, включая стабилизаторы напряжения ExeGate.
