Электропривод ESBE 93P PROP MULTI 24V — эффективное решение для автоматизации инженерных систем
ESBE 93P PROP MULTI 24V — поворотный электропривод серии 90, предназначенный для непрерывного позиционного регулирования трубопроводной арматуры. Модель 12550500 преобразует аналоговую команду автоматики в угловое перемещение штока. Она применяется там, где нужно плавно менять расход теплоносителя или пропорции входных потоков. Задание и алгоритм регулирования формирует внешний контроллер.
Технические характеристики
Основные параметры исполнения 93P:
- номинальное питание — 24 В переменного или постоянного тока с допуском ±10%,
- частота переменного питающего напряжения — 50/60 Гц,
- потребляемая мощность — 5 ВА,
- номинальный крутящий момент — 15 Н·м,
- поддерживаемые диапазоны входного сигнала — 0–10 В, 2–10 В, 0–20 мА и 4–20 мА,
- настраиваемые рабочие углы — 90, 180 и 355,
- время полного перемещения — от 60 до 390 с в зависимости от выбранного угла,
- степень защиты оболочки — IP54, класс электрозащиты — II,
- температура окружающей среды при эксплуатации — от −15 до +55 C,
- масса исполнительного механизма — приблизительно 0,8 кг.
Особенности конструкции

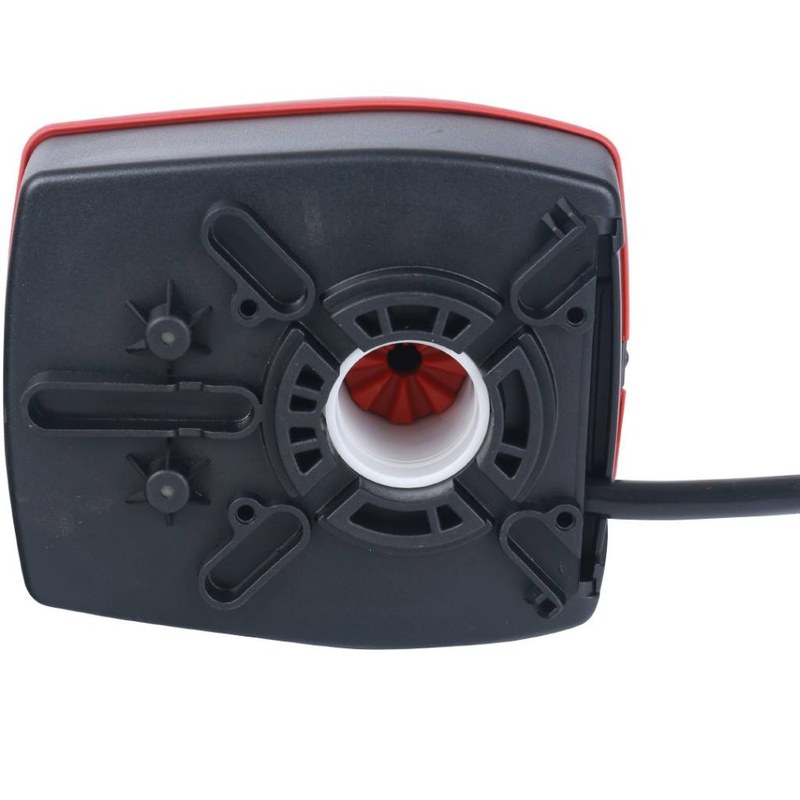

Электродвигатель с зубчатой передачей размещён внутри защитного корпуса. Редуктор понижает скорость вращения и передаёт на выходной вал усилие, необходимое для перестановки регулирующего органа. Соединение с клапаном выполняется через адаптер и муфту; необходимо совпадение посадочных размеров. Положение привода можно изменять вручную: для этого предусмотрены механизм расцепления и рычаг. При настройке поворота более 180 ручной рычаг необходимо снять, чтобы он не ограничивал движение. Границы хода задают кулачками концевых выключателей. Оболочка IP54 ограничивает проникновение пыли и защищает от водяных брызг, но не рассчитана на погружение. Герметичность перекрытия и гидравлические показатели зависят от самого клапана.
Принцип работы
Аналоговый выход контроллера задаёт требуемую позицию клапана внутри выбранного диапазона поворота. Электроника электропривода интерпретирует напряжение либо ток как положение, к которому должен перейти выходной вал. При изменении задания двигатель перемещает регулирующий элемент через редуктор, после чего привод удерживает достигнутую позицию. В отличие от трёхпозиционной схемы, здесь заданное положение кодируется одним сигналом. В режиме 0–10 В нулю соответствует начало рабочего сектора, а 10 В — его конец. Для диапазонов 2–10 В и 4–20 мА контроллер должен использовать соответствующие границы шкалы. Направление вращения допускает настройку, что позволяет согласовать увеличение управляющего сигнала с требуемым направлением изменения протока. При пропадании питания привод не следует рассматривать как механизм аварийного возврата: пружинный перевод в безопасную позицию для этого исполнения не заявлен.
Настройка угла и скорости
Конфигурация выполняется блоком из восьми DIP-переключателей. Пары 1–2 и 3–4 задают соответственно рабочий угол и время его прохождения; пятый переключатель меняет направление вращения. Позиции 6–7 определяют электрический диапазон управляющего сигнала, а восьмая выбирает обработку напряжения или тока. Для угла 90 доступны интервалы 60, 90 и 120 с; для 180 — 120, 180 и 240 с; для 355 — 130, 260 и 390 с. Заводская конфигурация предусматривает угол 90, сигнал 0–10 В и время перемещения 120 с. После изменения углового диапазона требуется перенастроить кулачки ограничения хода в соответствии с механическими упорами клапана. До включения автоматического режима необходимо убедиться, что фактические крайние положения совпадают с принятой логикой регулирования. Некорректная установка сектора способна вызвать недоход регулирующего органа либо избыточную нагрузку при достижении упора.
Монтаж и подключение

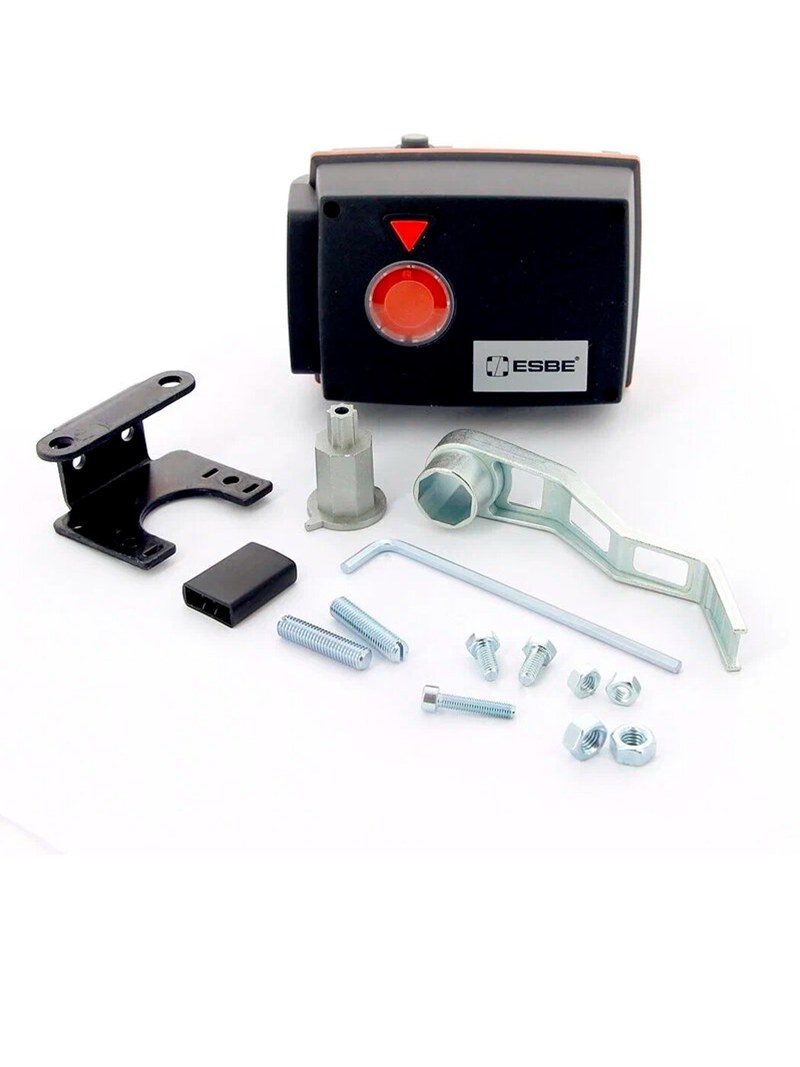

Привод 93P предназначен, в частности, для смесительных клапанов ESBE серии F в диапазоне DN15–DN150. Совместимость с другими семействами обеспечивается подходящим адаптером: для MG, G, F, BIV, T/TM, H/HG используется комплект 900, а для VRG, VRB, VRH, VRS и VRP предусмотрен отдельно устанавливаемый VRG801. Проверка момента на штоке и допустимого угла обязательна. При установке оси привода и клапана необходимо соосно совместить, а выбранное начальное положение согласовать с положением затвора. Электрические цепи питания и аналогового управления подключаются по штатной схеме с соблюдением полярности постоянного тока и общего провода сигнала. Подача сетевого напряжения 230 В на клеммы питания 24 В недопустима. Кабельную разводку следует выполнять с учётом электромагнитных помех от силового оборудования; после монтажа проверяют направление вращения, отклик на минимальную и максимальную команду, а также срабатывание ограничителей.
Области применения
Типовые задачи исполнительного механизма:
- управление температурой подачи в водяных отопительных контурах посредством смешения потоков,
- перераспределение теплоносителя между ветвями трубопроводной системы,
- управление поворотными клапанами в узлах теплоснабжения и теплообменных установках,
- регулирование гидравлических режимов по сигналу контроллера диспетчеризации,
- создание исполнительного звена в контурах, где требуется аналоговое позиционирование.
Таким образом, ESBE 93P PROP MULTI 24V, 12550500, обеспечивает преобразование стандартных аналоговых команд в регулируемый поворот клапана с моментом 15 Н·м. Настраиваемые углы и времена хода позволяют согласовать его с разными схемами автоматизации. Компания «Олниса» осуществляет поставку ESBE 93P и другого промышленного оборудования.
