Конденсаторы ECAP NP — сочетание высокой удельной емкости и компактных размеров

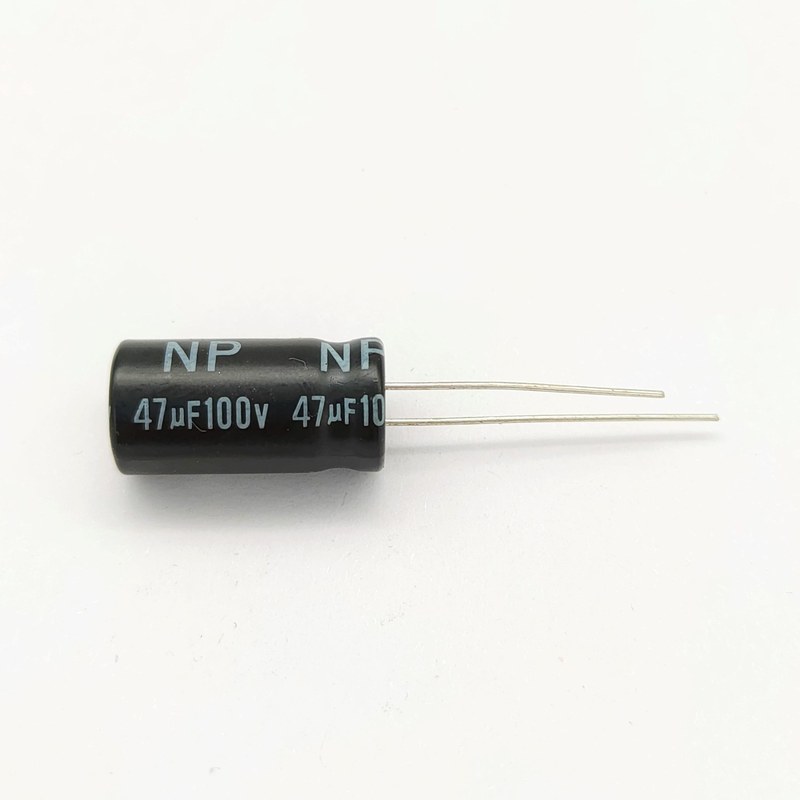

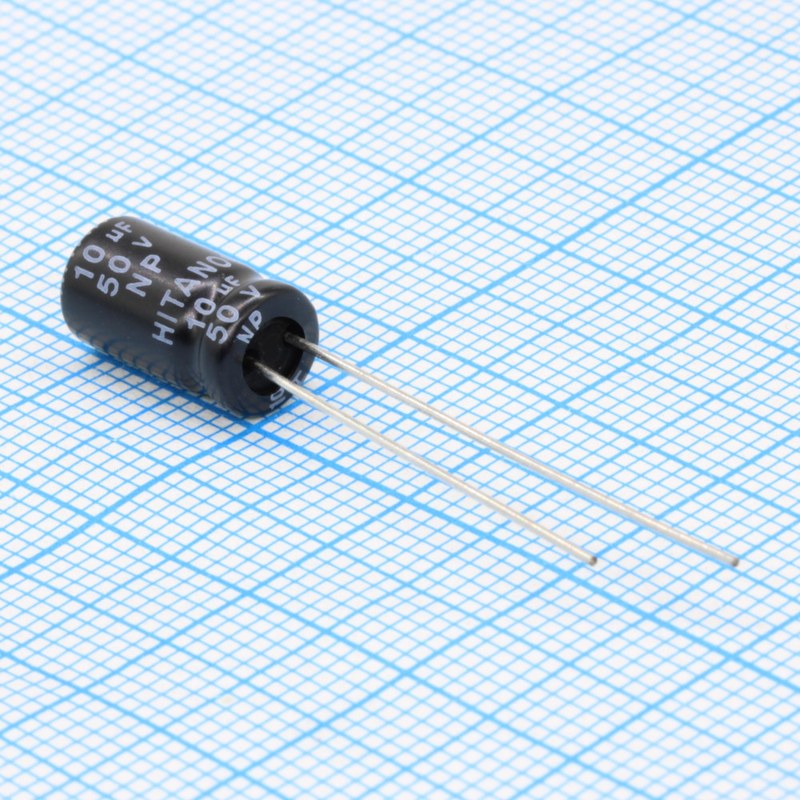

ECAP NP — алюминиевые электролитические конденсаторы для цепей с меняющейся полярностью напряжения. В отличие от полярных аналогов они не требуют соблюдения направления установки на плате. Однако неполярное исполнение не снимает ограничений по напряжению, частоте, температуре и переменному току. При проектировании учитывают емкость, внутренние потери, нагрев и расчетный ресурс.
Номинальные параметры серии NP
Обозначение ECAP NP применяется к различным типоразмерам; единой емкости или габарита у него нет. Для радиальной серии NP встречаются следующие паспортные диапазоны и признаки:
- номинальная емкость — от 0,47 до 1000 мкФ,
- номинальное рабочее напряжение — от 10 до 100 В,
- рабочая температура — от −40 до +85 C,
- исполнение — алюминиевое электролитическое, неполярное,
- расположение выводов — радиальное, под пайку в отверстия платы.
Приведенные интервалы относятся к определенной радиальной серии NP: у других исполнений возможны иные значения, включая предельную температуру. Емкость обычно нормируют при 120 Гц и +20 C; типовой допуск стандартных неполярных конденсаторов составляет ±20 %. Ток утечки и ресурс устанавливают отдельно для каждого варианта. На корпусе обычно приводят емкость, допустимое напряжение и температурное исполнение. Если обозначение серии совпадает, но номиналы различаются, компоненты не считаются прямой заменой.
Поведение в электрической цепи
Емкостное сопротивление рассчитывают по формуле Xc = 1/(2fC), где f — частота, C — емкость. С ростом частоты Xc уменьшается, но реальный импеданс зависит также от эквивалентного последовательного сопротивления ESR и паразитной индуктивности. В высокочастотных фильтрах ECAP NP не заменяет пленочные или керамические элементы с малыми потерями. Для простого RC-звена граничную частоту определяют по формуле fс = 1/(2RC). Производственный допуск емкости непосредственно влияет на положение этой границы, поэтому прецизионные цепи требуют отдельной оценки разброса параметров. Нагрев при протекании переменного тока оценивают как I2·ESR. Превышение допустимого тока пульсаций ускоряет старение даже при нормальном напряжении. Тангенс угла потерь характеризует соотношение активной и реактивной составляющих, а ток утечки особенно важен для высокоомных узлов и длительных временных интервалов. Для расчета режима необходимо сопоставлять:
- наибольшее напряжение между выводами с номиналом конкретного изделия,
- действующее значение переменного тока с допустимой нагрузкой по пульсациям,
- импеданс на рабочей частоте с требованиями к амплитудной характеристике,
- температуру внутри оборудования с рабочим пределом и запасом по нагреву,
- изменение емкости за срок службы с допустимым отклонением схемы.
Неполярность не означает пригодности для непосредственного подключения к сети 230 В. Номинал в вольтах не следует автоматически трактовать как допустимое сетевое переменное напряжение: соответствующий режим должен быть явно предусмотрен изготовителем.
Применение в аппаратуре
В звуковых трактах ECAP NP работают как разделительные и частотозадающие компоненты при необходимости десятков или сотен микрофарад. В пассивных акустических фильтрах емкость определяет частоту раздела; между каскадами она блокирует постоянную составляющую сигнала. В корректирующих цепях и низкочастотных фильтрах учитывают отклонение емкости и потери. Для прецизионных измерительных каналов чаще подходят пленочные элементы. Неполярные электролиты нельзя приравнивать к сетевым помехоподавляющим либо пусковым конденсаторам: там действуют особые требования к безопасности. Посадочное место проверяют по габаритам и межвыводному расстоянию. Механически совместимые конденсаторы могут различаться электрическими параметрами. При пайке соблюдают ограничения по температуре и времени нагрева: повреждение уплотнения ухудшает герметичность. Не допускают деформации корпуса и растягивающей нагрузки на выводы. Вибронагруженные узлы требуют фиксации крупных деталей; изоляцию металлического корпуса от токоведущих частей проверяют отдельно. Запас по напряжению и температуре ограничивает ускоренное старение электролита.
Таким образом, ECAP NP обеспечивает сравнительно большую емкость в цепях с переменной полярностью при соблюдении электрических и тепловых ограничений. Компания «Олниса» осуществляет поставку промышленного оборудования и электронных компонентов, включая неполярные конденсаторы ECAP NP.
