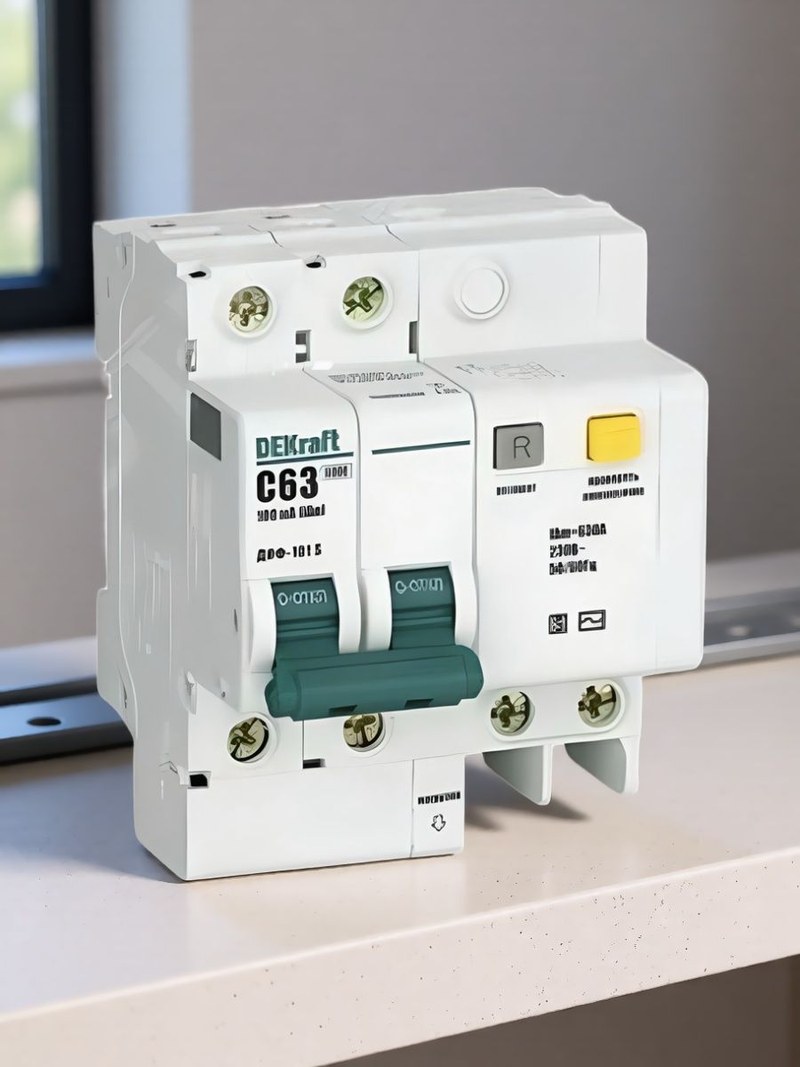

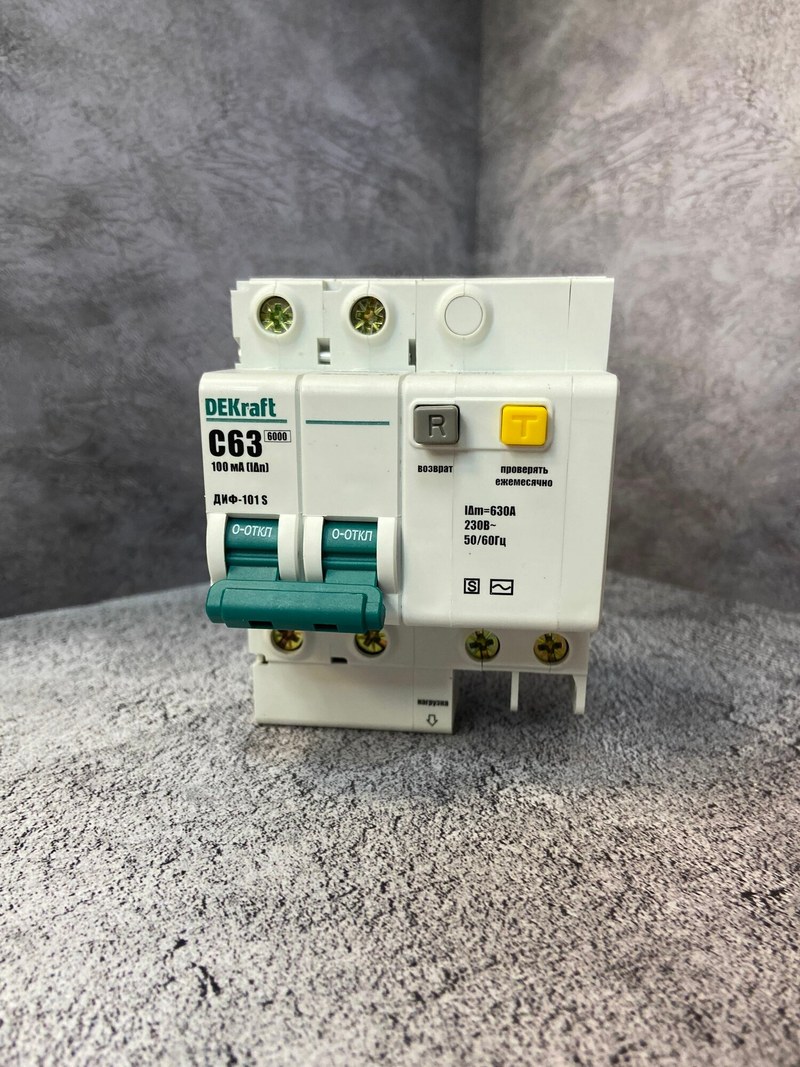

Селективный дифференциальный автомат DEKraft ДИФ-101 S 15304DEK — ступенчатая защита от токов утечки
DEKraft ДИФ-101 S 15304DEK — селективный автоматический выключатель дифференциального тока, предназначенный для комплексной защиты электрических линий. Аппарат реагирует на токи утечки, перегрузку и короткое замыкание, объединяя функции дифференциальной и максимальной токовой защиты в одном модульном устройстве. Ключевой особенностью исполнения является селективность. В отличие от дифференциальных аппаратов мгновенного действия, DEKraft ДИФ-101 S имеет временную задержку при возникновении тока утечки. Благодаря этому вышестоящее устройство не должно отключаться раньше нижестоящего аппарата, установленного непосредственно на поврежденной групповой линии.
Технические характеристики
Основные параметры DEKraft ДИФ-101 S 15304DEK:
- бренд — DEKraft,
- категория — селективный автоматический выключатель дифференциального тока,
- серия — ДИФ-101 S,
- артикул — 15304DEK,
- количество полюсов — 2P,
- номинальный ток — 63 А,
- номинальный дифференциальный ток — 100 мА,
- тип дифференциальной защиты — AC-S,
- время-токовая характеристика — C,
- отключающая способность — 6 кА,
- дифференциальный блок — электронный,
- монтаж — на DIN-рейку.
Особенности конструкции устройств
DEKraft ДИФ-101 S 15304DEK объединяет в одном корпусе несколько функциональных узлов. Силовая контактная система обеспечивает коммутацию линии, токовые расцепители контролируют режим перегрузки и короткого замыкания, а электронный дифференциальный блок отслеживает появление утечки относительно нормального режима. Двухполюсная схема рассчитана на одновременное размыкание проводников защищаемой однофазной линии. Механическое объединение полюсов обеспечивает согласованную работу контактной системы при ручном отключении и автоматическом срабатывании. Контроль утечки основан на сравнении токов, проходящих через рабочие проводники. В исправной цепи ток, поступающий к нагрузке, практически равен возвращающемуся току. Появление дополнительного пути через поврежденную изоляцию, корпус оборудования или землю нарушает этот баланс.
Принцип работы
При нормальной работе DEKraft ДИФ-101 S 15304DEK пропускает ток к нагрузке и одновременно контролирует его величину и баланс между рабочими проводниками. Если система исправна, дифференциальная составляющая остается ниже установленного порога, и аппарат сохраняет включенное состояние. При появлении утечки часть электрического тока начинает проходить по незапланированному пути. Дифференциальный блок фиксирует разность токов и сравнивает ее с установленным значением 100 мА. Селективное исполнение не формирует мгновенное отключение одновременно с расположенными ниже устройствами. Предусмотренная временная задержка дает возможность первым отработать групповому дифференциальному аппарату, расположенному ближе к месту неисправности.
Области применения
Селективный DEKraft ДИФ-101 S 15304DEK востребован в системах с многоступенчатой организацией защитных аппаратов. К характерным областям использования относятся:
- вводные распределительные щиты,
- этажные электрощиты,
- коммерческие здания,
- административные объекты,
- жилые электроустановки,
- распределительные сети с несколькими групповыми УЗО,
- инженерные системы зданий,
- небольшие производственные объекты,
- шкафы электроснабжения отдельных зон,
- системы с каскадной дифференциальной защитой,
- цепи с повышенными требованиями к селективности,
- распределение питания между несколькими независимыми группами.
Компания «Олниса» осуществляет поставку селективных дифференциальных аппаратов DEKraft ДИФ-101 S 15304DEK и другой модульной защитной техники. Заказчикам предоставляются технические консультации по номинальному току, чувствительности дифференциальной защиты, селективности и согласованию нескольких ступеней защитных устройств. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.
Преимущества
К практическим достоинствам DEKraft ДИФ-101 S 15304DEK относятся:
- селективное отключение при токах утечки,
- возможность построения ступенчатой дифференциальной защиты,
- снижение риска отключения исправных групп потребителей,
- защита от токов утечки,
- защита от продолжительной перегрузки,
- быстрое отключение короткого замыкания,
- номинальный ток 63 А,
- дифференциальная уставка 100 мА,
- отключающая способность 6 кА,
- характеристика C,
- двухполюсное отключение линии,
- объединение нескольких защитных функций в одном корпусе,
- монтаж на стандартную DIN-рейку,
- применимость во вводных и распределительных щитах.
Таким образом, DEKraft ДИФ-101 S 15304DEK — селективный автоматический выключатель дифференциального тока номиналом 63 А с чувствительностью 100 мА. Аппарат сочетает дифференциальную защиту с контролем перегрузки и короткого замыкания, что позволяет использовать его как комплексный элемент распределительной системы. Главная особенность модели заключается в селективной задержке срабатывания по току утечки. При правильно построенной каскадной схеме нижестоящий аппарат локализует повреждение на отдельной линии, тогда как DEKraft ДИФ-101 S сохраняет электроснабжение остальных групп. Вышестоящая ступень отключается тогда, когда аварийный режим не был устранен расположенным ниже устройством.
