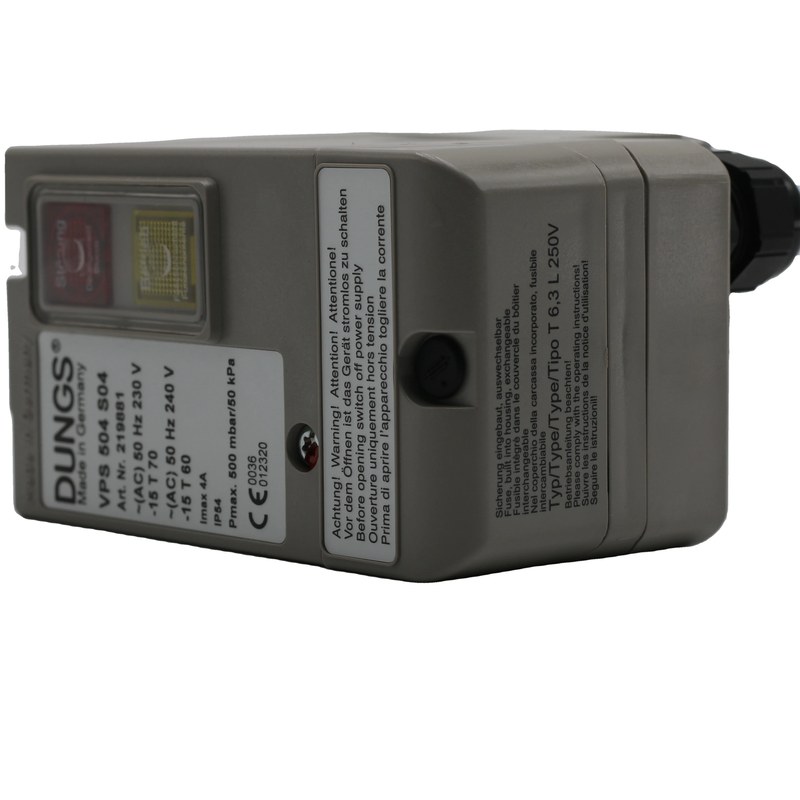

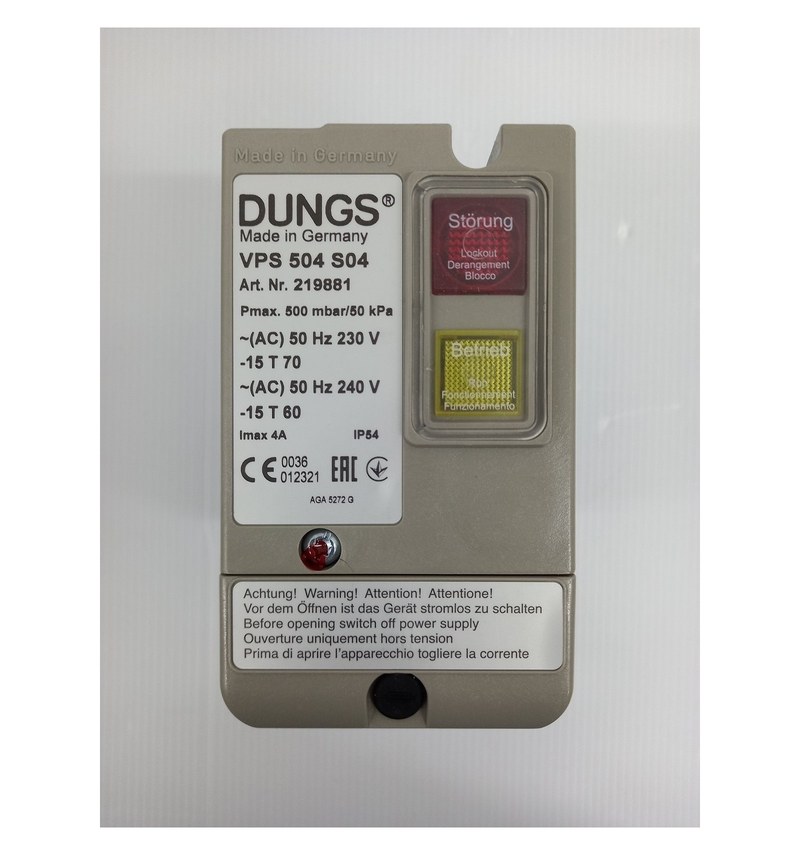

Система контроля герметичности DUNGS VPS 504 S04 219881 — проверка газовых клапанов с отдельным аварийным выходом

DUNGS VPS 504 S04 219881 — автоматическая система контроля герметичности, предназначенная для проверки двух последовательно установленных отсечных клапанов газовой линии. Устройство диагностирует запорную арматуру до перехода горелочного оборудования к рабочему режиму и разрешает дальнейшую последовательность только после подтверждения требуемой плотности клапанной пары.

Технические характеристики

Для DUNGS VPS 504 S04 219881 существенны следующие рабочие параметры:

• бренд — DUNGS,
• категория — система контроля герметичности газовых клапанов,
• серия — VPS 504,
• модель — VPS 504 S04,
• артикул — 219881,
• номинальное питание — 230 В AC, 50 Гц,
• максимальное рабочее давление — 500 мбар,
• диапазон контролируемого объема — 0,1–4 л,
• повышение давления при проверке — около 20 мбар,
• продолжительность диагностического цикла — приблизительно 10–26 с,
• электрическое подключение — винтовые клеммы,
• кабельный ввод — PG 13.5, дополнительный PG 11,
• аварийная сигнализация — отдельный беспотенциальный выход,
• степень защиты — IP54,
• рабочая температура — от −15 до +70 °C,
• максимальная частота проверок — 20 циклов в час,
• допустимая высота эксплуатации — до 2000 м.

Особенности конструкции

DUNGS VPS 504 S04 объединяет в одном корпусе насосный механизм, узел контроля давления, электрическую коммутацию и систему индикации. Все компоненты работают как единый диагностический модуль, поэтому внешняя автоматика получает уже готовый итоговый сигнал о состоянии запорной пары. Внутренняя электрическая помпа предназначена исключительно для проверки герметичности. Она не перемещает рабочий объем газа к горелке, а создает локальное повышение давления в пространстве между закрытыми клапанами. Величина этого повышения составляет приблизительно 20 мбар относительно давления перед первым запорным органом. Контрольная полость может иметь объем от 0,1 до 4 л. В нее входят внутренние пространства клапанов и соединительный участок между ними. Чем больше суммарный объем, тем больше времени необходимо насосу для достижения заданного диагностического давления, поэтому длительность проверки изменяется в зависимости от конкретной газовой рампы.

Принцип работы

Исходным условием для проверки является закрытое положение двух газовых клапанов. Первый клапан отделяет межклапанное пространство от входной части тракта, а второй препятствует прохождению газа к горелке. Получившаяся замкнутая полость становится объектом диагностики. После команды на начало теста DUNGS VPS 504 S04 активирует электрическую помпу. Газ со стороны входа подается в пространство между клапанами, вследствие чего давление в контрольном объеме начинает увеличиваться. Внутренний дифференциальный механизм одновременно сравнивает параметры до первого клапана и внутри проверяемого участка. Целью цикла является достижение превышения примерно на 20 мбар. Скорость формирования этого перепада зависит прежде всего от объема пространства и исходного давления газа.

Области применения

Конструктивные особенности DUNGS VPS 504 S04 219881 ориентированы на газовые установки, в которых контроль герметичности является частью штатного алгоритма безопасности. Типичными объектами применения являются:

• промышленные газовые горелки,
• паровые котлы,
• водогрейные котельные установки,
• промышленные теплогенераторы,
• печи термической обработки,
• технологические сушильные установки,
• автоматизированные газовые рампы,
• двойные электромагнитные клапаны,
• газовые мультиблоки DUNGS,
• системы с дистанционной аварийной сигнализацией,
• горелочные комплексы производственных линий,
• оборудование с обязательным подтверждением плотности арматуры перед пуском,
• теплотехнические установки с централизованной диспетчеризацией.

Компания «Олниса» предлагает DUNGS VPS 504 S04 219881 для комплектации газогорелочной и промышленной автоматики. При выборе устройства предоставляются технические консультации по контролируемому объему, максимально допустимому давлению, электрической схеме S04, особенностям аварийного выхода и совместимости с применяемой клапанной арматурой. Заявки обрабатываются оперативно, а доставка оборудования организуется по всей стране.

Преимущества

Практические возможности DUNGS VPS 504 S04 219881 включают:

• автоматическую проверку плотности двух газовых клапанов,
• диагностику закрытой арматуры до допуска оборудования к рабочему циклу,
• контроль объема от 0,1 до 4 л,
• эксплуатацию при давлении газовой линии до 500 мбар,
• создание проверочного перепада собственной электрической помпой,
• чувствительность к утечке до 50 л/ч,
• получение результата примерно за 10–26 секунд,
• отдельный рабочий выход с нагрузкой до 4 А,
• самостоятельный аварийный сигнал до 1 А,
• беспотенциальную передачу неисправности во внешнюю систему,
• клеммное подключение электрических цепей,
• два варианта кабельного ввода,
• защиту корпуса IP54,
• работу при температуре до +70 °C,
• автоматический повтор диагностики после нарушения электропитания,
• совместимость с различными клапанами и мультиблоками DUNGS,
• возможность включения в централизованную систему сигнализации.

Таким образом, DUNGS VPS 504 S04 219881 — система контроля герметичности, ориентированная на газовые установки, где результат проверки требуется использовать одновременно для разрешения работы горелки и независимой регистрации аварии. Исполнение S04 отличается винтовым клеммным подключением, защитой IP54 и отдельным беспотенциальным сигналом неисправности.
