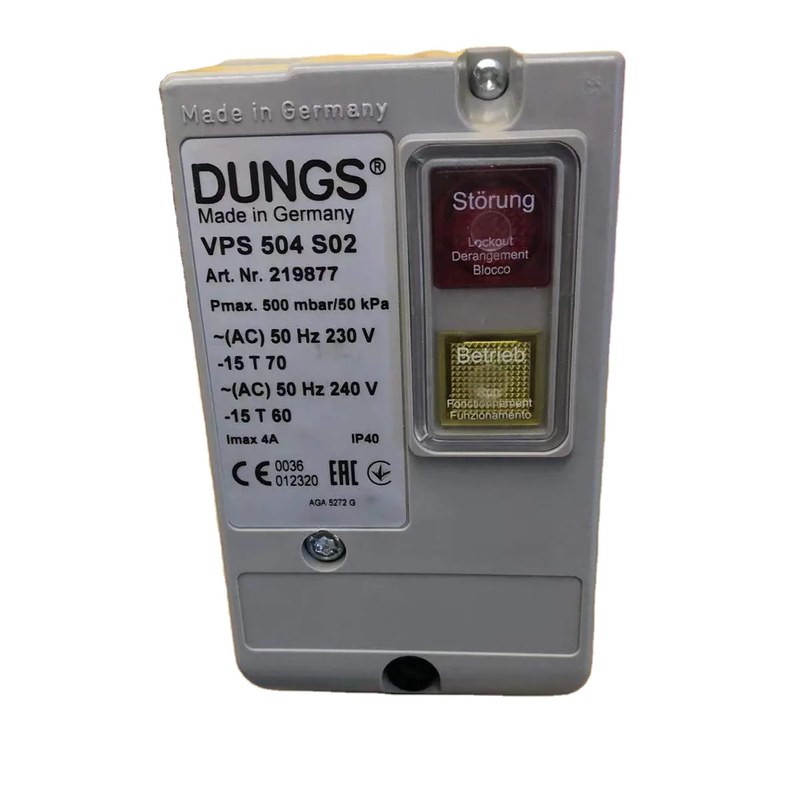

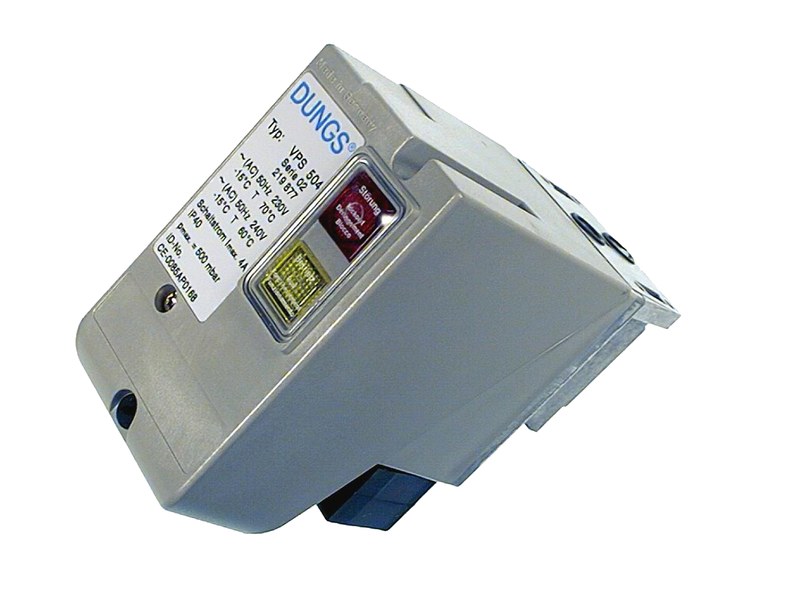

Система проверки газовых клапанов DUNGS VPS 504 S02 219877 — автоматический контроль герметичности перед работой горелки

DUNGS VPS 504 S02 219877 — система автоматической проверки герметичности двух последовательно установленных газовых клапанов. Оборудование включается в защитную автоматику горелочных установок и определяет состояние запорной пары до перехода системы к рабочей подаче топлива. Контроль строится на проверке ограниченного объема, расположенного между клапанами V1 и V2. В этой полости искусственно повышается давление, после чего внутренний механизм VPS 504 анализирует результат.

Технические характеристики

Техническая конфигурация DUNGS VPS 504 S02 219877 включает следующие параметры:

• бренд — DUNGS,
• категория — система контроля герметичности газовых клапанов,
• серия — VPS 504,
• модель — VPS 504 S02,
• артикул — 219877,
• номинальное питание — 230 В AC, 50 Гц,
• допустимое давление газовой линии — до 500 мбар,
• испытательный объем — от 0,1 до 4 л,
• повышение давления при тестировании — приблизительно 20 мбар,
• длительность полного контрольного процесса — около 10–36 с,
• потребляемая мощность во время нагнетания — около 60 ВА,
• потребляемая мощность в рабочем состоянии — около 17 ВА,
• максимальный ток рабочего выхода — 4 А,
• максимальный ток аварийного выхода — 1 А,
• предел чувствительности — до 50 л/ч,
• степень защиты корпуса — IP40,
• рабочая температура для исполнения 230 В 50 Гц — от −15 до +70 °C,
• режим работы — продолжительный,
• предельная частота проверок — 20 циклов в час,
• электрическое соединение — 7-полюсное штекерное,
• допустимое положение при монтаже — вертикальное или горизонтальное, кроме установки в перевернутом положении,
• допустимая высота эксплуатации — до 2000 м над уровнем моря.

Особенности конструкции

Функциональная схема DUNGS VPS 504 S02 построена вокруг собственного насосного модуля. Он используется только во время проверки и не участвует в подаче топлива на горелку. После запуска диагностической последовательности насос нагнетает газ в ограниченный участок между закрытыми запорными органами, создавая условия для оценки их плотности. Вторым ключевым элементом является дифференциальный механизм контроля давления. Он отслеживает состояние испытательной полости относительно давления перед первым клапаном. За счет такого решения проверка не зависит только от остаточного давления, которое могло сохраниться между клапанами после предыдущего рабочего цикла.

Принцип работы

Исходной точкой диагностической последовательности является закрытое состояние V1 и V2. Между этими двумя элементами образуется участок, фактическая плотность которого должна быть подтверждена до разрешения дальнейшей работы газовой установки. Когда от системы управления поступает запрос тепла, программный модуль VPS 504 начинает проверочный цикл. В зависимости от архитектуры горелочной автоматики он может быть организован перед запуском, во время предварительной продувки либо после завершения работы горелки. После старта включается электродвигатель насоса. Давление между V1 и V2 начинает расти и должно превысить уровень на входе первого клапана приблизительно на 20 мбар. Одновременно дифференциальный контроль отслеживает формирование этого перепада. При небольшом испытательном объеме необходимое состояние достигается быстро. С увеличением межклапанной полости возрастает продолжительность нагнетания.

Области применения

Специфика DUNGS VPS 504 S02 219877 позволяет использовать систему в оборудовании с автоматизированным газовым трактом. Типичными объектами являются:

• промышленные газовые горелки,
• паровые котельные агрегаты,
• водогрейные котлы,
• автоматизированные теплогенераторы,
• технологические печи,
• камерные и проходные сушильные установки,
• двухклапанные газовые рампы,
• двойные электромагнитные клапаны DMV,
• газовые мультиблоки DUNGS MB,
• системы промышленного нагрева,
• горелочные комплексы производственных линий,
• оборудование с обязательной проверкой запорной арматуры перед розжигом.

DUNGS VPS 504 S02 219877 доступен к заказу в компании «Олниса» для комплектации горелочных и газовых систем. При выборе компонента можно получить техническую консультацию по давлению, диапазону допустимого испытательного объема, питающему напряжению, электрическому исполнению и совместимости с используемой запорной арматурой. «Олниса» оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические свойства DUNGS VPS 504 S02 219877 включают:

• проверку двух запорных органов в рамках одного автоматического цикла,
• контроль участка объемом от 0,1 до 4 л,
• работу при давлении газовой линии до 500 мбар,
• активное создание испытательного перепада собственной помпой,
• оценку плотности независимо от остаточного давления между клапанами,
• диагностическую чувствительность до 50 л/ч,
• выдачу результата примерно за 10–36 секунд,
• отдельное формирование рабочего и аварийного состояния,
• автоматический повтор теста после кратковременного исчезновения питания,
• возможность включения контроля в разные этапы алгоритма горелки,
• штекерное подключение без громоздкой внутренней разводки,
• совместимость с различными типами клапанной аппаратуры DUNGS,
• работу без ручного создания контрольного давления,
• эксплуатацию при температуре до +70 °C для исполнения 230 В 50 Гц.

Таким образом, DUNGS VPS 504 S02 219877 представляет собой специализированную систему, которая оценивает состояние двух закрытых газовых клапанов через контролируемое повышение давления в пространстве между ними. Встроенный насос создает диагностический перепад, дифференциальный механизм фиксирует его достижение, а программная часть определяет, может ли горелочная автоматика получить разрешение на продолжение цикла.
