Автоматический выключатель DEKraft ВА-101 11081DEK — время-токовая характеристика C для защиты трехфазных линий

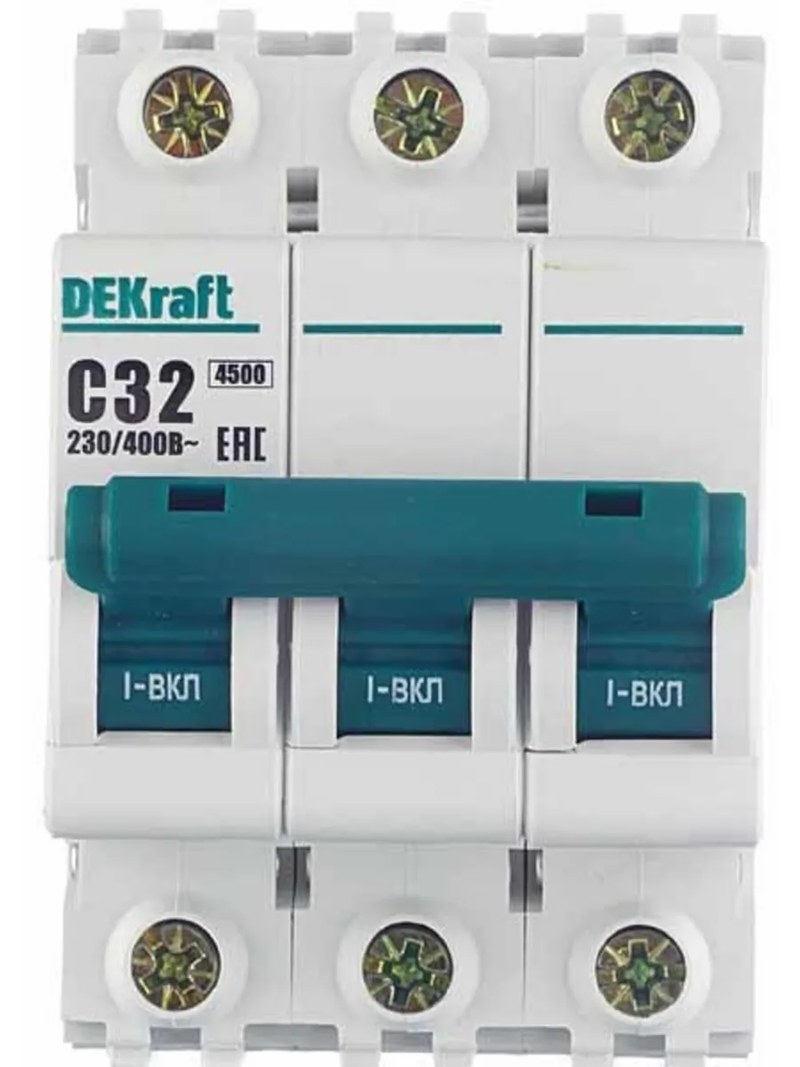

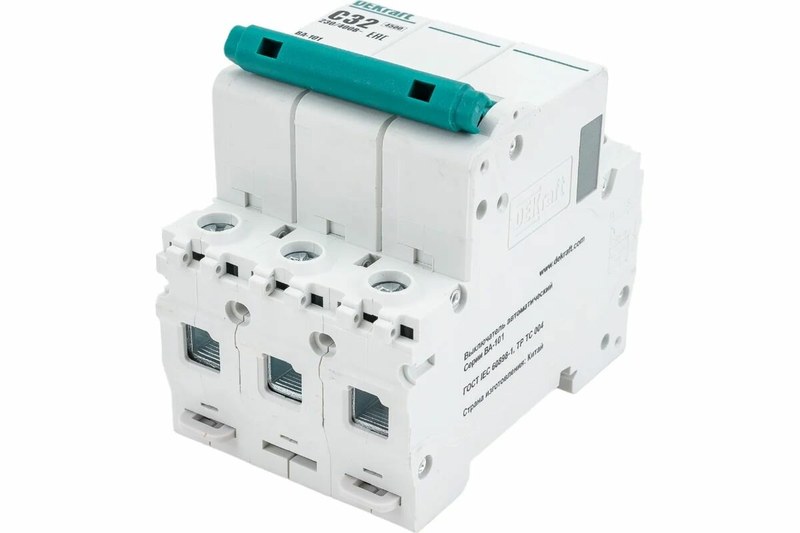

DEKraft ВА-101 11081DEK — трехполюсный модульный автоматический выключатель, предназначенный для защиты электрических цепей от длительной перегрузки и токов короткого замыкания. Аппарат рассчитан на номинальный ток 32 А, имеет отключающую способность 4,5 кА и относится к исполнению с время-токовой характеристикой C. Время-токовая характеристика определяет зависимость между величиной сверхтока и продолжительностью его воздействия до срабатывания выключателя. Чем значительнее ток превышает номинальное значение аппарата, тем быстрее происходит размыкание защищаемой цепи.

Технические характеристики

Ключевые параметры DEKraft ВА-101 11081DEK:

• бренд — DEKraft,
• категория — модульный автоматический выключатель,
• серия — ВА-101,
• артикул — 11081DEK,
• количество полюсов — 3P,
• номинальный ток — 32 А,
• время-токовая характеристика — C,
• номинальная отключающая способность — 4,5 кА,
• тип защиты — от перегрузки и короткого замыкания,
• монтаж — на DIN-рейку.

Особенности конструкции устройств

Конструкция DEKraft ВА-101 11081DEK включает два независимых по принципу действия расцепителя. Тепловой узел реагирует на продолжительное превышение допустимой нагрузки, тогда как электромагнитный механизм предназначен для практически мгновенного отключения при токах короткого замыкания. Совместная работа этих компонентов и формирует время-токовую характеристику автоматического выключателя. Основным элементом теплового расцепителя является биметаллическая пластина. При прохождении повышенного тока выделяемое тепло постепенно изменяет ее форму. Чем больше превышение номинальных 32 А, тем интенсивнее нагрев и тем быстрее пластина воздействует на механизм свободного расцепления. Благодаря инерционности такой системы автомат не отключает линию из-за каждого непродолжительного изменения нагрузки.

Принцип работы

При токе, не превышающем допустимые значения, DEKraft ВА-101 11081DEK остается во включенном положении и непрерывно пропускает рабочую нагрузку. Тепловой расцепитель при этом находится в установившемся температурном состоянии, а электромагнитная система не создает усилия, достаточного для отключения механизма. Если нагрузка увеличивается незначительно и только на короткое время, автомат также не должен немедленно разрывать линию. Такая выдержка необходима для нормальной работы оборудования, поскольку электродвигатели, трансформаторы, импульсные источники питания и другие потребители способны создавать кратковременные токовые броски. При устойчивой перегрузке начинает определяющую роль играть тепловая часть время-токовой характеристики. Чем выше ток относительно номинальных 32 А, тем меньше времени требуется биметаллической пластине для нагрева и срабатывания. Поэтому небольшая перегрузка может сохраняться сравнительно долго, тогда как существенное превышение приводит к более быстрому отключению.

Области применения

Время-токовая характеристика C делает DEKraft ВА-101 11081DEK подходящим для линий с умеренными кратковременными пусковыми токами. Основными направлениями использования являются:

• трехфазные распределительные сети,
• электрические щиты коммерческих объектов,
• инженерные системы зданий,
• небольшие электродвигатели,
• вентиляционные установки,
• насосное оборудование,
• линии со смешанной нагрузкой,
• вспомогательное производственное оборудование,
• распределение питания между щитами,
• системы автоматизации,
• электротехнические мастерские,
• общепромышленные трехфазные цепи.

Компания «Олниса» осуществляет поставку автоматических выключателей DEKraft ВА-101 11081DEK и другой модульной защитной аппаратуры. Заказчикам доступны технические консультации по выбору номинального тока, время-токовой характеристики, количества полюсов и необходимой отключающей способности. Компания оперативно обрабатывает заказы и организует доставку электротехнического оборудования по всей стране.

Преимущества

К практическим достоинствам DEKraft ВА-101 11081DEK относятся:

• защита линии от продолжительной перегрузки,
• быстрое отключение при коротком замыкании,
• время-токовая характеристика C,
• устойчивость к умеренным кратковременным пусковым токам,
• совместное отключение трех фаз,
• сочетание теплового и электромагнитного расцепителей,
• номинальный ток 32 А,
• отключающая способность 4,5 кА,
• применимость в распространенных трехфазных сетях,
• компактная модульная конструкция,
• установка на стандартную DIN-рейку,
• возможность использования в распределительных и управляющих щитах.

Таким образом, DEKraft ВА-101 11081DEK — трехполюсный автоматический выключатель на 32 А, в котором время-токовая характеристика C определяет реакцию защитного механизма на различные значения сверхтока. При продолжительной перегрузке отключение выполняется тепловым расцепителем с выдержкой времени, а при значительном аварийном токе задействуется быстродействующая электромагнитная защита. Диапазон мгновенного срабатывания порядка 5–10 номинальных токов позволяет применять характеристику C в цепях, где возможны умеренные пусковые броски, но одновременно требуется надежное отключение короткого замыкания. Корректный выбор такого автомата должен выполняться с учетом параметров кабельной линии, нагрузки и расчетного тока повреждения.
