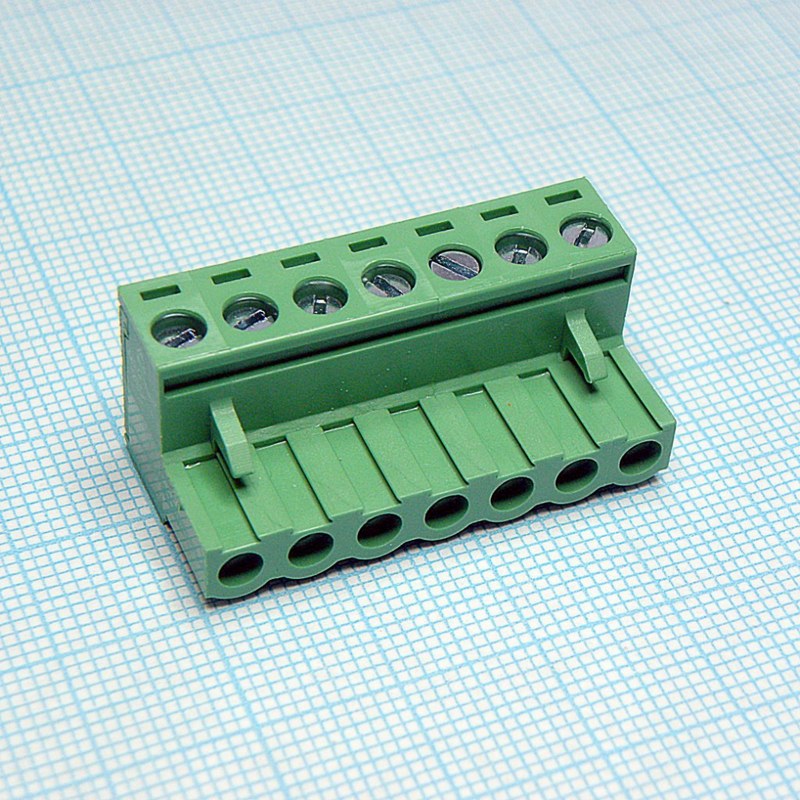

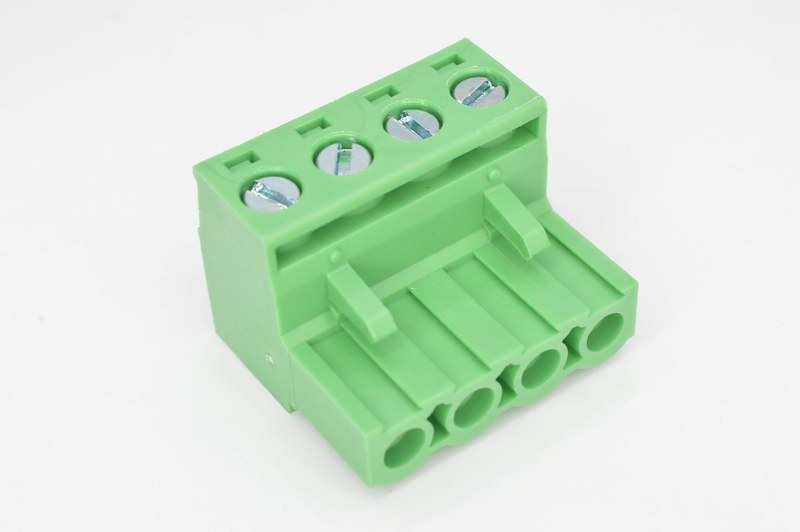

Разъемная клеммная колодка DEGSON 2EDGK-5.0 — винтовое подключение с шагом 5 мм для промышленной электроники

DEGSON 2EDGK-5.0 — разъемная клеммная колодка с винтовой фиксацией проводников, предназначенная для организации надежных электрических соединений в электронном и электротехническом оборудовании. Компонент относится к штекерным клеммным блокам и применяется совместно с ответными частями соответствующего типоразмера, формируя разъемное соединение между кабельной линией и устройством.

Технические характеристики

Основные параметры DEGSON 2EDGK-5.0 включают:

• бренд — DEGSON,
• категория — разъемная клеммная колодка,
• серия — 2EDGK,
• артикул — 2EDGK-5.0,
• тип соединителя — штекерный клеммный блок,
• межконтактный шаг — 5 мм,
• тип подключения проводника — винтовой,
• винт зажимного механизма — M3,
• направление подключения — 0°,
• количество рядов — 1,
• количество полюсов — зависит от исполнения серии,
• номинальный ток по IEC — 20 А,
• рабочая температура — от −40 до +105 °C с учетом кривой снижения нагрузки,
• соответствие экологическим требованиям — RoHS и REACH,
• возможность кодирования соединения — предусмотрена,
• поддержка перемычек — предусмотрена.

Особенности конструкции

DEGSON 2EDGK-5.0 построена по принципу разъемного клеммного соединителя. Проводники фиксируются непосредственно в штекерной части, после чего весь блок соединяется с совместимой ответной частью. Такая схема позволяет отключить группу цепей без повторного демонтажа каждого отдельного провода, что особенно удобно при замене электронных модулей и проведении регламентных работ. Для фиксации жил применяется винтовой механизм с резьбой M3. После ввода предварительно зачищенного проводника винт создает необходимое контактное усилие и удерживает жилу в токоведущей части. Механическое зажатие рассчитано как на жесткие, так и на гибкие медные проводники установленного диапазона сечений.

Принцип работы

Перед подключением проводник зачищается на требуемую длину и вводится в соответствующее контактное гнездо DEGSON 2EDGK-5.0. После затяжки винта жила прижимается к токопроводящему элементу, образуя механически стабильное электрическое соединение. Каждая позиция клеммной колодки представляет отдельный электрический потенциал. После подключения всех необходимых проводников штекерная часть сопрягается с совместимым ответным разъемом. Контактные элементы обеих половин замыкаются, и электрическая цепь продолжается от кабельной стороны к печатной плате или внутренней разводке оборудования.

Области применения

Разъемные клеммные колодки DEGSON 2EDGK-5.0 подходят для широкого круга электротехнических и электронных систем. Основные направления эксплуатации:

• шкафы промышленной автоматизации,
• программируемые логические контроллеры,
• модули дискретного и аналогового ввода-вывода,
• источники питания,
• частотные преобразователи,
• системы управления электроприводами,
• контрольно-измерительное оборудование,
• промышленные панели управления,
• охранные и противопожарные системы,
• оборудование диспетчеризации,
• системы вентиляции и климатического управления,
• электронные управляющие платы,
• телекоммуникационная аппаратура,
• силовые и сигнальные интерфейсные модули,
• приборы контроля технологических процессов.

Компания «Олниса» осуществляет поставку разъемных клеммных колодок DEGSON 2EDGK-5.0 и других компонентов для электротехнического и промышленного оборудования. Клиенты могут получить технические консультации по электрическим параметрам, шагу контактов, количеству полюсов, допустимому сечению проводников и подбору совместимых элементов соединения. Компания обеспечивает оперативную обработку заявок и организует доставку заказанного оборудования по всей стране.

Преимущества

Практические достоинства DEGSON 2EDGK-5.0 заключаются в следующем:

• разъемная конструкция электрического соединения,
• винтовая фиксация проводников,
• поддержка жестких и гибких жил,
• межконтактный шаг 5 мм,
• номинальный ток до 20 А по IEC,
• работа при напряжении до 320 В по IEC,
• возможность использования проводников сечением до 2,5 мм²,
• широкий диапазон исполнений по количеству контактов,
• луженые контактные поверхности,
• токоведущие элементы из медного сплава,
• изоляционный корпус из PA66,
• класс горючести UL94 V-0,
• возможность эксплуатации при отрицательных температурах,
• поддержка элементов кодирования,
• возможность использования перемычек,
• удобное групповое отключение цепей,
• снижение трудоемкости сервисного разъединения оборудования,
• применимость в силовых и сигнальных цепях в пределах номинальных параметров.

Таким образом, DEGSON 2EDGK-5.0 — разъемная клеммная колодка с шагом 5 мм и винтовым механизмом подключения проводников. Конструкция рассчитана на формирование надежного соединения между внешней кабельной разводкой и электрическим либо электронным оборудованием с возможностью быстрого разъединения всей контактной группы. Номинальный ток до 20 А по IEC, напряжение до 320 В, поддержка проводников сечением 1,0–2,5 мм², корпус из PA66 и луженые контактные элементы позволяют применять серию в широком диапазоне промышленных устройств. Несколько вариантов по количеству полюсов дают возможность адаптировать один конструктивный тип к различным схемам управления и распределения питания.
