Термопаста ExeGate ETG-9WMK — эффективный теплоотвод для процессоров и электронных компонентов

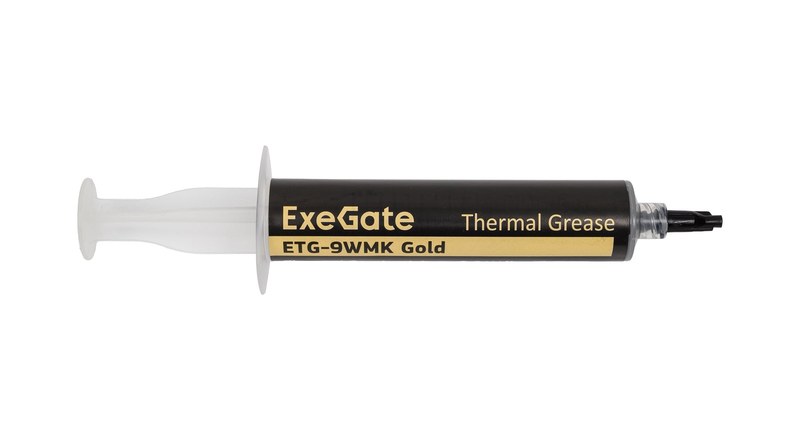

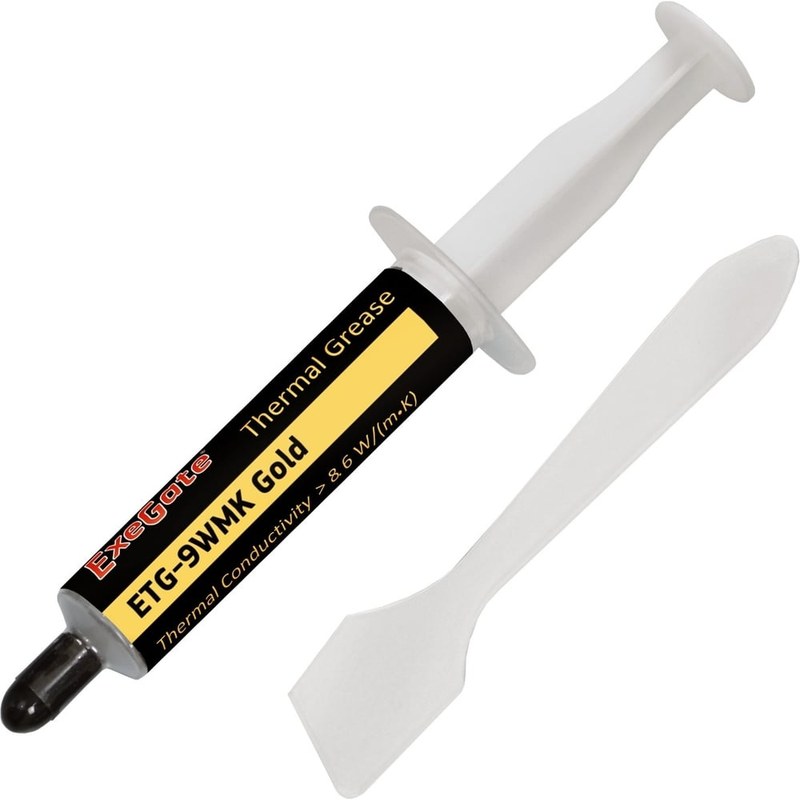

Термопаста ExeGate ETG-9WMK Gold предназначена для формирования теплопроводящего слоя между нагревающимся электронным компонентом и системой охлаждения. Материал применяют при монтаже процессоров, графических чипов, силовых полупроводников и светодиодных модулей. Паста заполняет микронеровности сопрягаемых поверхностей и вытесняет из зоны контакта воздух с низкой теплопроводностью. Модель поставляется в шприце с лопаткой, что обеспечивает дозирование и распределение состава. Предусмотрены фасовки 2, 4, 8 и 20 г; обозначения поставки — EX282342RUS, EX282343RUS, EX282344RUS и EX282345RUS. Массу выбирают по площади соединений и числу обслуживаемых узлов; теплофизические свойства состава одинаковы для всех вариантов.
Теплопередача через контактный слой
Поверхности теплораспределителя и радиатора не являются идеально плоскими на микроскопическом уровне. Без промежуточного материала соприкосновение происходит на отдельных выступах, а полости заполнены воздухом. ETG-9WMK занимает эти зазоры и создаёт непрерывный путь передачи энергии к охладителю. Термическое сопротивление соединения зависит от теплопроводности пасты, толщины слоя, площади контакта, прижима и состояния поверхностей. Избыток материала удлиняет тепловой путь, а недостаток оставляет воздушные включения. Требуется получить минимальный по толщине, но сплошной слой без разрывов.
Ключевые технические параметры
Заявленные характеристики ExeGate ETG-9WMK Gold определяют область применения и требования к монтажу:
- теплопроводность — более 8,6 Вт/(м·К),
- рабочая температура — от −30 до +280 C,
- плотность — 3,25 г/см3,
- вязкость — 1000 П,
- удельное объёмное электрическое сопротивление — 2,7 × 1012 Ом·см,
- цвет — серый,
- силиконовые соединения — 32 %,
- углеродные соединения — 33 %,
- соединения оксидов металлов — 35 %,
- исполнение — шприц с лопаткой,
- масса в зависимости от версии — 2, 4, 8 или 20 г.
Высокое удельное сопротивление указывает на электроизоляционные свойства в сравнении с жидкометаллическими интерфейсами. Однако пасту следует удерживать в пределах контактной площадки: загрязнение выводов и платы недопустимо. Рабочий диапазон состава не задаёт допустимую температуру полупроводника; предельный режим узла ограничивается спецификациями компонента и системы охлаждения. При расчёте теплового режима паспортное значение используют как характеристику материала, а не как гарантированную температуру готового узла.
Состав и эксплуатационные свойства
Силиконовая составляющая образует пластичную матрицу, адаптирующую слой к микрорельефу. Углеродные компоненты и оксиды металлов служат теплопроводящим наполнителем. Основа и дисперсные частицы обеспечивают передачу теплового потока через тонкий контактный промежуток. Плотность и вязкость влияют на дозирование, растекание под усилием крепления и удержание состава на поверхности до окончательной фиксации радиатора. Паста не заменяет механический прижим: постоянный контакт создаётся штатной рамкой, винтами, пружинами или другим креплением охладителя. Она также не предназначена для компенсации значительных зазоров. Если конструкция предусматривает расстояние между компонентом и радиатором, применяют термопрокладку требуемой толщины либо иной предусмотренный изготовителем интерфейс.
Подготовка и нанесение
Перед обслуживанием оборудование обесточивают, исключают остаточный заряд и демонтируют охладитель без перекоса. Старый состав полностью удаляют с обеих поверхностей безворсовым материалом и подходящим очистителем. Рабочие плоскости должны быть сухими, чистыми, обезжиренными и не иметь твёрдых частиц. Следы прежней пасты, ворс или отпечатки снижают однородность слоя. Последовательность монтажа включает следующие операции:
- проверка плоскостей и состояния крепёжных элементов,
- перемешивание состава внутри закрытого шприца лёгким перекатыванием при длительном хранении,
- дозирование небольшого количества на центр либо распределение лопаткой по всей контактной зоне,
- формирование тонкого непрерывного покрытия без загрязнения окружающих элементов,
- установка радиатора одним движением с сохранением взаимного положения деталей,
- равномерная затяжка крепежа крест-накрест, если это предусмотрено конструкцией,
- контроль температуры компонента после сборки под типовой и максимальной нагрузкой.
Способ нанесения выбирают по размерам и форме теплораспределителя. Центральная порция применима для процессоров со штатной крышкой и равномерным прижимом. Распределение лопаткой целесообразно на вытянутых или сложных площадках, где важно покрыть края. Смешивать ETG-9WMK с пастой другого типа нельзя: разные основы и наполнители делают свойства слоя непредсказуемыми.
Таким образом, ExeGate ETG-9WMK Gold снижает контактное термическое сопротивление между электронным компонентом и охладителем. Состав с теплопроводностью более 8,6 Вт/(м·К), диапазоном от −30 до +280 C и высоким удельным объёмным сопротивлением применим в вычислительной, силовой и светотехнической аппаратуре при правильной подготовке поверхностей, толщине слоя и прижиме. Компания «Олниса» осуществляет поставку промышленного оборудования, включая термоинтерфейсные материалы ExeGate.
