Клапан термостатический ESBE VTA372 — конструктивные особенности и эксплуатационные преимущества
ESBE VTA372 — трехходовой термостатический смесительный клапан серии VTA370 для автоматического формирования потока с заданной температурой. В водяных системах отопления и охлаждения он смешивает нагретый теплоноситель со средой из обратного трубопровода. Встроенный термочувствительный узел обеспечивает регулирование без электропривода, контроллера и внешнего датчика.
Конструкция и принцип работы

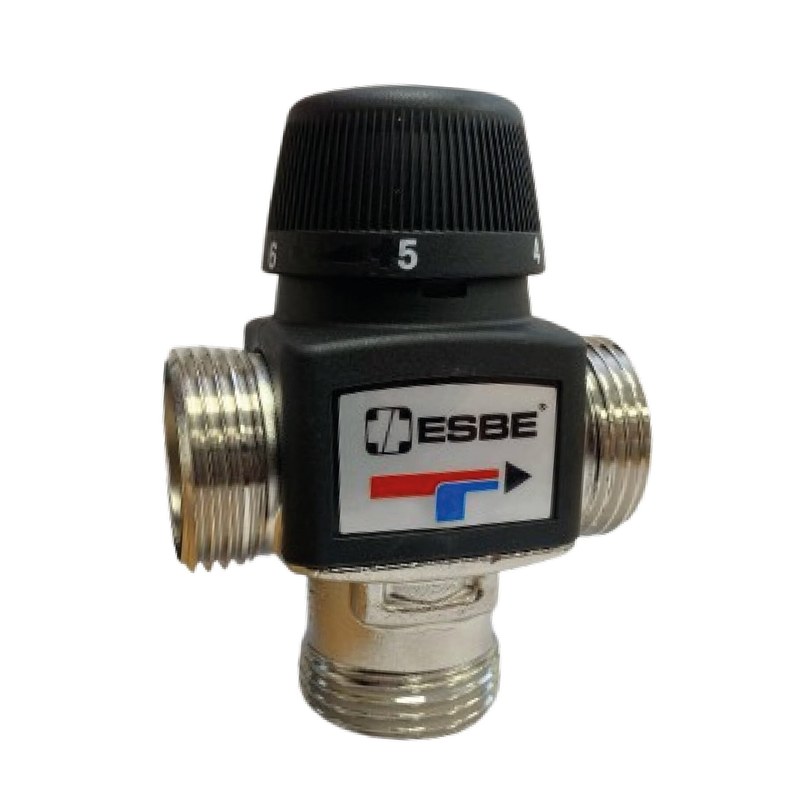

Корпус VTA372 изготовлен из стойкой к обесцинкованию латуни DZR. Три патрубка служат для подвода горячего и обратного теплоносителя и отвода смешанного потока. Наружная резьба G 1 соответствует ISO 228/1. Восковой термостатический элемент связан штоком с регулирующим конусом: изменение температуры на выходе перемещает конус. Входные сечения изменяются во взаимно противоположных направлениях. При нагреве клапан уменьшает долю горячего теплоносителя и увеличивает поступление обратного; при охлаждении действует наоборот. Такая обратная связь поддерживает уставку по температуре смешанного потока. Конструктивные особенности включают:
- трехходовую схему смешения с асимметричной характеристикой потоков,
- встроенный восковой термочувствительный элемент,
- регулирующий конус для одновременного изменения входных сечений,
- рукоятку задания требуемой температуры,
- корпус и контактирующие со средой металлические детали из латуни DZR,
- разборный внутренний узел с заменяемыми уплотнениями и термоэлементом,
- наружные резьбовые присоединения одинакового размера.
При прекращении потока через холодный или обратный вход клапан перекрывает горячий канал, снижая риск перегрева труб и конструкции пола. Эта функция действует без электропитания, но не заменяет проектные аварийные устройства.
Технические характеристики
VTA372 выпускается в двух температурных исполнениях с одинаковыми гидравлическими и присоединительными параметрами. Основные характеристики:

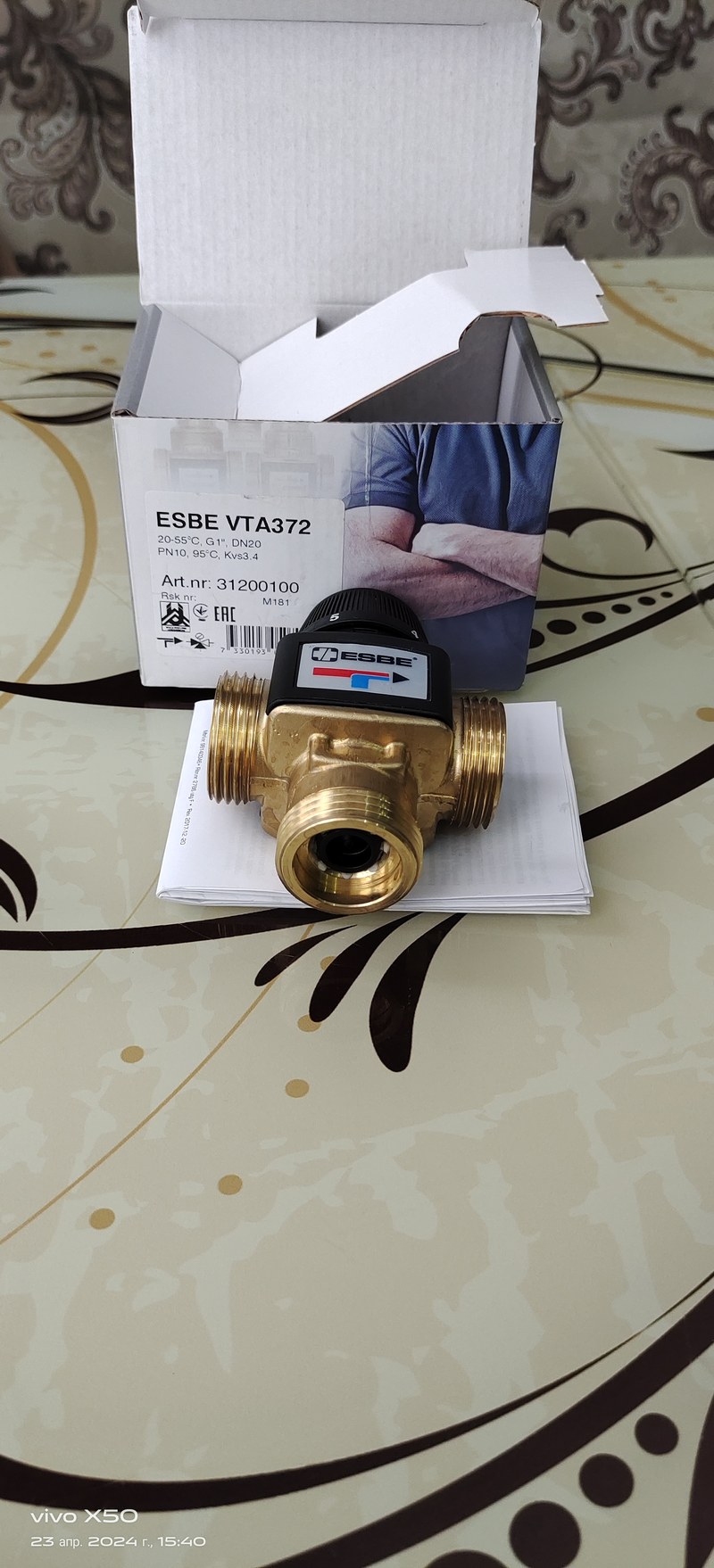

- исполнение 31200100 — диапазон настройки 20–55 C,
- исполнение 31200400 — диапазон настройки 30–70 C,
- коэффициент пропускной способности Kvs — 3,4 м3/ч,
- класс давления — PN 10,
- максимальное рабочее давление — 1,0 МПа,
- допустимый перепад давления в режиме смешения — 0,1 МПа,
- температурная стабильность — ±3 C,
- температура рабочей среды — от 0 до 95 C длительно,
- допустимая кратковременная температура — 100 C,
- присоединение — наружная цилиндрическая резьба G 1,
- размеры A × B × C × D — 70 × 42 × 52 × 46 мм,
- масса версии 31200100 — 0,44 кг,
- масса версии 31200400 — 0,48 кг.
Стабильность ±3 C обеспечивается при постоянном давлении, расходе от 9 л/мин и разнице от 10 C между горячим входом и смешанным выходом. Между обратным потоком и уставкой рекомендована разница до 10 C. При нарушении этих условий отклонение возрастает.
Рабочая среда и гидравлический расчет
Клапан рассчитан на воду и водно-гликолевую смесь с долей гликоля до 50 %. Антифриз изменяет вязкость и сопротивление, поэтому расход проверяют с учетом его свойств. Твердые частицы затрудняют ход конуса, а отложения ухудшают реакцию механизма. По мощности контура и расчетной разности температур определяют расход, затем проверяют потери давления на VTA372 с Kvs 3,4. Превышение 0,1 МПа ухудшает смешение и может вызвать шумы. Клапан не создает циркуляцию и работает совместно с насосом. Расчетный расход соотносят с характеристикой насоса.
Выбор исполнения
Версия 31200100 с настройкой 20–55 C предназначена для низкотемпературных контуров, включая напольное отопление. Исполнение 31200400 с диапазоном 30–70 C применяется в радиаторных сетях и системах с более высокой температурой подачи. При выборе учитывают:
- расчетные температуры подачи и обратного теплоносителя,
- тепловую мощность и объемный расход контура,
- потерю давления на клапане и остальных элементах,
- допустимый нагрев труб, стяжки и напольного покрытия,
- состав рабочей среды и концентрацию гликоля,
- характеристики источника теплоты и циркуляционного насоса.
Монтаж и настройка
Перед монтажом трубопроводы промывают. Патрубки подключают по обозначениям на корпусе: перестановка горячего, обратного и смешанного каналов нарушает регулирование. Для обслуживания предусматривают отсечную арматуру, обратные клапаны ставят при риске паразитных перетоков. Несоосность труб не должна нагружать корпус. Настройку выполняют после заполнения, удаления воздуха и стабилизации расхода. Рукояткой задают уставку, а фактическую температуру измеряют в смешанной линии. Значение контролируют ежегодно: отложения и изменение гидравлического режима способны сместить рабочую точку. Регулярная разборка не требуется. При нестабильной температуре проверяют расход, входные параметры, подключение и чистоту деталей. Работы проводят после отключения, охлаждения и сброса давления. Конус и седло очищают от отложений, при сборке используют силиконовую смазку. Уплотнения и термостатический узел заменяются без извлечения корпуса из трубопровода.
Таким образом, ESBE VTA372 обеспечивает автономную стабилизацию температуры в отопительных и охлаждающих контурах. Результат зависит от выбора диапазона, гидравлического расчета и правильного направления потоков. Исполнения 31200100 и 31200400 охватывают низко- и высокотемпературные режимы при единой монтажной геометрии. Компания «Олниса» осуществляет поставку клапанов ESBE VTA372 и другого промышленного оборудования.
