Клапан Fleck 9000 — эффективное управление системой водоочистки

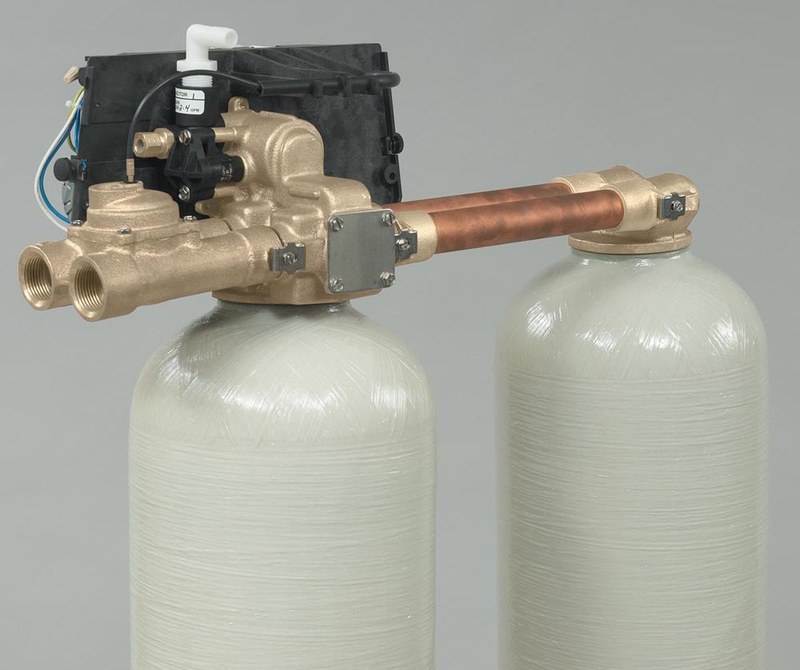

Fleck 9000 — автоматический распределительный клапан для двухколонных ионообменных установок. Он направляет исходную воду через активный слой катионита, переключает поток между корпусами и запускает регенерацию отработанной загрузки без остановки подачи умягченной воды. Такая схема применяется в котельных, технологических контурах и системах подготовки подпиточной воды. От одноколонного аппарата система отличается чередованием емкостей: первая работает, вторая восстанавливается либо ожидает включения. Клапан отвечает за переключение каналов, а качество умягчения зависит от свойств смолы, состава воды и настроек цикла.

Технические характеристики

Параметры клапана следует отличать от производительности всей станции. Ниже приведены ориентиры для распространенных исполнений; точные значения сверяют с паспортом модификации:

• тип схемы — попеременная работа 2 колонн,
• присоединения входа и выхода — 3/4 или 1 дюйм в зависимости от исполнения,
• номинальный сервисный расход — ориентировочно до 4,0 м3/ч при нормируемом перепаде давления,
• расход на обратную промывку — около 1,9 м3/ч при соответствующем ограничителе,
• диапазон рабочего давления — приблизительно 1,4–8,6 бар,
• максимальная температура воды — 43 C,
• электропитание привода — низковольтное, обычно 24 В через трансформатор,
• способ запуска регенерации — по обработанному объему воды,
• гидравлическая компоновка — общее управление двумя напорными корпусами.

Гидравлические расходы зависят от перепада давления, проходных сечений, счетчика и дренажного ограничителя. Параметры первичной сети задаются комплектным блоком питания. При расчете трубопроводов учитывают потери напора на клапане, обвязке и слоях смолы. Проверку выполняют для максимального водоразбора: при снижении входного давления инжектор теряет эффективность.

Гидравлическая конструкция

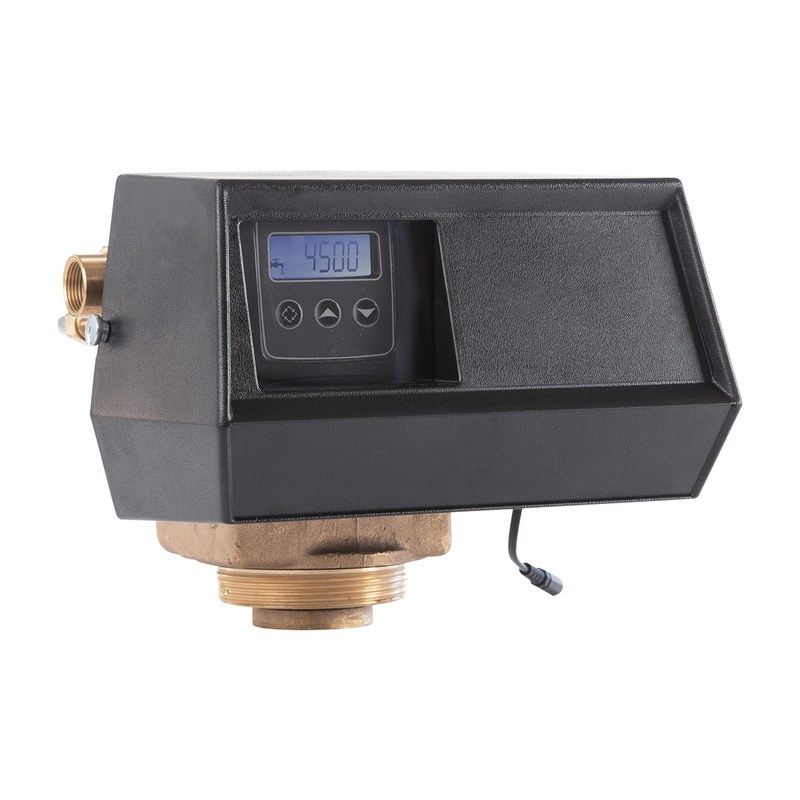

Клапанный узел совмещает переключение потоков и приводное управление. Его каналы отделяют очищенную воду от дренажа и рассольной магистрали. В конструкцию входят:

• корпус с входным и выходным каналами и седлами уплотнения,
• поршневой распределитель, изменяющий взаимное сообщение полостей,
• кулачковый привод с редуктором и контролем положений,
• объемный водосчетчик, передающий сигнал об израсходованном ресурсе,
• инжектор для подсоса регенеранта за счет перепада давлений,
• дренажный ограничитель, задающий поток при обратной промывке,
• соединения с обеими колоннами и солевым баком.

Герметичность уплотнительных пар важна: внутренние перетоки повышают жесткость на выходе. Учитывают и сопротивление распределителей в колоннах.

Алгоритм чередования колонн

Автоматика учитывает объем воды через работающую колонну. По исчерпании заданного ресурса клапан подключает резервную емкость, а отработанную направляет на восстановление. Выделяют четыре состояния:

• сервис — исходная вода проходит через активную загрузку и поступает потребителю,
• переключение — направление потока переносится на готовую вторую колонну,
• регенерация — неработающая колонна последовательно промывается и обрабатывается раствором соли,
• ожидание — восстановленная колонна остается в резерве до следующего обмена ролями.

Порог переключения рассчитывают по рабочей обменной емкости катионита и жесткости воды. Паспортный объем смолы сам по себе не определяет ресурс.

Стадии регенерации

При регенерации клапан задает направления потоков и продолжительность операций, но не управляет химической реакцией напрямую. Для натрий-катионирования применяют этапы:

• обратная промывка — восходящий поток разрыхляет слой и удаляет механические примеси,
• подача рассола — инжектор создает разрежение и направляет раствор NaCl через загрузку,
• медленная промывка — вытесняет регенерант, сохраняя условия ионного обмена,
• быстрая промывка — снижает остаточную соленость и уплотняет слой,
• пополнение солевого бака — подает рассчитанный объем воды для приготовления новой порции раствора.

Длительность этапов зависит от управляющего механизма. Удельный расход соли при восстановлении сильнокислотного катионита обычно принимают порядка 100–200 г NaCl на 1 л смолы; это технологический ориентир, не постоянная настройка клапана. Избыточная скорость промывки вызывает вынос загрузки, недостаточная — накопление взвесей.

Расчет ресурса и расходов

Ресурс колонны оценивают по рабочей емкости загрузки и жесткости исходной воды. При 50 л катионита и емкости 1,0 экв/л он равен 50 экв. Если жесткость составляет 5 мг-экв/л, расчетный объем равен 10 000 л, или 10 м3. Уставку переключения уменьшают на резерв против проскока жесткости. При подаче 2,0 м3/ч объем 10 м3 расходуется за 5 ч. Если регенерация второй колонны занимает 90 мин, остается запас времени до очередного обмена ролями. Пример иллюстрирует проверку согласованности циклов, но не устанавливает паспортную производительность Fleck 9000.

Эксплуатационные условия

Работа зависит от чистоты воды: железо, марганец, песок и органика повышают сопротивление тракта, загрязняют инжектор и уплотнения. Контролируют следующие показатели:

• давление перед клапаном при максимальном водоразборе,
• отсутствие засорения дренажа и подсоса воздуха в рассольной линии,
• соответствие скорости обратной промывки диаметру колонны и типу загрузки,
• фактическую жесткость воды до установки и после нее,
• остаток таблетированной соли и исправность солезаборного тракта,
• состояние уплотнений, счетчика и механизма переключения.

При низком давлении нарушается подсос рассола; перегрев ускоряет износ эластомеров. Сброс промывных вод организуют по требованиям инженерной системы.

Таким образом, Fleck 9000 поддерживает непрерывную подачу умягченной воды за счет чередования двух ионообменных колонн. Эффективность определяют согласование расхода, емкости смолы, состава воды и времени регенерации. Компания «Олниса» поставляет клапаны Fleck 9000 для промышленной водоподготовки. «Олниса» осуществляет поставки промышленного оборудования для систем водоочистки и технологического водоснабжения.
