Кабельный тестер Fluke Networks LinkIQ — современные технологии диагностики Ethernet-сетей

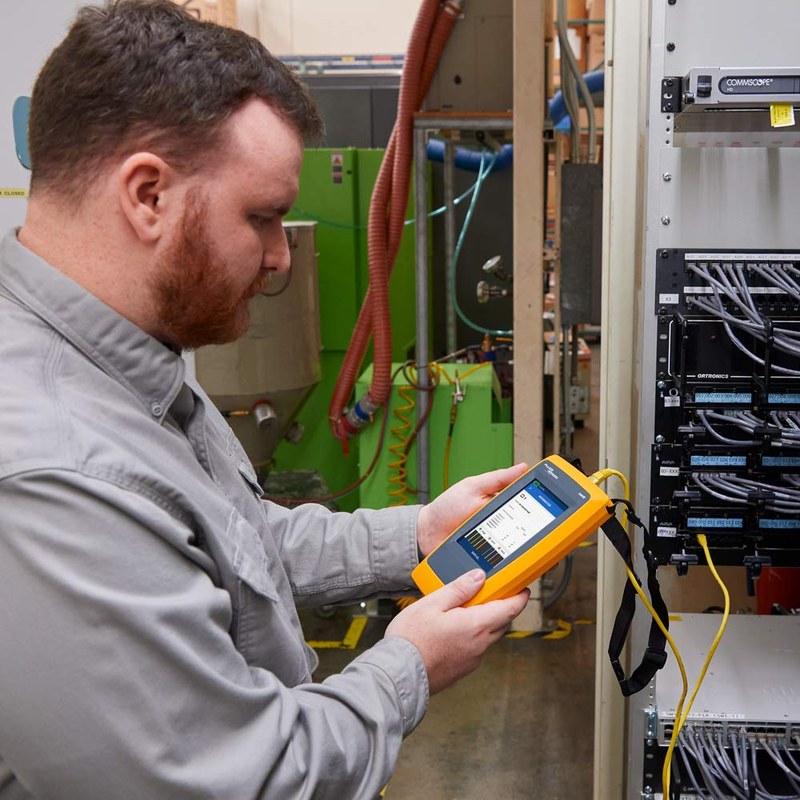

Fluke Networks LinkIQ Cable+Network Tester — портативный прибор для квалификации медных линий Ethernet и диагностики сетевых портов. Он определяет пригодность кабеля к передаче данных на заданной скорости, выявляет дефекты соединений и считывает сведения о коммутаторе. В отличие от тестеров распиновки устройство оценивает также частотные свойства витых пар. Прибор используют при вводе кабельных систем в эксплуатацию, модернизации локальных сетей и поиске отказов. Совмещение проверки кабеля, сетевого интерфейса и питания PoE помогает различать физический дефект, ограничение скорости порта и недостаток мощности.
Технические характеристики
LinkIQ рассчитан на витую пару и распространенные стандарты Ethernet. Основные параметры прибора следующие:
- квалификация пропускной способности — от 10 Мбит/с до 10 Гбит/с,
- поддерживаемые уровни Ethernet — 10BASE-T, 100BASE-TX, 1000BASE-T, 2.5GBASE-T, 5GBASE-T и 10GBASE-T,
- максимальная длина обследуемого медного кабеля — до 305 м,
- типы линий — четырехпарные кабели с разъемами RJ-45,
- диагностика PoE — IEEE 802.3af, 802.3at и 802.3bt,
- мощность источника PoE при проверке — до 90 Вт,
- емкость памяти — до 1000 сохраненных результатов.
Диапазон скоростей относится к квалификации линии, а не к передаче трафика самим тестером. Квалификация не заменяет сертификационные измерения полного набора параметров кабельной категории.
Принцип измерения качества кабеля
LinkIQ оценивает предельную скорость кабельного тракта по частотным измерениям. Метод учитывает затухание сигнала и влияние межпарных наводок, критичных для многогигабитных соединений. Результат характеризует пригодность линии к конкретному режиму Ethernet. Последовательность технической оценки включает несколько самостоятельных операций:
- обнаружение подключенного кабеля и определение его электрической конфигурации,
- проверку непрерывности проводников и правильности сопряжения контактов,
- оценку частотных характеристик сквозного тракта,
- сопоставление измеренных свойств с требованиями соответствующих скоростей Ethernet,
- отображение наибольшей подтвержденной скорости и сведений о дефектах.
Номинальная категория кабеля не гарантирует свойства готового канала. Некачественная заделка, чрезмерная раскрутка пар и повреждения изоляции способны снизить доступную скорость даже при подходящей маркировке.
Проверка сетевого подключения
При подключении к коммутатору LinkIQ считывает объявляемые интерфейсом скорости и служебные данные о соседнем устройстве. В режиме проверки порта доступны следующие диагностические признаки:
- объявляемые скорости соединения вплоть до 10 Гбит/с,
- имя сетевого коммутатора при наличии соответствующего объявления,
- номер физического порта, предоставляемый устройством,
- информация о VLAN, если она содержится в полученных служебных данных,
- сопоставление возможностей активного порта с результатом квалификации кабеля.
Набор отображаемых данных зависит от настроек LLDP или другого протокола обнаружения. Объявляемые портом скорости следует отличать от реально согласованного режима.

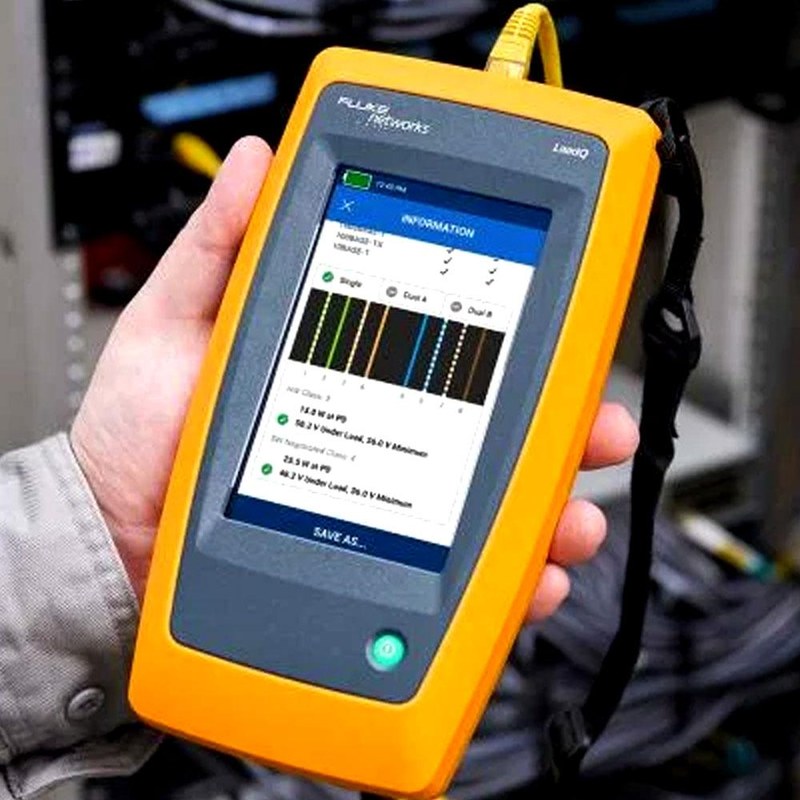

Контроль питания Power over Ethernet
При проверке PoE прибор определяет наличие питания и испытывает источник под нагрузкой. Такая диагностика важна для сетей с IP-камерами, точками доступа и терминалами, получающими энергию по кабелю Ethernet. Основные режимы проверки PoE связаны с действующими стандартами:
- IEEE 802.3af — мощность порта источника до 15,4 Вт,
- IEEE 802.3at — мощность порта источника до 30 Вт,
- IEEE 802.3bt Type 3 — мощность порта источника до 60 Вт,
- IEEE 802.3bt Type 4 — мощность порта источника до 90 Вт,
- определение класса предоставляемого питания и оценка поведения порта под испытательной нагрузкой.
При четырехпарном PoE питание распределяется между двумя группами пар. Из-за падения напряжения в проводниках потребителю доступна меньшая мощность, чем номинал источника. Нагрузочный тест информативнее измерения холостого напряжения.
Таким образом, Fluke Networks LinkIQ совмещает проверку кабельных пар, квалификацию канала, диагностику сетевого порта и испытание PoE. Измерения помогают установить причину ограничения скорости и оценить пригодность линии к работе. Прибор предназначен для квалификации, а не полной сертификации трассы. Компания «Олниса» осуществляет поставки Fluke Networks LinkIQ Cable+Network Tester для промышленных предприятий и организаций с развитой сетевой инфраструктурой. В ассортименте поставляемого «Олниса» промышленного оборудования приборы Fluke Networks занимают место профессиональных средств контроля кабельных систем.
