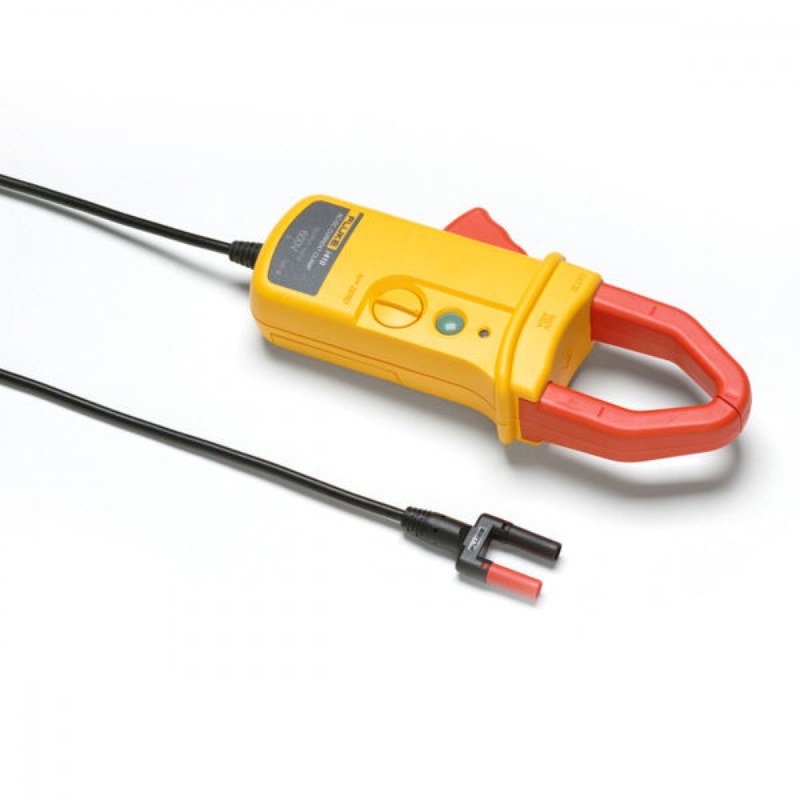

Токовые клещи Fluke i410: надежное решение для диагностики электрических систем

Fluke i410 представляет собой измерительный преобразователь клещевого типа, предназначенный для регистрации постоянных и переменных токов без разрыва электрической цепи. Прибор работает совместно с цифровым мультиметром, преобразуя магнитное поле проводника в пропорциональное выходное напряжение. Такая схема применяется при диагностике силовых цепей, электроприводов, источников питания и распределительных устройств, где необходимо контролировать нагрузку непосредственно в рабочем режиме.

Технические характеристики

Параметры определяют рабочий диапазон и масштаб выходного сигнала. Точность нормируется при заданных условиях:

• измеряемая величина — постоянный и переменный электрический ток,
• номинальный диапазон измерений — от 1 до 400 А,
• максимальный измеряемый ток — 400 А,
• коэффициент преобразования — 1 мВ/А,
• выходное напряжение при токе 100 А — 100 мВ,
• выходное напряжение при токе 400 А — 400 мВ,
• основная точность — ±(3,5 % показания + 0,5 А) в установленной области частот,
• полоса пропускания — от постоянного тока до 3 кГц,
• максимальный диаметр охватываемого проводника — около 30 мм,
• источник питания — батарея постоянного напряжения 9 В,
• категория электробезопасности — CAT III, до 600 В.

При токе 25 А на выходе возникает около 25 мВ. Общая погрешность определяется также разрешением и точностью мультиметра. Если прибор показывает 0,180 В, это соответствует току около 180 А. Для считывания таких сигналов подходит высокоомный вход измерения напряжения.

Конструкция и измерительный тракт

Разъёмные губки i410 охватывают один проводник и замыкают магнитную цепь датчика. Сигнал элемента Холла усиливается автономной электроникой и поступает на вход мультиметра по кабелю. Основные конструктивные элементы выполняют следующие функции:

• разъёмный магнитопровод — концентрирует магнитный поток, созданный током,
• чувствительный элемент Холла — преобразует магнитную индукцию в электрический сигнал,
• электронный измерительный тракт — формирует напряжение с заданным масштабом,
• орган регулировки нуля — компенсирует исходное смещение при измерении постоянного тока,
• переключатель питания — активирует преобразователь перед измерением,
• соединительный кабель со штекерами — передаёт выходное напряжение мультиметру,
• изолированный корпус и рукоятка — обеспечивают безопасное удержание прибора.

Неполное смыкание губок и загрязнение их торцов искажают результат. При одновременном охвате прямого и обратного проводников магнитные поля взаимно компенсируются.

Режимы и принцип действия

Ток создаёт магнитное поле, направляемое сердечником к элементу Холла. Электроника превращает сигнал датчика в напряжение, пропорциональное току. При DC знак напряжения указывает направление тока. Постоянная составляющая сигнала не определяется индукционной катушкой без датчика Холла. Поэтому используемая схема отличается от обычных трансформаторных токовых клещей. Для практических измерений используются следующие режимы:

• постоянный ток DC — контроль батарейных линий, цепей выпрямителей и шин питания,
• переменный ток AC — измерение нагрузки электродвигателей и распределительных фидеров,
• контроль пусковых процессов — наблюдение изменений тока с учётом быстродействия мультиметра,
• измерение малых изменений нагрузки — сравнение показаний при одинаковом положении губок,
• контроль полярности DC — определение направления протекания тока по знаку результата.

Для DC мультиметр переключают на измерение постоянного напряжения, затем при закрытых губках устанавливают ноль. После охвата проводника показание переводят в амперы. Для AC выбирают измерение переменного напряжения. При несинусоидальном сигнале важно наличие у мультиметра функции True RMS и достаточной полосы частот.

Условия эксплуатации и ограничения

Показания зависят от положения проводника, остаточной намагниченности сердечника, внешних полей и температуры. При малых токах DC особенно значимо смещение нуля. При эксплуатации необходимо соблюдать ряд правил:

• проверять питание и обнуление перед измерением постоянного тока,
• охватывать только один рабочий проводник контролируемой цепи,
• держать губки полностью закрытыми при считывании результата,
• учитывать ограничение 400 А и допустимую категорию измерительной цепи,
• не воспринимать аналоговый выход как прямое измерение без погрешности мультиметра,
• не использовать клещи для определения отсутствия опасного напряжения.

Полоса до 3 кГц не гарантирует равную погрешность на всех частотах. Импульсные сигналы частотных приводов требуют учёта спектра и частотной характеристики мультиметра. При повторных замерах проводник целесообразно располагать в одной зоне окна. Это снижает разброс измерений. Перед сравнением нагрузок проверяют нулевое смещение, а при изменении температуры его корректируют.

Практическое применение и преимущества

Охват проводника исключает разборку силовой цепи и установку шунта. Это удобно при проверке электроприводов, шкафов распределения и перегруженных линий. К основным эксплуатационным достоинствам относятся:

• измерение AC и DC одним преобразователем,
• совместимость с мультиметрами, способными измерять малые напряжения,
• сохранение целостности силовой цепи при контроле,
• возможность наблюдать направление постоянного тока,
• компактное размещение возле отдельных проводников в электрощите.

Таким образом, Fluke i410 позволяет контролировать AC/DC ток без изменения схемы соединений. Для точных результатов необходимы обнуление, закрытые губки и совместимый мультиметр. Компания «Олниса» поставляет Fluke i410 для промышленных предприятий и энергетических объектов. Оригинальные токовые клещи востребованы при оснащении служб эксплуатации измерительными приборами. «Олниса» осуществляет поставки электротехнического и промышленного оборудования для производственных комплексов.
