Контроль концентрации взвешенных частиц с помощью оптического счетчика Fluke 983

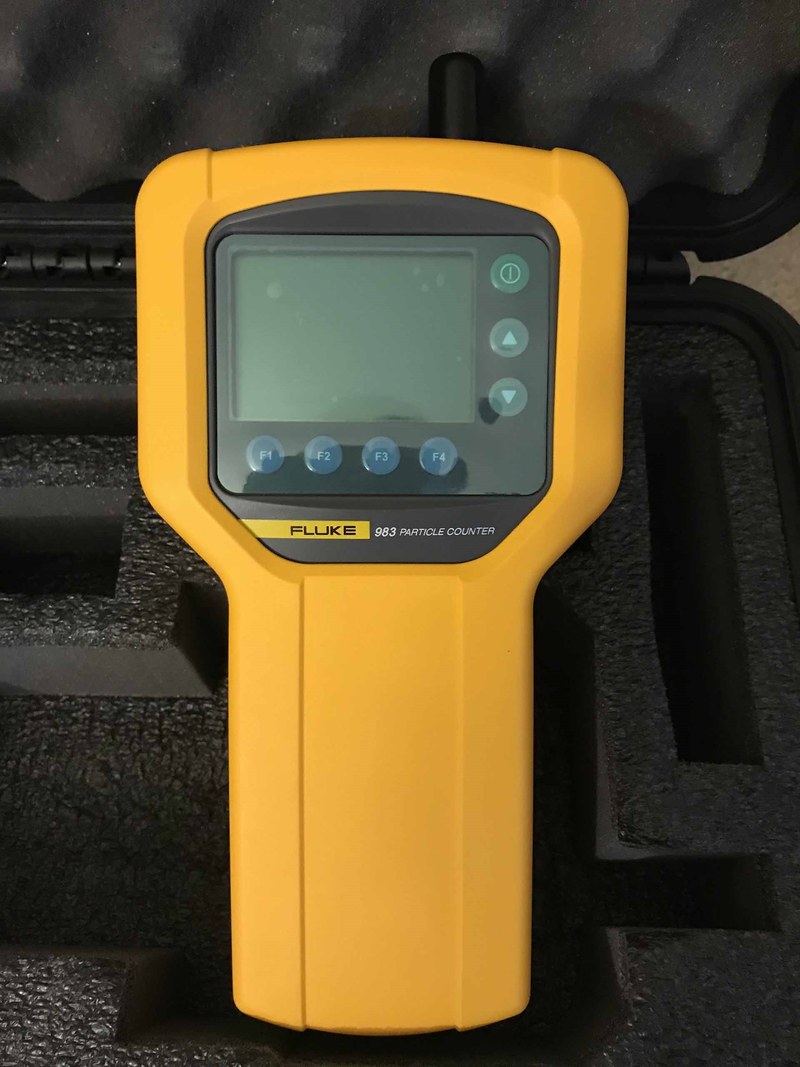

Fluke 983 — переносной оптический счетчик частиц, предназначенный для измерения загрязненности воздуха в производственных помещениях и инженерных системах. Его применяют для проверки фильтрации, вентиляции и источников аэрозоля. В отличие от пылемеров, определяющих массовую концентрацию, он подсчитывает отдельные частицы и распределяет их по размерным каналам. Разделение частиц на фракции помогает сравнивать помещения, воздуховоды и технологические зоны.
Технические характеристики
Fluke 983 использует лазерное светорассеяние и прокачку пробы через оптическую камеру. Его параметры определяют размерную селективность и объем отбора.
- тип измерителя — портативный лазерный счетчик частиц,
- количество размерных каналов — 6,
- пороговые размеры частиц — 0,3; 0,5; 1,0; 2,0; 5,0; 10,0 мкм,
- номинальный расход воздуха — 2,83 л/мин, или 0,1 куб. фута/мин,
- регистрируемый показатель — количество частиц в пробе и числовая концентрация,
- способы представления — накопленный и дифференциальный счет,
- вместимость памяти — до 5000 результатов измерений,
- передача данных — интерфейс USB, питание — перезаряжаемый аккумулятор.
Принцип работы
Физическая основа измерения — рассеяние лазерного света аэрозольными частицами. Проба проходит через освещенную камеру. Частицы вызывают световые импульсы, по амплитуде которых электроника назначает размерные каналы. Измерительный цикл реализуется в следующей последовательности:
- поступление воздуха через пробоотборный вход,
- формирование потока с заданным объемным расходом,
- пересечение потоком зоны лазерного освещения,
- регистрация импульсов рассеянного излучения,
- сопоставление сигналов с 6 размерными порогами,
- подсчет событий за установленное время,
- отображение и сохранение полученного распределения.
Концентрацию вычисляют как отношение числа зарегистрированных частиц к объему пробы. За 1 минуту через тракт проходит 2,83 л воздуха, за 5 минут — 14,15 л, за 10 минут — 28,3 л. Больший объем пробы повышает представительность счета редких крупных частиц, но не устраняет изменчивость аэрозоля.
Режимы измерения и обработка данных
Режим отображения определяет, сравнивают ли общие счета, отдельные фракции или концентрацию:
- накопленный режим — подсчет частиц с диаметром от выбранного порога и выше,
- дифференциальный режим — подсчет частиц между соседними размерными порогами,
- концентрационный режим — пересчет количества событий на объем отобранного воздуха,
- разовый контроль — измерение в одной выбранной точке,
- серийный контроль — последовательное получение проб для анализа изменений,
- регистрация результатов — сохранение показаний с последующей выгрузкой на компьютер.
Так, разность накопленных значений по каналам 0,3 и 0,5 мкм дает число частиц в интервале от 0,3 до 0,5 мкм. Вычитать можно лишь значения, полученные для одной пробы. Если концентрация мала, различие в несколько зарегистрированных событий может быть статистическим, поэтому вывод о динамике делают по серии проб, а не по одному тесту.
Конструкция прибора

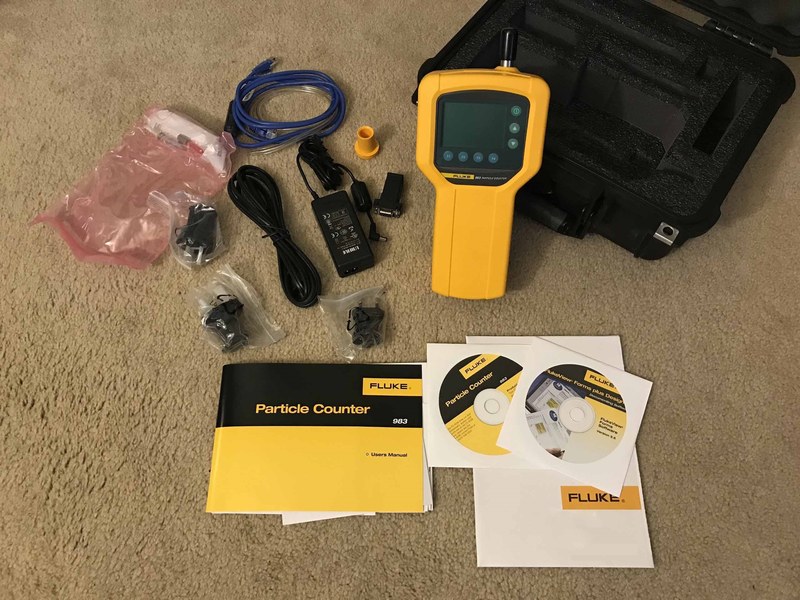

Fluke 983 объединяет узлы отбора, оптического обнаружения, цифровой обработки и автономного питания в переносном корпусе. Это позволяет проводить измерения непосредственно в рабочих зонах. Основные конструктивные элементы выполняют отдельные функции:
- входной патрубок — подвод исследуемого воздушного потока,
- прокачивающий узел — поддержание расхода через измерительную камеру,
- лазерный источник — формирование освещенной зоны,
- фотоприемник — преобразование рассеянного света в электрические импульсы,
- электронный контроллер — распределение импульсов по каналам и вычисления,
- дисплей и клавиши — управление отбором и просмотр показаний, память,
- аккумулятор и порт связи — автономная регистрация и передача данных.
Таким образом, Fluke 983 обеспечивает измерение числовой концентрации аэрозольных частиц по 6 размерным каналам. Он позволяет документировать результаты и сравнивать состояние воздуха в разных точках промышленного объекта. Компания «Олниса» поставляет счетчики Fluke 983 для предприятий, использующих системы вентиляции и фильтрации. «Олниса» осуществляет поставки промышленного измерительного оборудования для инструментального контроля воздушной среды. Поставки Fluke 983 через «Олниса» обеспечивают промышленный контроль аэрозолей.
