Термопарный датчик Fluke 80PK-27 для точного температурного контроля
Fluke 80PK-27 предназначен для контактного определения температуры твердых поверхностей в ходе диагностики промышленного оборудования. Это выносная термопара типа K для измерителей с соответствующим входом. Датчик не имеет собственного дисплея и питания. В отличие от пирометра, контактный метод не требует задания коэффициента излучения. Датчик применяют на корпусах двигателей, трубопроводах и технологических плитах.
Технические характеристики
Основные параметры датчика определяют условия измерения и совместимость с прибором:
- тип первичного преобразователя — термопара K, основанная на двух разнородных сплавах,
- диапазон измерения температуры поверхности — от −127 до +600 C,
- величина выходного сигнала — термоэлектродвижущая сила в милливольтах,
- чувствительность термопары K около комнатной температуры — приблизительно 41 мкВ/C,
- эталонное значение термоЭДС при разности температур спаев 0 C — 0 мВ,
- способ измерения — непосредственный контакт рабочей зоны с объектом,
- подключение — двухконтактный термопарный разъем типа K,
- индикация температуры — на внешнем измерительном приборе.
Диапазон относится к измерительному узлу, но не к рукоятке или кабелю. Погрешность и время отклика уточняют по документации датчика и измерителя.
Принцип преобразования температуры
Физическая основа измерения — эффект Зеебека: при различии температур измерительного и опорного спаев в цепи из неоднородных проводников возникает термоЭДС. Для правильного пересчета в градусы измеритель учитывает температуру разъема и применяет характеристику термопары K согласно температурным таблицам. В измерительной цепи последовательно реализуются следующие процессы:
- передача тепла от поверхности к контактной части наконечника,
- выравнивание температуры рабочего спая и прилегающего участка объекта,
- формирование термоЭДС между проводниками термопары,
- компенсация температуры холодного спая в измерительном приборе,
- преобразование напряжения в температуру по нелинейной градуировке K,
- отображение и, при наличии соответствующей функции, запись результата.
Чувствительность 41 мкВ/C — приближение: при изменении на 10 C около комнатной температуры сигнал меняется примерно на 0,41 мВ. Без компенсации холодного спая вычисление температуры некорректно.
Конструкция и тепловой контакт

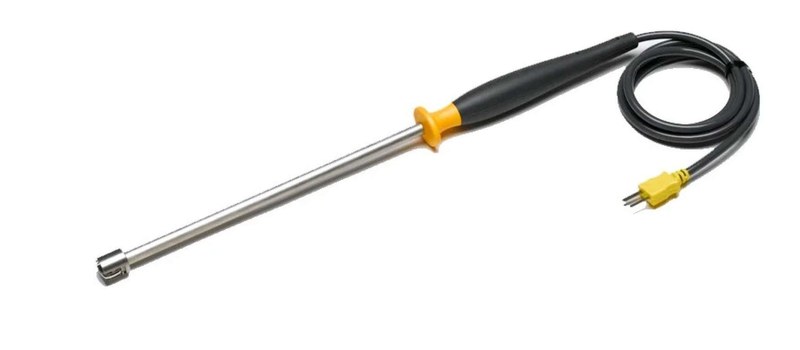

Механическое исполнение ориентировано на переносные обследования нагретых элементов. Измерительная часть размещена на конце зонда, соединенного кабелем с термопарным разъемом. Рабочая поверхность обеспечивает теплопередачу к спаю, а рукоятка позволяет удерживать датчик на контролируемом участке без непосредственного касания этого участка рукой. Конструктивная схема включает несколько функциональных частей:

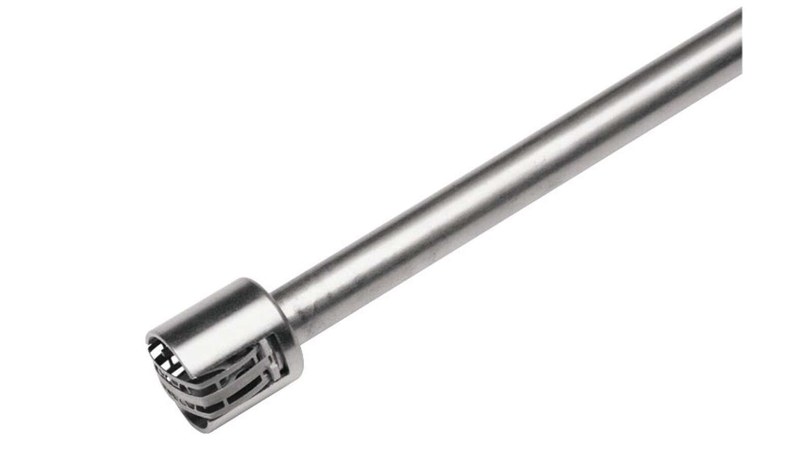

- контактный наконечник — передает тепловую энергию от детали к чувствительному узлу,
- термопарный спай — формирует напряжение, соответствующее перепаду температур,
- защитные элементы зонда — воспринимают эксплуатационные механические нагрузки,
- рукоятка — задает направление прижима и отделяет руку от зоны контроля,
- соединительный кабель — выводит низкоуровневый сигнал к прибору,
- поляризованный разъем — обеспечивает правильное соединение термопарных проводников.
На загрязненной или выпуклой детали площадь контакта уменьшается, и микрозазоры повышают тепловое сопротивление. Наконечник прижимают к чистой площадке без бокового сдвига.
Режимы использования и методика измерения
Собственного переключателя режимов у датчика нет. С внешним измерителем выполняют разовый контроль, сравнение точек или регистрацию динамики нагрева. Практическая процедура содержит последовательные операции:
- проверка целостности кабеля, разъема и контактной части,
- подключение термопары к входу типа K с соблюдением полярности,
- выбор температурного режима и единиц C на измерителе,
- очистка контрольной площадки от рыхлых загрязнений и окалины,
- прижатие чувствительной зоны к детали без ударной нагрузки,
- ожидание стабилизации показаний с учетом тепловой инерции,
- фиксация температуры и условий измерения для последующего сравнения.
На движущихся механизмах контактные измерения недопустимы. Датчик не предназначен для произвольного касания токоведущих частей; предел поверхности +600 C превышать нельзя.
