Портативный осциллограф Fluke 190-062 — надежный инструмент промышленной диагностики

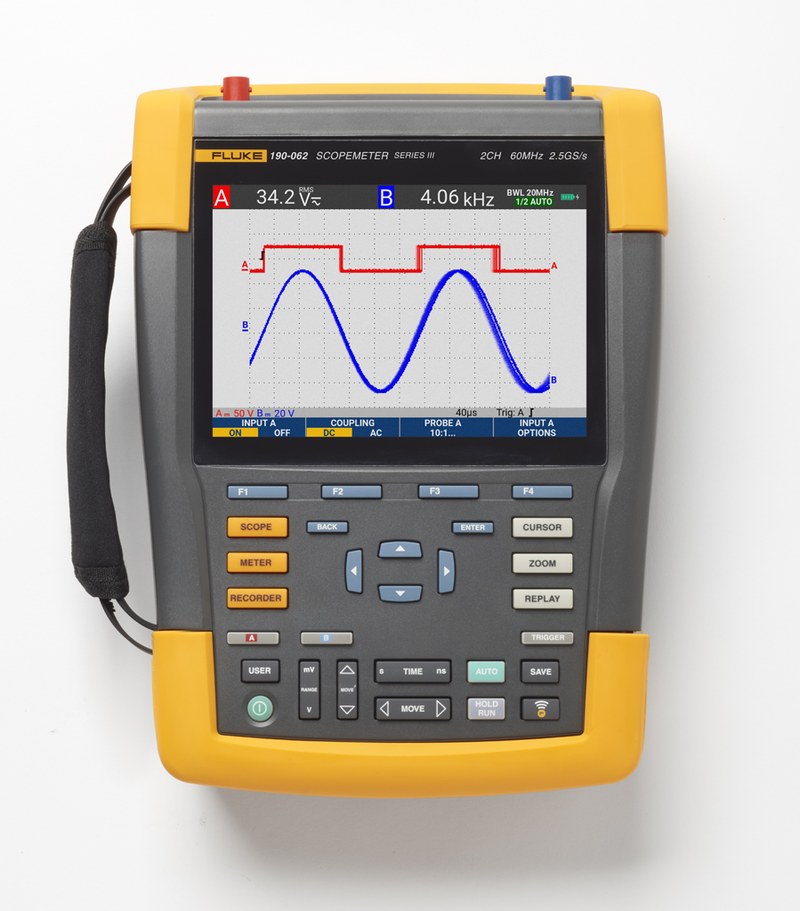

Fluke 190-062 — переносной цифровой осциллограф ScopeMeter 190 Series II для контроля сигналов действующего оборудования. Он совмещает просмотр осциллограмм, электрические измерения и запись событий в ходе эксплуатации. Автономный прибор используют у электроприводов, преобразователей частоты и шкафов автоматики. Два электрически изолированных канала позволяют сравнивать сигналы с различными опорными потенциалами без их прямого соединения. При каждом подключении учитывают допустимые напряжения, категорию измерений и характеристики щупов.

Технические характеристики

Основные параметры прибора определяют режимы регистрации и пределы электробезопасности:

• Тип устройства — переносной цифровой осциллограф с функциями мультиметра,
• Количество осциллографических каналов — 2, с независимой изоляцией входов,
• Полоса пропускания по каждому каналу — 60 МГц,
• Максимальная частота дискретизации в реальном времени — 625 млн отсчётов/с,
• Вертикальное разрешение аналого-цифрового преобразования — 8 бит,
• Глубина памяти осциллограммы — до 10 000 отсчётов на канал,
• Диапазон вертикальной развёртки — от 2 мВ/дел до 100 В/дел,
• Категория электробезопасности — CAT III 1000 В и CAT IV 600 В,
• Степень защиты корпуса — IP51 по IEC 60529,
• Количество сохраняемых экранов в режиме Replay — до 100.

При предельной дискретизации временной шаг равен 1,6 нс. Частота получения отсчётов характеризует детализацию цифровой записи, а полоса 60 МГц — частотный предел аналогового тракта. Эти показатели нельзя отождествлять.

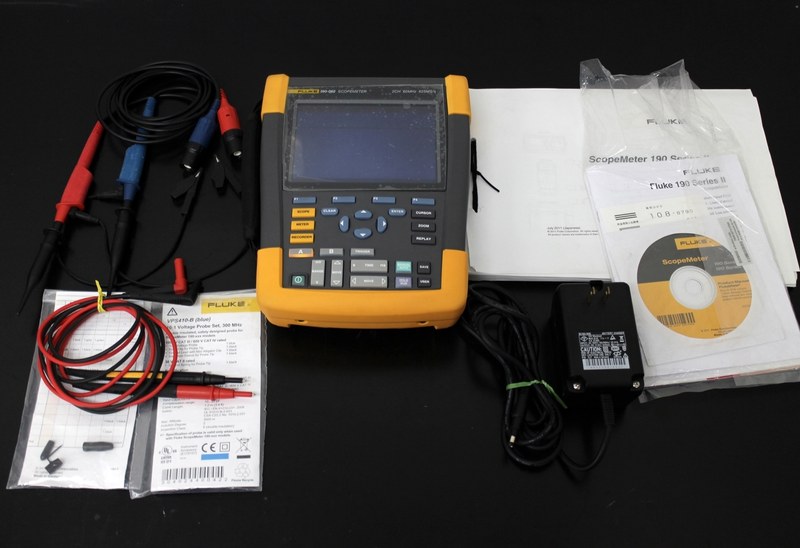

Конструкция и электрическая изоляция

Измерительный тракт, память и дисплей размещены в защищённом автономном корпусе:

• Два изолированных входных тракта — раздельное подключение измерительных цепей,
• Входные делители и усилители — масштабирование напряжения перед преобразованием,
• Аналого-цифровые преобразователи — перевод мгновенных уровней сигнала в отсчёты,
• Цифровая память — накопление выборок для последующего отображения,
• Цветной дисплей — сопоставление форм сигналов и измерительных показателей,
• Аккумуляторное питание — проведение измерений без постоянного подключения к сети,
• Защищённый корпус — эксплуатация в условиях производственных помещений.

Развязка входов необходима при сравнении разных точек силового преобразователя: каналы не объединяют их общим проводником. Однако изоляция не разрешает превышать предельные напряжения входов и принадлежностей.

Принцип регистрации и синхронизации

Сигнал проходит через входной делитель и усилитель, затем преобразуется в цифровые отсчёты. Память фиксирует выборки, а дисплей показывает зависимость напряжения от времени. Масштабирование позволяет отдельно рассматривать фронты и переходные процессы. Для устойчивой осциллограммы используют синхронизацию по событию:

• Автоматический запуск — получение устойчивого изображения без подробной настройки,
• Запуск по фронту — фиксация пересечения заданного уровня при росте либо спаде,
• Однократная регистрация — захват единичного события,
• Ручная развёртка — изучение выбранного участка сигнала,
• Сравнение каналов — оценка временного сдвига и различий формы.

Connect-and-View помогает автоматически стабилизировать изображение. При изучении коротких импульсов вручную уточняют развёртку, чувствительность, коэффициент щупа и условия запуска.

Режимы измерений и накопления данных

Для поиска сбоев предусмотрены разные режимы записи и анализа:

• Осциллографический режим — отображение переходных процессов, импульсов и периодических колебаний,
• Автоматические измерения — получение числовых оценок амплитуды, частоты и временных интервалов,
• Функции мультиметра — контроль основных электрических величин в цифровом представлении,
• ScopeRecord — непрерывная запись длительных осциллограмм с последующим просмотром,
• TrendPlot — наблюдение изменения измеряемых параметров в течение продолжительного времени,
• Replay — возврат к ранее зарегистрированным экранам для поиска кратковременных отклонений.

Осциллограмма раскрывает форму импульсов, ScopeRecord сохраняет протяжённую запись, а TrendPlot отслеживает медленный дрейф параметров. Replay помогает просмотреть события, не замеченные при наблюдении.

Применение в промышленной диагностике

На практике прибор применяют в следующих узлах силовой электроники и автоматики:

• Частотные преобразователи — проверка управляющих импульсов и реакции выходных каскадов,
• Электродвигательные приводы — исследование изменений электрических сигналов при переключениях,
• Импульсные источники питания — анализ пульсаций и переходных процессов,
• Релейные схемы — фиксация задержек срабатывания и коммутационных выбросов,
• Контроллеры автоматизации — сопоставление входных и выходных сигналов,
• Распределительные установки — наблюдение формы напряжения в допустимых пределах измерения.

При работе с силовыми цепями оценивают амплитуду и категорию перенапряжения. Длинные провода щупов, паразитная индуктивность и ограниченная полоса принадлежностей искажают быстрые фронты.

Таким образом, Fluke 190-062 регистрирует быстрые процессы, измеряет временные соотношения и выявляет нестабильные режимы. Прибор применим в электроприводах, блоках питания и автоматике. Качество результатов зависит от подключения и соблюдения электробезопасности. «Олниса» поставляет Fluke 190-062 и другое промышленное измерительное оборудование для предприятий разных отраслей. В ассортименте компании — профессиональные приборы для контроля электрических систем. «Олниса» обеспечивает поставку измерительной техники для производственных подразделений.
