Реле контроля напряжения DigiTOP 380 — технические характеристики и особенности эксплуатации

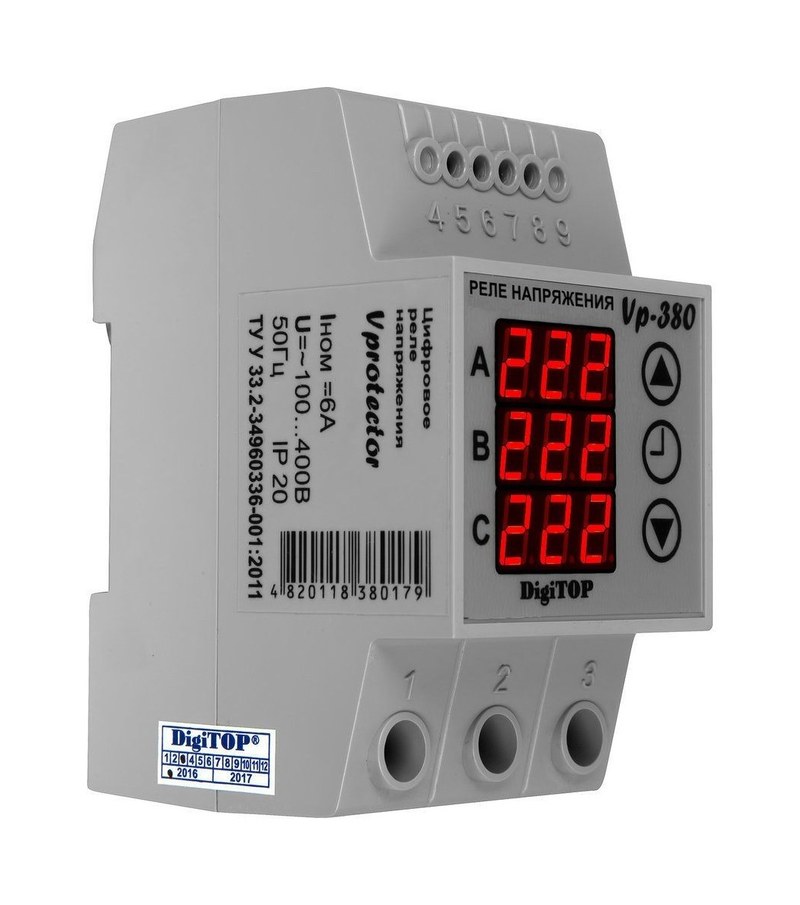

Реле DigiTOP VP-380 контролирует напряжение трехфазной сети и формирует сигнал отключения при выходе параметров за допустимые границы. В распределительном щите прибор взаимодействует с контактором: электронная часть оценивает состояние фаз, а силовые контакты пускателя разрывают цепь питания двигателя или другой нагрузки. Реле защищает асинхронные двигатели, насосы, компрессоры и автоматизированные линии. При исчезновении фазы возрастает нагрев обмоток; при низком напряжении затрудняется пуск, а при высоком повышается нагрузка на изоляцию.

Технические характеристики

Ниже перечислены следующие характеристики:

• число контролируемых фаз — 3,
• тип контролируемой сети — трехфазная сеть переменного тока,
• номинальная линейная величина напряжения сети — 380 В,
• номинальное фазное напряжение относительно нейтрали — 220 В,
• частота промышленной питающей сети — 50 Гц,
• период одного электрического колебания при 50 Гц — 20 мс,
• угловое смещение фаз симметричной системы — 120,
• отношение линейного напряжения к фазному в симметричной сети — √3, приблизительно 1,732,
• типовая ширина монтажной DIN-рейки — 35 мм,
• исполнительная функция — управление внешним контактором по результатам контроля напряжения.

В современных сетях встречается обозначение 230/400 В. Пределы измерения, выдержки времени, габариты и ток выходных контактов уточняют по документации установленной версии прибора.

Конструкция и электрические соединения

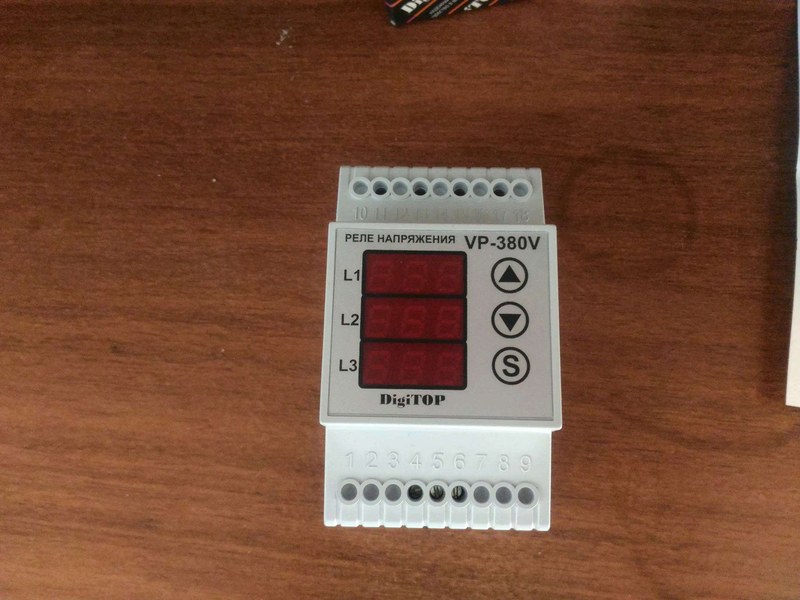

DigiTOP VP-380 включает измерительный тракт, электронную обработку сигналов, органы настройки и выходное реле. Он не гасит токи короткого замыкания: отключение силовой цепи выполняет отдельный коммутационный аппарат. Основные узлы конструкции выполняют следующие операции:

• входные измерительные цепи принимают сигналы контролируемых фаз и обеспечивают их согласование с электроникой,
• электронный блок обрабатывает измерения и сопоставляет их с заданными порогами,
• панель индикации отображает состояние сети и помогает выявить отклонения,
• органы настройки задают условия защитного отключения и восстановления питания,
• выходная контактная группа изменяет состояние цепи управления магнитным пускателем.

Фазы подключают к измерительным клеммам по схеме на корпусе. Контакты реле включают в цепь катушки контактора с учетом ее напряжения. Ток двигателя проходит через силовые полюса контактора, поэтому вводной автомат и защита от перегрузки остаются обязательными.

Принцип действия и алгоритм защиты

После подачи питания реле сравнивает измеренные напряжения с уставками. Если показатели допустимы, контактор может включиться. При аварии управляющая цепь размыкается; восстановление питания разрешается после нормализации параметров и выдержки времени. Работу алгоритма удобно разделить на последовательные этапы:

• первичное измерение фазных напряжений при появлении питания,
• проверка соответствия значений установленным верхнему и нижнему порогам,
• выявление опасных нарушений фазного режима в пределах функций конкретного исполнения,
• передача команды на отключение катушки контактора при аварии,
• повторный контроль состояния сети без немедленного подключения нагрузки,
• разрешение пуска после устойчивого восстановления нормальных параметров.

Устройство не измеряет ток обмоток, температуру двигателя и сопротивление изоляции. Оно дополняет, но не заменяет тепловое реле, моторный автомат и дифференциальную защиту.

Режимы и настройка порогов

Реле различает допустимое состояние сети, аварийное отключение и ожидание нового включения. Задержка предотвращает частую коммутацию при повторяющихся провалах и скачках напряжения. Эксплуатационная логика охватывает следующие режимы:

• нормальный — параметры фаз находятся между установленными пределами и цепь управления нагрузкой разрешена,
• повышенное напряжение — превышен верхний порог и формируется команда отключения,
• пониженное напряжение — измеренное значение опустилось ниже нижней границы,
• нарушение фазного режима — фиксируется неисправность, доступная для распознавания данной версии прибора,
• задержка восстановления — напряжение нормализовалось, но включение заблокировано до завершения выдержки.

Для расчетного примера примем сеть 220 В и проектный допуск ±10 %. Нижний предел составит 198 В (220 × 0,90), верхний — 242 В (220 × 1,10). Эти числа не являются паспортными уставками DigiTOP VP-380: фактические границы задают в рамках возможностей исполнения. Компрессор не должен запускаться сразу после каждого провала напряжения. Для электроприводов задержку согласуют с пусковым режимом с учетом нагрузки, чтобы снизить количество коммутаций и механический износ.

Преимущества и применение

Реле автоматически отключает нагрузку при нарушении режима сети. Через внешний контактор можно управлять группой потребителей, а индикация помогает установить причину остановки. Основные эксплуатационные преимущества выражаются следующим образом:

• снижение риска повреждения двигателей при ненормальном напряжении,
• уменьшение числа повторных пусков после нестабильного восстановления сети,
• разделение измерительной и силовой коммутационных функций,
• возможность включения в типовой шкаф управления оборудованием.

VP-380 применяют в насосных станциях, вентиляции, компрессорных и холодильных установках. Схему включения согласуют с характеристиками контактора, нейтрали и нагрузки.

Таким образом, реле DigiTOP VP-380 служит элементом защиты трехфазного электропитания. Результат зависит от верных уставок, корректного включения контактора и сохранения других защитных аппаратов. Компания «Олниса» поставляет DigiTOP VP-380 и промышленное электротехническое оборудование. В поставки входят устройства контроля напряжения, компоненты распределительных шкафов и изделия промышленной автоматизации. «Олниса» обеспечивает поставки для производственной и энергетической инфраструктуры.
