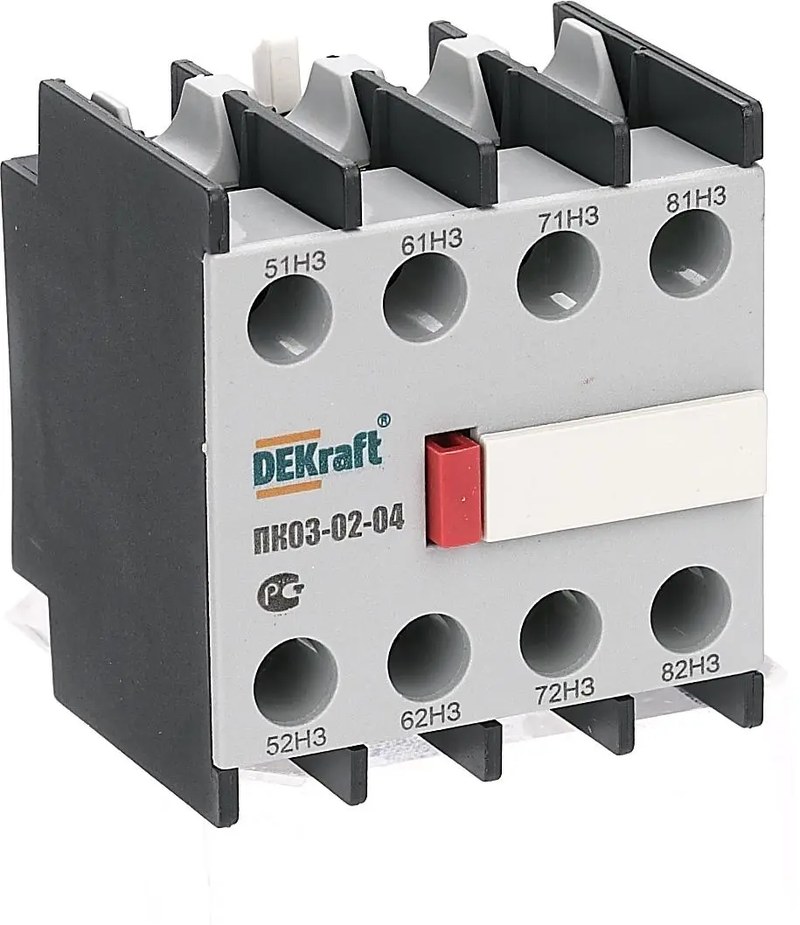

Контактная приставка DEKraft ПК03-02: принцип работы и конструктивные преимущества
DEKraft ПК03-02 относится к кнопочным аппаратам управления, применяемым для передачи команд в электрические цепи промышленной автоматики. Кнопки изменяют состояние управляющих контактов, воздействуя на катушку контактора, реле или вход контроллера без коммутации силовой нагрузки. Две кнопки разделяют команды включения и остановки. В цепи двигателя их действие зависит от схемы самоподхвата и блокировок. ПК03-02 не заменяет защитную аппаратуру.
Технические характеристики
Характеристики поста описывают его компоновку и способы коммутации. Приведённые напряжения относятся к примерам схем; пределы тока и степень IP конкретного исполнения требуют проверки по маркировке:
- модель изделия — DEKraft ПК03-02,
- число кнопочных органов управления — 2,
- способ воздействия — ручное нажатие с механическим возвратом,
- число команд при независимом использовании кнопок — 2,
- логические состояния управляющего контакта — 0 (разомкнут) и 1 (замкнут),
- функциональные разновидности контактов — нормально разомкнутый NO и нормально замкнутый NC,
- типовые напряжения рассматриваемых цепей управления — 24 В постоянного тока и 230 В переменного тока,
- частота переменного тока в приведённых схемах — 50 Гц,
- типовая конфигурация цепи «Пуск–Стоп» — 1 контакт NO и 1 контакт NC,
- характер управляющей команды — кратковременный импульс при нажатии,
- способ фиксации рабочего состояния нагрузки — внешняя схема самоподхвата контактора,
- проверка предельного тока контактов, категории применения и степени IP — по паспорту конкретного исполнения.
Примеры на 24 и 230 В не подтверждают номинал самого поста. При подключении катушки её индуктивный характер учитывают отдельно от резистивной нагрузки.
Конструкция кнопочного поста
Пост преобразует механическое нажатие в электрическую команду. Его основные конструктивные узлы выполняют следующие задачи:
- корпус — несущая оболочка для размещения исполнительных механизмов и контактных соединений,
- лицевые толкатели — органы ручной подачи команд с различимым функциональным назначением,
- возвратные пружины — детали, переводящие толкатели в исходное положение после снятия усилия,
- контактные элементы — участки электрической цепи, изменяющие проводимость при перемещении механизма,
- клеммная зона — точки присоединения проводников управляющего кабеля,
- ввод проводников — участок корпуса, конструкция которого влияет на герметичность собранного поста,
- крепёжные элементы — детали, удерживающие устройство на монтажной поверхности.
Цвет толкателей и состав контактов сверяют с комплектацией. Маркировка кнопок не заменяет проверку проводки.
Принцип работы и коммутационные состояния
Толкатель при нажатии перемещает контакты, а пружина возвращает их после отпускания. Схема реагирует в соответствии с типом контакта:
- NO — в исходном положении цепь разомкнута, во время нажатия формируется замыкание,
- NC — в исходном положении цепь замкнута, при нажатии возникает разрыв,
- импульсное управление — продолжительность команды равна времени удержания кнопки,
- управление с самоподхватом — состояние исполнительного аппарата сохраняется внешним вспомогательным контактом после отпускания «Пуска».
В схеме пуска двигателя контакт NC кнопки «Стоп» включают последовательно с катушкой, а контакт NO кнопки «Пуск» — параллельно вспомогательному контакту контактора. После пуска катушка питается через самоподхват; нажатие «Стоп» разрывает цепь. Это ещё не означает наличия функции безопасного аварийного останова.
Режимы применения
Режим зависит от внешней схемы. Двухкнопочная конфигурация позволяет реализовать следующие функции:
- локальное включение и отключение — передача раздельных сигналов на релейную схему,
- дистанционное управление контактором — коммутация тока его катушки вместо силового тока двигателя,
- дискретный ввод в ПЛК — передача сигналов изменения состояния на два входных канала,
- пошаговая операция — запуск кратковременного действия только на период удержания кнопки,
- сигнализация операторского действия — формирование команды для внешнего реле или контроллера.
При подключении к ПЛК на 24 В проверяют схему PNP/NPN и общую точку питания. Для катушки на 230 В сопоставляют пусковой ток с коммутационной способностью контакта. Совпадения напряжений для подтверждения совместимости недостаточно.
Таким образом, DEKraft ПК03-02 обеспечивает ручную подачу команд при корректном подключении контактов и соблюдении электрических номиналов. Компания «Олниса» поставляет промышленное электрооборудование, включая изделия DEKraft для систем управления. Поставки «Олниса» предназначены для производственных предприятий и объектов электротехнической инфраструктуры.
