Автоматический выключатель DEKraft C16 4500 — надежная защита электрических цепей от перегрузок и коротких замыканий

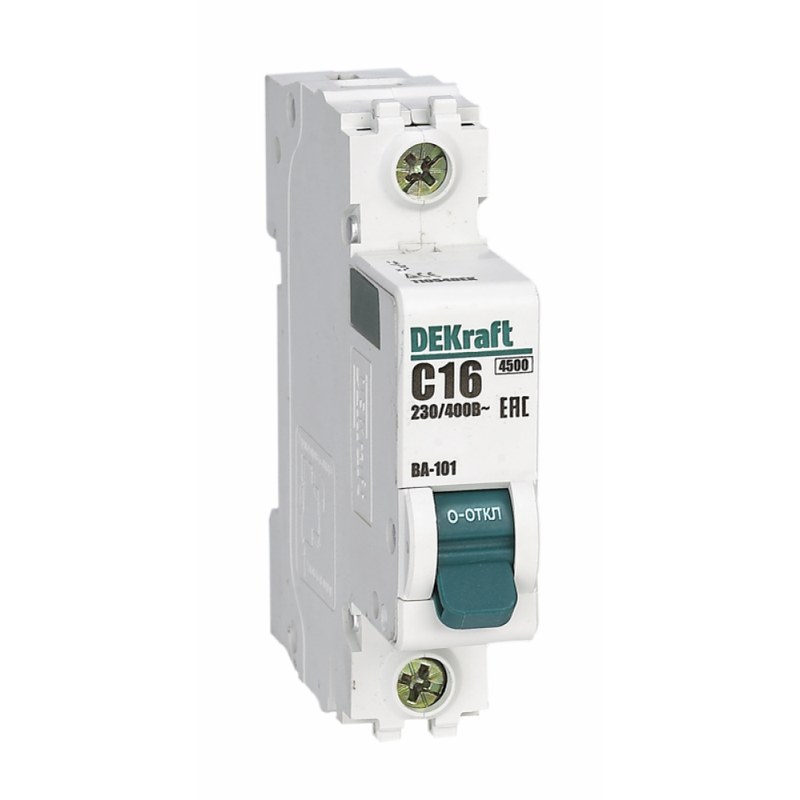

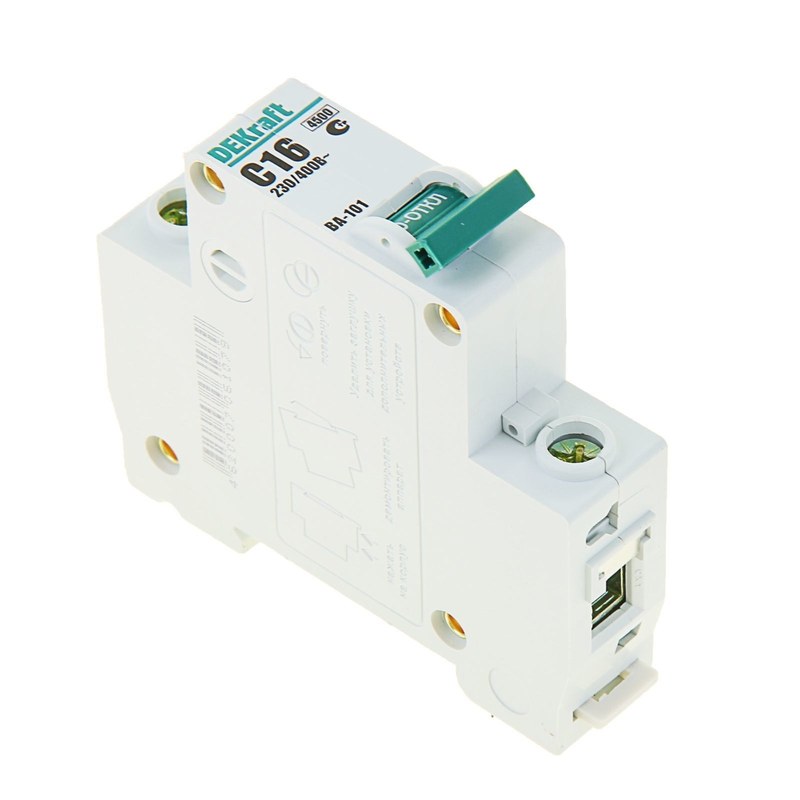

DEKraft C16 4500 — модульный автоматический выключатель для защиты низковольтных цепей от перегрузок и коротких замыканий. Обозначение C16 указывает на номинальный ток 16 А и времятоковую характеристику C, а число 4500 — на отключающую способность 4500 А. Аппарат устанавливают в щитах освещения и розеточных групп. В нормальном режиме выключатель проводит ток нагрузки. При аварии встроенный расцепитель освобождает контактный механизм и прерывает цепь. Защита от токов утечки не входит в его функции: для нее используют отдельные устройства. Маркировка C16 4500 не устанавливает число полюсов и точную серию. Исполнение и параметры клемм уточняют по полной маркировке.
Технические характеристики
Ниже приведены параметры C16 и контрольные токи нормативных испытаний:
- Номинальный ток In — 16 А при предусмотренных изготовителем условиях установки,
- Времятоковая характеристика — C, с диапазоном мгновенного срабатывания 5–10 In,
- Диапазон электромагнитного расцепления — 80–160 А,
- Номинальная отключающая способность Icn — 4500 А, или 4,5 кА,
- Условный ток несрабатывания — 1,13 In, или 18,08 А, в течение 1 часа,
- Условный ток срабатывания — 1,45 In, или 23,2 А, в пределах 1 часа,
- Ток ускоренного теплового испытания — 2,55 In, или 40,8 А, с отключением за 1–60 с для номиналов не более 32 А,
- Проверка магнитного расцепителя — при 5 In отсутствие отключения за 0,1 с; при 10 In отключение быстрее 0,1 с,
- Частота питания — определяется модификацией; для бытовых и производственных сетей переменного тока типичны 50 Гц,
- Номинальное напряжение — зависит от числа полюсов и исполнения; широко распространены сети 230/400 В,
- Монтаж — на DIN-рейку стандартной ширины 35 мм.
Отключающая способность 4,5 кА относится к аварийному отключению, а не к длительной нагрузке. Расчетный аварийный ток в месте установки не должен превышать возможности аппарата без подтвержденной координации защитных устройств. Ток короткого замыкания устанавливают расчетом по сопротивлению всей цепи и параметрам источника. Степень защиты от внешних воздействий определяется конструкцией щита.
Конструкция
В корпусе расположены коммутационный механизм, два независимых по физическому принципу расцепителя и дугогасительный узел. Внешнее питание расцепителей не требуется:
- Диэлектрический корпус — изолирует токоведущие части и обеспечивает механическую защиту,
- Рукоятка — выполняет включение и ручное отключение линии,
- Подвижный и неподвижный контакты — замыкают силовой путь или образуют разрыв,
- Биметаллическая пластина — изгибается при нагреве током перегрузки,
- Электромагнитная катушка с якорем — реагирует на ток короткого замыкания,
- Механизм свободного расцепления — размыкает контакты независимо от положения удерживаемой рукоятки,
- Дугогасительная камера — разделяет электрическую дугу металлическими пластинами и ускоряет ее угасание,
- Винтовые клеммы — служат для присоединения проводников разрешенного сечения,
- Монтажная защелка — закрепляет устройство на DIN-рейке.
Заводская настройка расцепителей не предусматривает изменения пользователем: самостоятельная регулировка способна нарушить защитную характеристику.
Принцип работы
Тепловой и электромагнитный расцепители воздействуют на общую защелку. Выделяемое током тепло отвечает за задержанное отключение, а магнитное поле катушки — за быстрое реагирование на резкое повышение тока:
- Штатное питание — прохождение тока через замкнутые контакты без размыкания,
- Длительная перегрузка — нагрев и изгиб биметалла с последующим освобождением механизма,
- Короткое замыкание — перемещение якоря электромагнита и немедленная команда на расцепление,
- Размыкание контактов — появление дуги и ее гашение внутри пластинчатой камеры,
- Возврат в работу — включение после устранения повреждения; после теплового отключения может понадобиться охлаждение.
При умеренной перегрузке действует выдержка времени, при коротком замыкании — быстрый расцепитель. Поэтому характеристика C допускает некоторые кратковременные пусковые броски, но не гарантирует отсутствие отключения для любого электродвигателя.
Режимы эксплуатации
Режим определяется нагрузкой, охлаждением щита и состоянием линии:
- Нормальная работа — длительное проведение тока в пределах допустимой нагрузки,
- Ручная коммутация — размыкание и замыкание цепи штатной рукояткой,
- Перегрузка — отсроченное срабатывание теплового элемента при избыточном токе,
- Короткое замыкание — ускоренное срабатывание электромагнитного расцепителя,
- Повторное включение — восстановление питания после устранения неисправности.
При монтаже учитывают сечение кабеля, материал жил, затяжку клемм и групповой нагрев установленных рядом аппаратов. Номинал выключателя согласуют с длительно допустимым током проводника. Селективность с вышестоящей защитой проверяют отдельно: одинаковая характеристика C не гарантирует отключение только нижестоящего аппарата.
Таким образом, DEKraft C16 4500 защищает электрические линии от перегрузок и коротких замыканий при соответствии аппарата условиям сети. Его применение требует проверки кабеля, числа полюсов, номинального напряжения и ожидаемого аварийного тока. Это обеспечивает штатное действие защиты. Компания «Олниса» осуществляет поставку промышленного электротехнического оборудования, в том числе автоматических выключателей DEKraft. Продукция поставляется для оснащения распределительных щитов и низковольтных электроустановок предприятий. DEKraft C16 4500 входит в номенклатуру возможных поставок «Олниса» в соответствующем исполнении.
