Инфракрасный пирометр Fluke 59 MAX 4393777 — бесконтактное измерение температуры от −30 до +350 °C

Контроль нагрева электрических соединений, подшипников, приводов и элементов вентиляционных систем часто необходимо выполнять без остановки оборудования и непосредственного контакта с поверхностью. Для таких задач применяется инфракрасный пирометр Fluke 59 MAX 4393777, определяющий температуру по интенсивности собственного теплового излучения объекта. Прибор работает в диапазоне от −30 до +350 °C и формирует результат менее чем за 500 мс. Оптическое отношение 8:1 позволяет проводить измерение с некоторого расстояния от нагретого оборудования, а встроенный лазер служит ориентиром при наведении на требуемую область. Такой способ особенно удобен при сравнительном контроле нескольких однотипных элементов работающей установки.

Технические характеристики

К основным параметрам Fluke 59 MAX 4393777 относятся:

• бренд — Fluke,
• категория — инфракрасный пирометр,
• модель — Fluke 59 MAX,
• артикул — 4393777,
• диапазон измерения температуры — от −30 до +350 °C,
• оптическое разрешение D — 8:1,
• время отклика — менее 500 мс,
• спектральный диапазон — 8–14 мкм,
• испытание на падение — с высоты 1 м,
• габариты — приблизительно 156 × 80 × 50 мм,
• масса — около 220 г.

Особенности конструкции

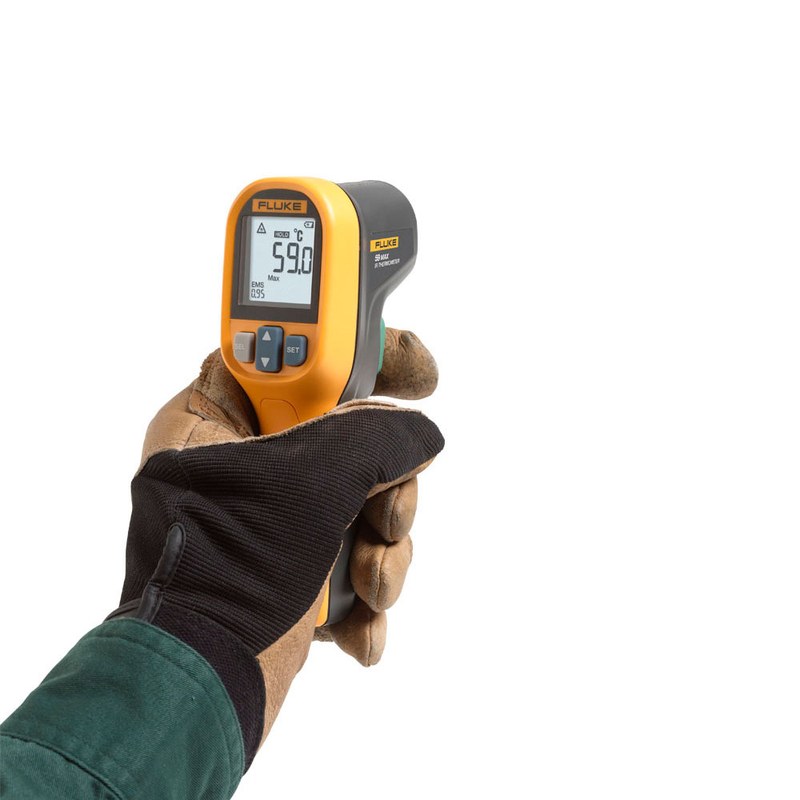

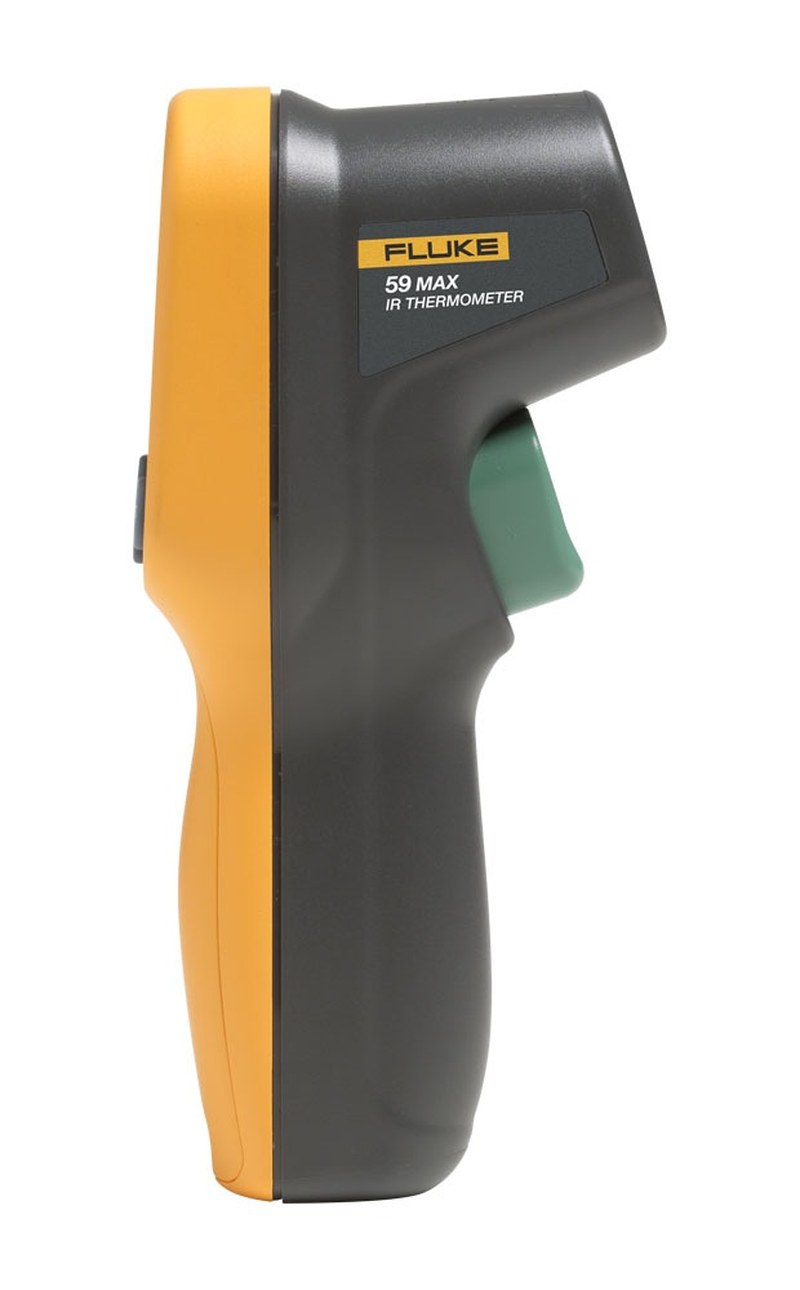

Fluke 59 MAX выполнен в компактном ручном корпусе пистолетного типа. Такая форма позволяет одновременно направлять оптическую систему на контролируемый объект и управлять измерением одной рукой. Запуск выполняется курком, поэтому оператор может быстро последовательно проверить несколько точек без сложного переключения режимов. На передней части находится инфракрасный приемник. Он регистрирует тепловое излучение поверхности в спектральном диапазоне 8–14 мкм, характерном для большинства задач технической термометрии. Рядом размещен лазерный указатель, помогающий ориентировать прибор относительно зоны контроля.

Принцип работы

Любое тело с температурой выше абсолютного нуля излучает электромагнитную энергию. В инфракрасном диапазоне интенсивность этого излучения связана с температурой поверхности. Fluke 59 MAX принимает ИК-энергию оптической системой и направляет ее на чувствительный детектор. Сформированный датчиком электрический сигнал обрабатывается электронной схемой. Контроллер учитывает установленный коэффициент излучения и преобразует полученное значение в температуру, которая выводится на дисплей.

Области применения

Fluke 59 MAX 4393777 используется для быстрого сравнительного и диагностического температурного контроля. Типичные области эксплуатации:

• электрические распределительные щиты,
• автоматические выключатели,
• контакторы и силовые соединения,
• клеммные соединения,
• электродвигатели,
• корпуса подшипников,
• насосное оборудование,
• компрессоры,
• редукторы и механические передачи,
• вентиляционные установки,
• воздуховоды и решетки HVAC,
• радиаторы и теплообменники,
• трубопроводы,
• нагревательные элементы,
• технологическое оборудование,
• профилактические обходы производственных установок,
• поиск локальных участков перегрева.

Компания «Олниса» осуществляет поставку инфракрасных пирометров Fluke 59 MAX с артикулом 4393777 и другого профессионального измерительного оборудования. Заказчикам доступны технические консультации по температурному диапазону, оптическому разрешению, настройке коэффициента излучения и подбору прибора под конкретные диагностические задачи. Заявки обрабатываются оперативно, доставка оборудования организуется по всей стране.

Преимущества

Fluke 59 MAX предназначен для оперативной проверки температуры без установки контактного датчика. К практическим преимуществам модели относятся:

• артикул 4393777 для точного определения исполнения,
• бесконтактное измерение от −30 до +350 °C,
• время реакции менее 500 мс,
• оптическое отношение 8:1,
• одиночный лазерный указатель,
• регулировка коэффициента излучения от 0,10 до 1,00,
• разрешение показаний 0,1 °C,
• режим фиксации максимальной температуры,
• режим минимального значения,
• расчет среднего показателя,
• определение разницы температур,
• верхняя и нижняя температурная сигнализация,
• подсветка дисплея,
• компактный ручной корпус,
• питание от одной батареи AA,
• устойчивость к падению с высоты 1 м,
• возможность контроля работающего оборудования без установки контактного термодатчика.

Таким образом, инфракрасный пирометр Fluke 59 MAX 4393777 предназначен для быстрого дистанционного контроля температуры поверхностей в диапазоне от −30 до +350 °C. Время отклика менее половины секунды позволяет последовательно проверять большое количество узлов, а функции MAX, MIN, AVG и DIF упрощают выявление температурных отклонений. При эксплуатации необходимо учитывать физические ограничения инфракрасного метода. Оптическое отношение 8:1 определяет размер измеряемой зоны, а корректность результата зависит от коэффициента излучения поверхности.
