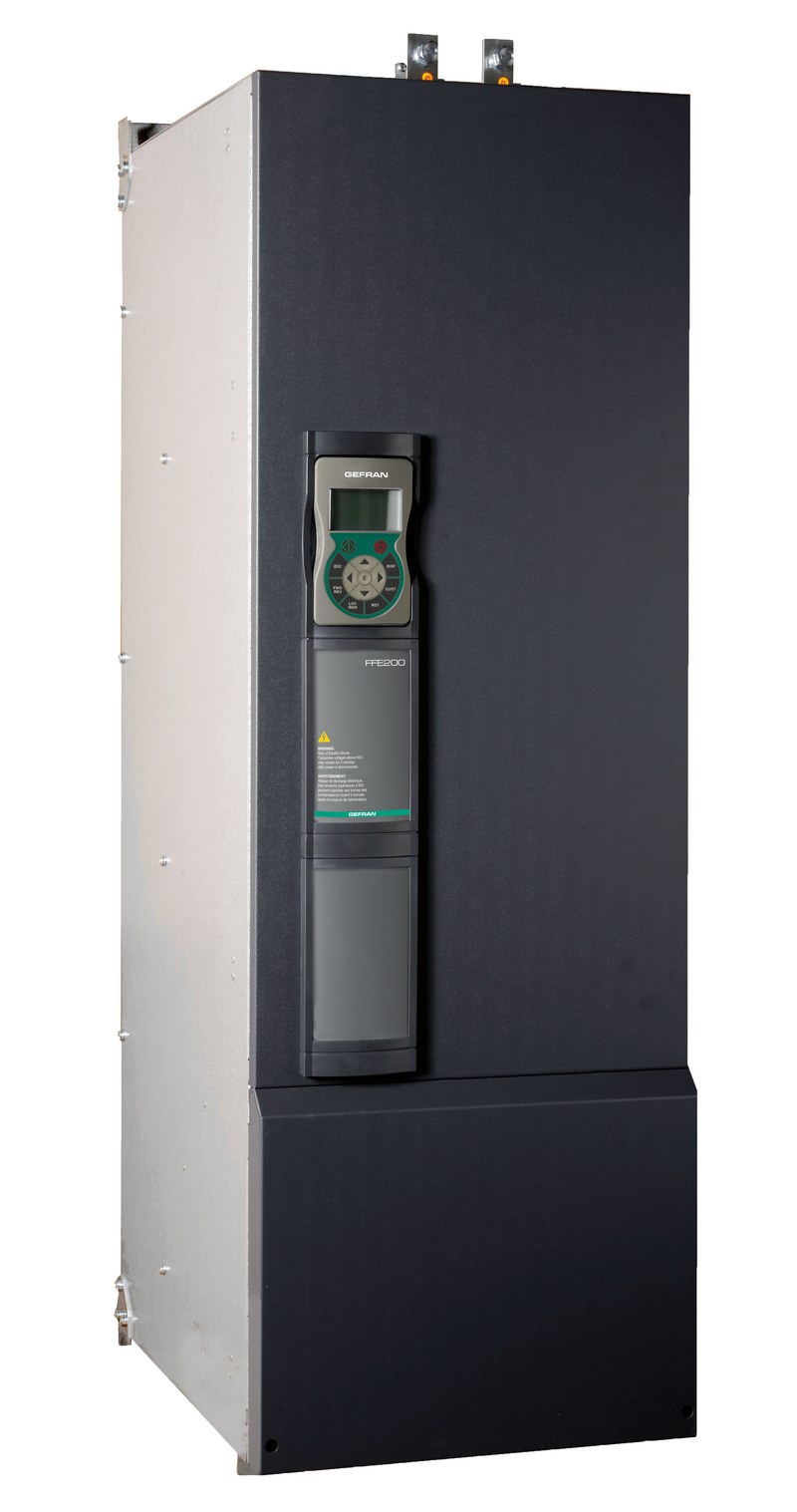

Рекуперативный блок питания GEFRAN FFE200-550-4+PRC — энергоэффективное управление мощными электроприводами
GEFRAN FFE200-550-4+PRC — промышленный рекуперативный блок питания, предназначенный для преобразования трехфазного сетевого напряжения в постоянное и возврата избыточной энергии электропривода в питающую сеть. Оборудование применяется в преобразовательных системах большой мощности, где электродвигатели регулярно переходят из двигательного режима в генераторный. Устройство относится к серии FFE200, разработанной на основе технологии Fundamental Front End. В отличие от традиционных выпрямительных блоков с тормозными резисторами, рекуперативная система обеспечивает двунаправленный обмен энергией между электрической сетью и звеном постоянного тока. Такое решение позволяет уменьшить потери при торможении механизмов с большой инерцией.
Технические характеристики
Основные параметры рекуперативного блока питания GEFRAN FFE200-550-4+PRC:
- бренд — GEFRAN,
- категория — рекуперативный блок питания электропривода,
- серия — FFE200,
- модель — FFE200-550-4,
- исполнение — FFE200-550-4+PRC,
- технология преобразования — Fundamental Front End,
- входное питание — трехфазное переменное напряжение,
- диапазон входного напряжения — от 323 до 525 В,
- номинальная частота сети — 50/60 Гц,
- номинальное выходное напряжение — приблизительно 1,35 входного линейного напряжения,
- выходной ток в тяжелом режиме — 550 А,
- выходной ток в легком режиме — 660 А,
- возврат энергии в сеть — предусмотрен,
- подключение через сетевой реактор — требуется,
- совместимость с общей шиной DC — предусмотрена.
Особенности конструкции
Рекуперативный блок питания GEFRAN FFE200-550-4+PRC представляет собой силовой преобразователь, рассчитанный на включение между трехфазной электрической сетью и звеном постоянного тока промышленного электропривода. Основными элементами устройства являются полупроводниковый преобразовательный модуль, цепи предварительного заряда, электронная система управления и интерфейсы подключения силового оборудования. В отличие от обычного диодного выпрямителя, пропускающего энергию преимущественно в одном направлении, силовая схема FFE200 обеспечивает возможность обратной передачи мощности. При работе электродвигателя под нагрузкой энергия поступает из питающей сети через преобразователь в звено постоянного тока. Далее она используется инвертором для формирования напряжения необходимой частоты. При торможении механизма ситуация изменяется. Электродвигатель переходит в генераторный режим и передает механическую энергию обратно в электрическую систему. Напряжение общей шины постоянного тока начинает возрастать, поскольку кинетическая энергия вращающихся частей преобразуется в электрическую.
Области применения
Рекуперативные блоки GEFRAN серии FFE200 предназначены для промышленных установок с интенсивным обменом механической и электрической энергией. Основными направлениями использования являются:
- подъемно-транспортное оборудование,
- промышленные крановые механизмы,
- мощные центрифуги,
- испытательные стенды электродвигателей,
- прокатные производственные линии,
- намоточные и размоточные установки,
- высокоинерционные технологические механизмы,
- промышленные смесительные системы,
- многодвигательные электроприводы,
- производственные линии с частыми торможениями,
- вентиляционные установки большой мощности,
- системы преобразования энергии,
- автоматизированные промышленные комплексы.
Компания «Олниса» занимается поставками промышленного электротехнического оборудования GEFRAN, включая рекуперативные блоки питания серии FFE200. Покупателям доступны технические консультации по электрическим параметрам, совместимости с преобразователями частоты, исполнению силовых модулей и комплектации. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.
Преимущества
Ключевые эксплуатационные достоинства GEFRAN FFE200-550-4+PRC заключаются в следующем:
- возврат тормозной энергии в питающую электрическую сеть,
- сокращение потерь при работе механизмов с большой инерцией,
- уменьшение потребности в мощных тормозных резисторах,
- снижение дополнительного тепловыделения в производственных помещениях,
- возможность организации общей энергетической шины электроприводов,
- эффективное использование энергии при повторяющихся циклах торможения,
- упрощение построения рекуперативных систем высокой мощности,
- снижение затрат на эксплуатацию энергоемкого оборудования,
- контролируемое включение емкостного звена благодаря предварительному заряду,
- возможность масштабирования системы с использованием совместимых модулей,
- применимость к многодвигательным промышленным установкам,
- сокращение потребности в сложной системе фильтрации по сравнению с активными выпрямителями,
- удобство интеграции в энергетическую архитектуру мощного электропривода.
Таким образом, GEFRAN FFE200-550-4+PRC — рекуперативный блок питания, предназначенный для электроприводных систем, в которых требуется возвращать энергию торможения в электрическую сеть. Применение технологии Fundamental Front End позволяет организовать двунаправленный энергетический обмен и сократить потери, возникающие при традиционном резистивном торможении.
