Токовые клещи Fluke i400s 2277202 — бесконтактное измерение переменного тока и расширение возможностей измерительных приборов
Fluke i400s 2277202 — измерительные токовые клещи, предназначенные для контроля переменного тока без нарушения целостности электрической цепи. Устройство используется совместно с осциллографами, анализаторами качества электроэнергии и другими приборами, способными принимать низковольтный сигнал, пропорциональный измеряемому току. Такая схема позволяет исследовать нагрузочные режимы оборудования без непосредственного включения измерительной аппаратуры в силовую линию.
Технические характеристики
Основные параметры токовых клещей Fluke i400s 2277202 представлены ниже:
- измеряемая величина — переменный электрический ток,
- первый диапазон измерения — от 0,5 до 40 А,
- второй диапазон измерения — от 5 до 400 А,
- длина соединительного кабеля — 2,5 м,
- габаритные размеры — 150 × 70 × 30 мм,
- масса — 114 г,
- принцип измерения — электромагнитная индукция,
- источник внешнего питания — не требуется.
Особенности конструкции

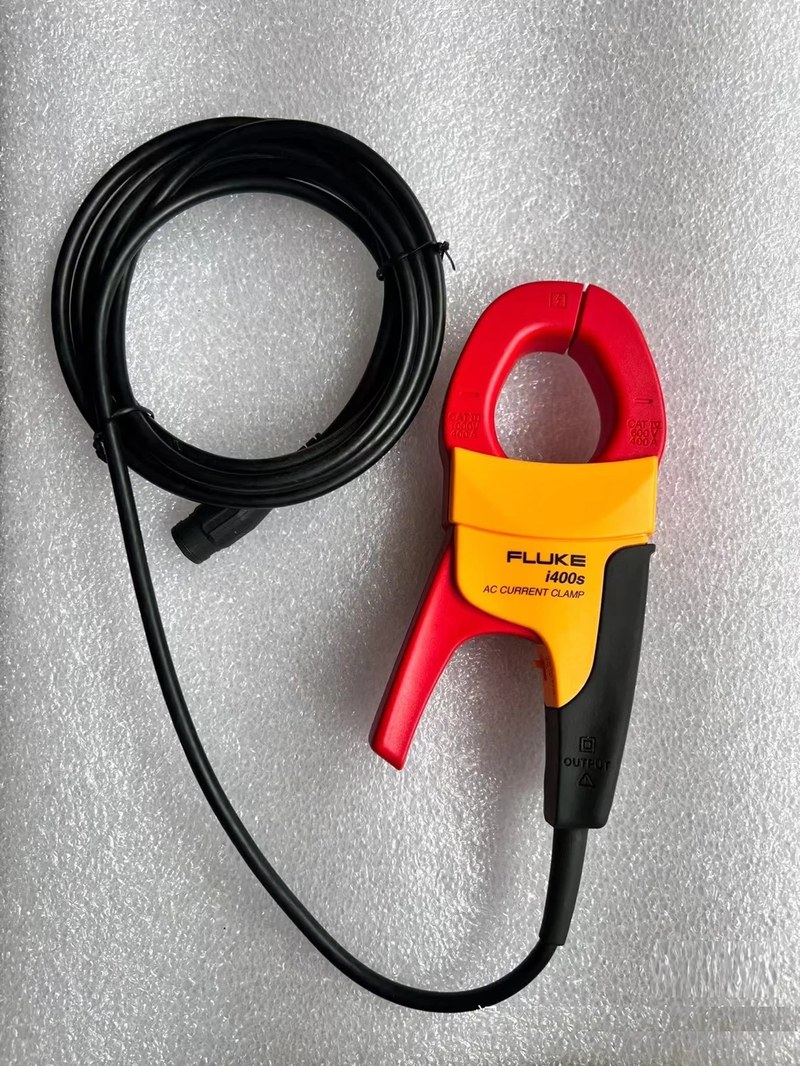

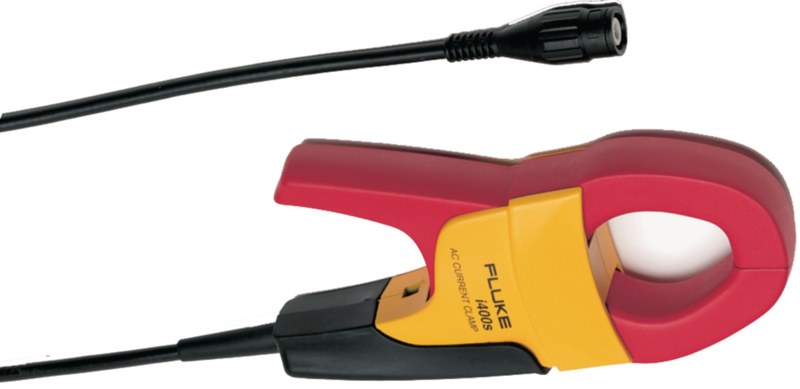

Токовые клещи Fluke i400s 2277202 построены на основе разъемного магнитопровода, внутри которого располагается измерительный проводник. Корпус имеет вытянутую форму и оснащен механизмом раскрытия охватывающих губок. Такая конструкция обеспечивает возможность установки преобразователя непосредственно на действующую электрическую линию без разъединения кабельных соединений. Основу чувствительного узла составляет магнитная система с вторичной обмоткой. Переменный ток, проходящий по проводнику, формирует изменяющийся магнитный поток. Он замыкается через магнитопровод и индуцирует электрический сигнал во вторичной цепи. После соответствующего преобразования сигнал поступает на выход измерительного аксессуара. Поскольку работа основана на явлении электромагнитной индукции, Fluke i400s предназначен именно для переменного тока. Постоянная составляющая не формирует необходимого изменяющегося магнитного потока, поэтому для измерения постоянного тока следует использовать преобразователи, построенные на другом физическом принципе.
Области применения
Fluke i400s 2277202 используется для инструментального контроля переменного тока в электротехнических системах. Основными направлениями применения являются:
- контроль работы электродвигателей,
- обследование насосного оборудования,
- анализ потребления компрессорных агрегатов,
- измерение токов трансформаторных цепей,
- исследование электрических нагрузок с помощью осциллографа,
- обслуживание промышленного электрооборудования,
- диагностика цепей питания технологических установок,
- контроль работы отдельных фаз трехфазной сети,
- анализ режимов коммутации электрических потребителей,
- проведение профилактических электротехнических измерений.
Компания «Олниса» занимается поставками контрольно-измерительного оборудования Fluke, включая токовые клещи i400s 2277202. Покупателям предоставляются технические консультации по измерительным диапазонам, коэффициентам преобразования, требованиям к входным интерфейсам и совместимости с диагностическими приборами.
Преимущества
Основные эксплуатационные достоинства токовых клещей Fluke i400s заключаются в следующем:
- сокращение времени подготовки оборудования к диагностике,
- возможность использования с совместимыми осциллографами и анализаторами,
- удобное исследование изменения нагрузки во времени,
- выбор чувствительности в зависимости от условий измерения,
- отсутствие необходимости во внешнем источнике питания,
- простое подключение через распространенный измерительный интерфейс,
- удобное размещение вокруг отдельных кабельных жил,
- снижение количества операций с силовыми соединениями,
- компактность при работе внутри электротехнических шкафов,
- устойчивое удержание благодаря противоскользящему покрытию,
- возможность применения при выездных технических обследованиях,
- расширение возможностей существующей измерительной аппаратуры,
- удобство выполнения повторных измерений на разных участках сети.
Таким образом, Fluke i400s 2277202 — специализированные токовые клещи, предназначенные для преобразования переменного тока в пропорциональный низковольтный сигнал. Устройство позволяет выполнять измерения без непосредственного электрического включения в контролируемую линию и подходит для совместной работы с осциллографами, анализаторами качества электроэнергии и совместимыми мультиметрами.
